Суперконденсатор с конвертером
В этом примере показано, как конвертер DC-DC может использоваться, чтобы обеспечить постоянное напряжение загрузки когда притягательность от суперконденсатора. Первоначально конвертер подает питание к загрузке, и как это делает так, конденсаторные падения напряжения. Схема защиты отключает загрузку когда конденсаторные падения напряжения ниже порога 4 В. В 10 секунд включен генератор, и питание подано и к загрузке и к конденсатору, чтобы перезарядить его.
Модель

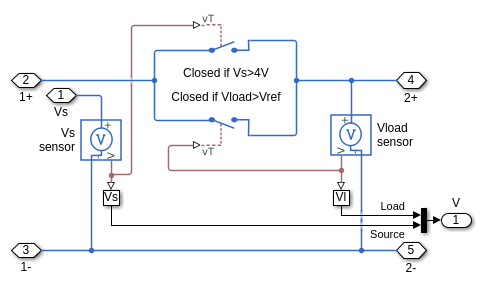

Подсистема схемы защиты низкого заряда
Результаты симуляции от Simscape Logging

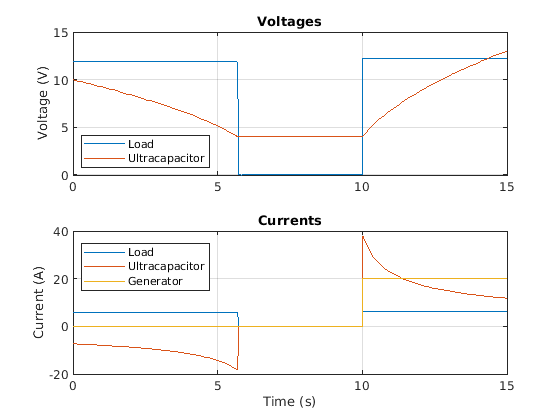

График ниже напряжения показов, предоставленного активной нагрузке от конвертера DC-DC и генератора. Конвертер DC-DC подает питание к загрузке. Схема защиты низкого заряда отключает загрузку когда падения напряжения суперконденсатора ниже 4 В. В 10 секунд генератор включает, подающее питание к загрузке и зарядке суперконденсатора.
