Управляемый напряжением генератор с управлением PI
Эта модель показывает управляемый напряжением генератор с управлением с обратной связью, чтобы отрегулировать выходное напряжение. Частотой колебания управляет напряжение обратного смещения, к которому применяются к варакторному диоду. Модель показывает, как поведенческий и моделирование уровня компонента может быть смешан при разработке схемы. При условии, что переменное устройство активной межэлектродной проводимости имеет быстрый динамический ответ относительно частоты колебания, детали реализации не важны. Точно так же ПИ-контроллер находится в абстрактной форме и мог или быть реализован с операционными усилителями, или в программном обеспечении.
Модель
Результаты симуляции от Simscape Logging

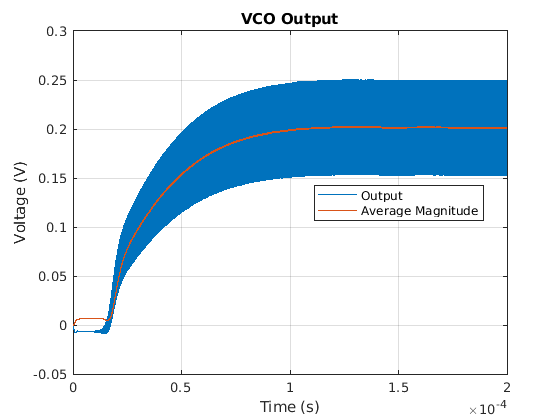

Графики ниже показов выходное напряжение управляемого напряжением генератора (vco) схема. И истинный выход и усредненный выход показывают. ПИ-контроллер гарантирует, что колебания сосредоточены о ссылочном значении 0,2 В.
