Сгенерируйте код структурированного текста для простой подсистемы Simulink
В этом примере показано, как выбрать целевой IDE для модели Simulink®, сгенерируйте код и просмотрите сгенерированные файлы.

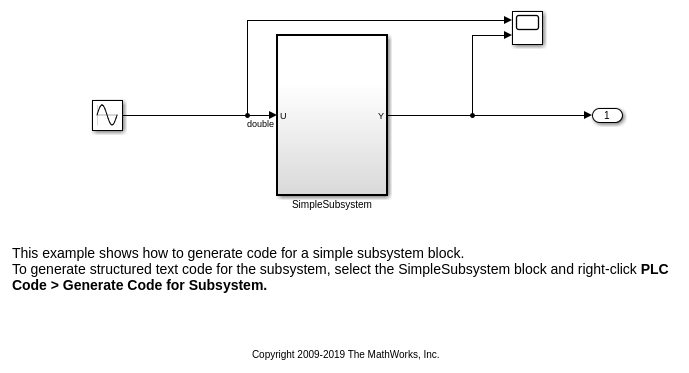

1. Открытая модель plcdemo_simple_subsystem и сохраните копию в перезаписываемое местоположение.
2. Откройте приложение Simulink PLC Coder.

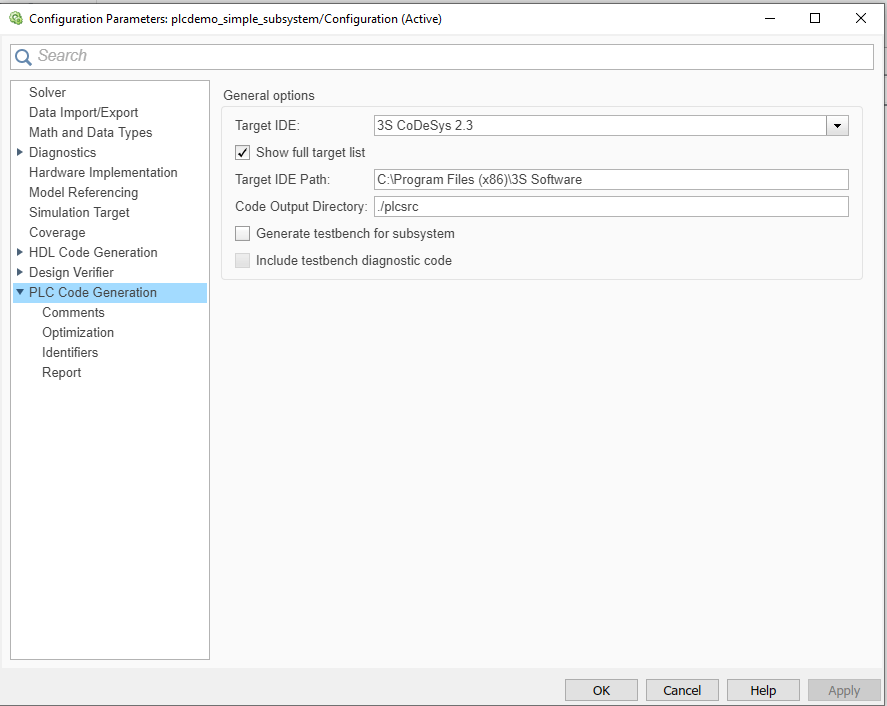

3. Откройте диалоговое окно PLC Code Generation.. В Целевом IDE выбирают 3S CoDeSys 2.3.
Нажать ОК

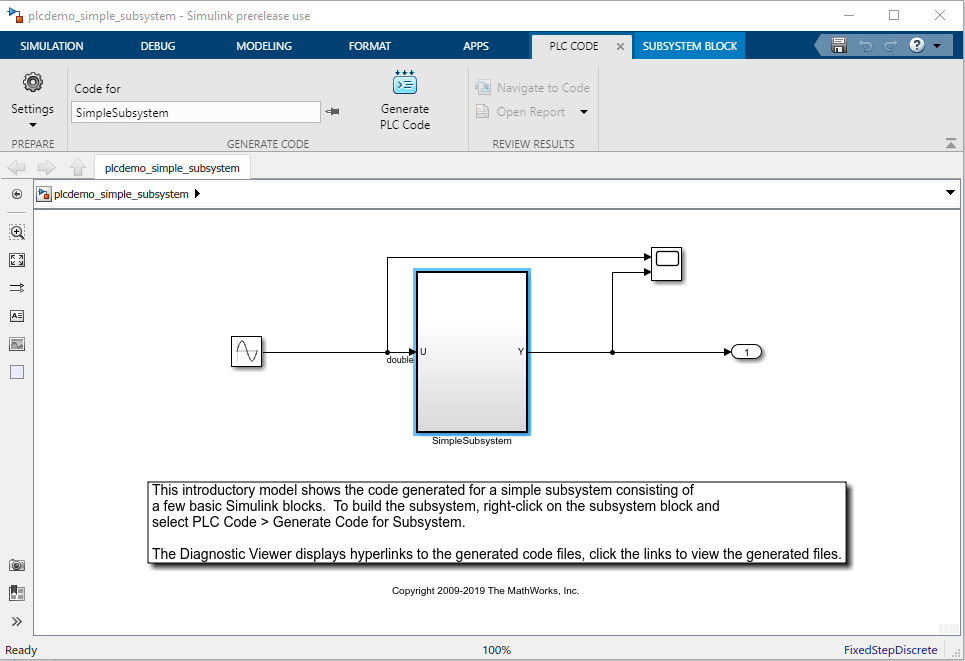

4. Выберите SimpleSubsystem блокируйте и нажмите Generate PLC Code. В качестве альтернативы из командной строки, введите:
generatedfiles = plcgeneratecode('plcdemo_simple_subsystem/SimpleSubsystem');

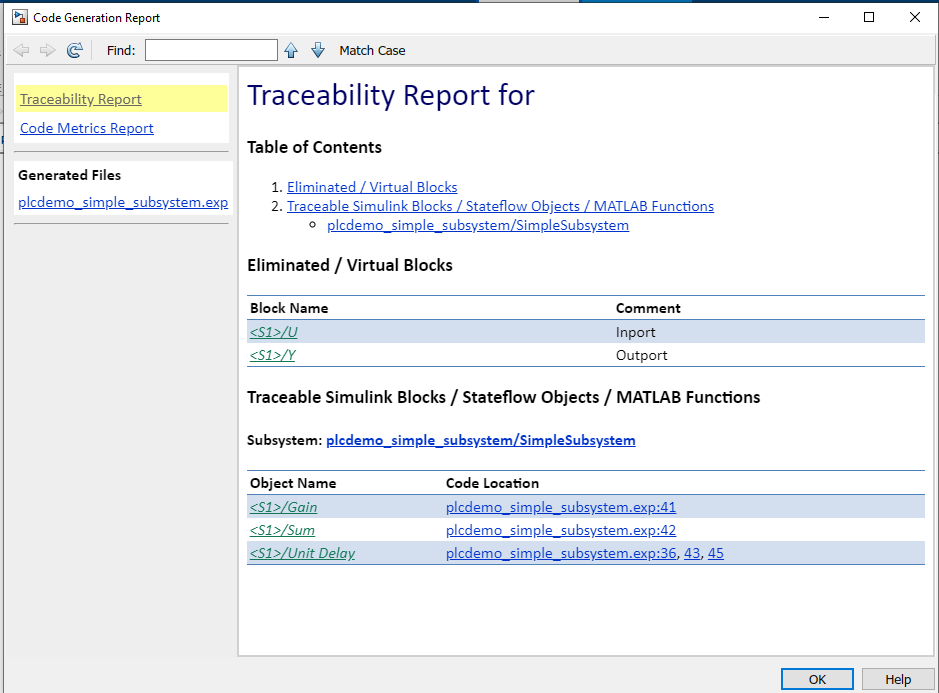

5. Просмотрите отчет генерации кода.
Отчет включает в себя ссылки на файл сгенерированного кода plcdemo_simple_subsystem.exp и сопоставленная трассируемость и метрические отчеты кода.
6. Этот рисунок содержит сгенерированный код plcdemo_simple_subsystem.exp.
