Симулируйте и сгенерируйте код структурированного текста для диаграммы Stateflow
В этом примере показано, как симулировать и сгенерировать код для графика ControlModule Stateflow® от plcdemo_stateflow_controller модель.

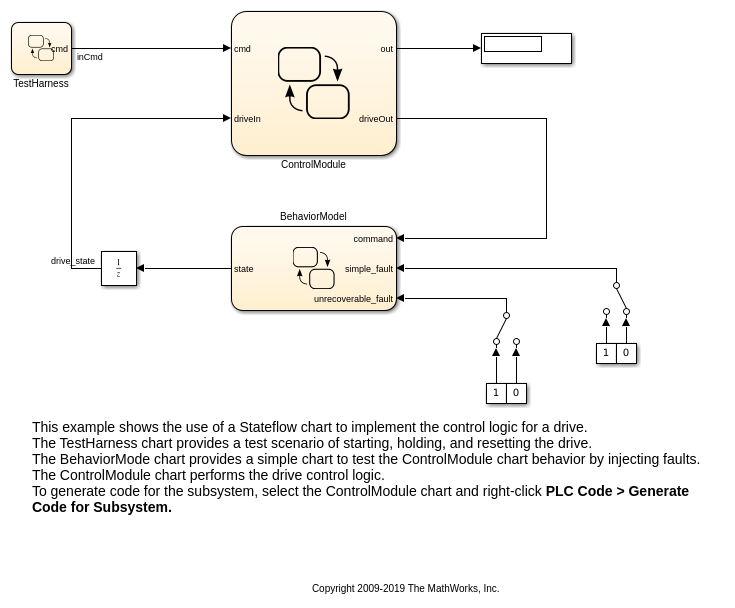

Откройте модель
open_system('plcdemo_stateflow_controller')
Чтобы запустить симуляцию, нажмите Run.
Сгенерируйте код
Чтобы сгенерировать код для графика ControlModule, используйте plcgeneratecode. Для получения дополнительной информации смотрите plcgeneratecode:
generatedfiles = plcgeneratecode ('plcdemo_stateflow_controller/ControlModule');

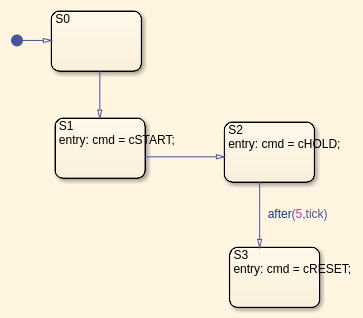

plcdemo_stateflow_controller состоит из диаграмм Stateflow, чтобы симулировать модуль диска. График TestHarness предоставляет сценарий тестирования запуска, содержания и сброса диска.
open_system('plcdemo_stateflow_controller/TestHarness');

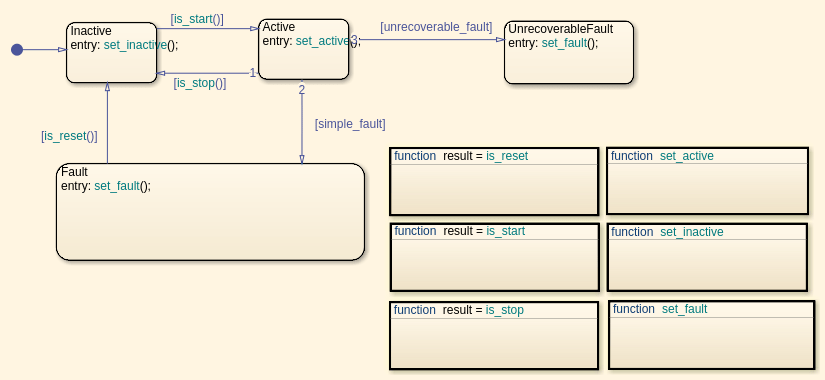

График BehaviorModel предоставляет простую диаграмму, чтобы протестировать поведение графика ControlModule путем введения отказов.
open_system('plcdemo_stateflow_controller/BehaviorModel');
График ControlModule выполняет логику управления накопителями.
open_system('plcdemo_stateflow_controller/ControlModule');
