Визуализируйте шпоры микшера
В этом примере показано, как создать rfckt.mixer возразите и постройте шпоры микшера того объекта.
Микшеры являются нелинейными устройствами, используемыми в системах RF. Они обычно используются, чтобы преобразовать сигналы от одной частоты до другого. В дополнение к желаемой выходной частоте микшеры также производят продукты интермодуляции (также названный шпорами микшера), которые являются нежелательными побочными эффектами их нелинейности. Выход микшера происходит на частотах:
где:
входная частота.
частота локального генератора (LO).
неотрицательное целое число.
целое число.
Только одна из этих выходных частот является желаемым тоном. Например, в микшере понижающего преобразования (i.e. ) с LO низкой стороны (i.e. ), случай , представляет желаемый выходной тон. Это:
Все другие комбинации и представляйте побочные продукты интермодуляции.
Таблицы интермодуляции (IMTs) часто используются в моделировании уровня системы микшеров. Этот пример сначала исследует IMT микшера. Затем пример читает .s2d файл формата, содержащий IMT и графики выходная мощность на каждой выходной частоте, включая желаемый сигнал и нежелательные шпоры. Пример также создает каскадную схему, которая содержит микшер с IMT, сопровождаемым фильтром, цель которого состоит в том, чтобы смягчить шпоры и строит выходную мощность до и после смягчения.
Для получения дополнительной информации о IMTs смотрите, что пример OpenIF Находит Свободные Полосы пропускания IF.
Создайте объект микшера из файла данных
Создайте rfckt.mixer объект представлять downconverting микшер, который задан в файле, samplespur1.s2d. Микшер характеризуется S-параметрами, точечным шумом и IMT. Эти данные хранятся в NetworkData, NoiseData и MixerSpurData свойства rfckt объект, соответственно.
Mixer = rfckt.mixer('FLO', 1.7e9); % Flo = 1.7GHz read(Mixer,'samplespur1.s2d'); disp(Mixer)
rfckt.mixer with properties:
MixerSpurData: [1x1 rfdata.mixerspur]
MixerType: 'Downconverter'
FLO: 1.7000e+09
FreqOffset: []
PhaseNoiseLevel: []
NoiseData: [1x1 rfdata.noise]
NonlinearData: Inf
IntpType: 'Linear'
NetworkData: [1x1 rfdata.network]
nPort: 2
AnalyzedResult: [1x1 rfdata.data]
Name: 'Mixer'
IMT = Mixer.MixerSpurData.data
IMT = 16×16
99 26 35 39 50 41 53 49 51 42 62 51 60 47 77 50
24 0 35 13 40 24 45 28 49 33 53 42 60 47 63 99
73 73 74 70 71 64 69 64 69 62 74 62 72 60 99 99
67 64 69 50 77 47 74 44 74 47 75 44 70 99 99 99
86 90 86 88 88 85 86 85 90 85 85 85 99 99 99 99
90 80 90 71 90 68 90 65 88 65 85 99 99 99 99 99
90 90 90 90 90 90 90 90 90 90 99 99 99 99 99 99
90 90 90 90 90 87 90 90 90 99 99 99 99 99 99 99
99 95 99 95 99 95 99 95 99 99 99 99 99 99 99 99
90 95 90 90 90 99 90 99 99 99 99 99 99 99 99 99
⋮

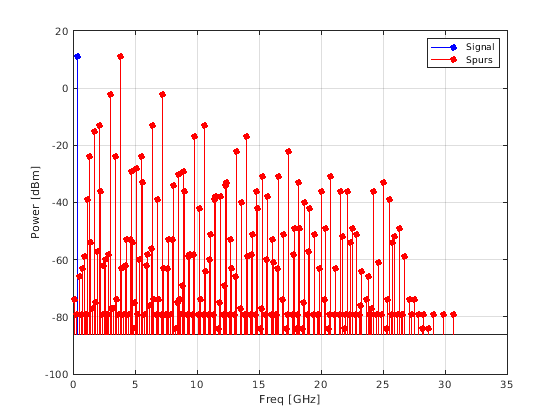

Постройте выходной сигнал микшера и шпоры
Используйте plot метод rfckt возразите, чтобы построить степень желаемого выходного сигнала и шпор. Второй входной параметр должен быть строкой 'MIXERSPUR'. Третий входной параметр должен быть индексом схемы, для которой можно отобразить данные о выходной мощности на графике. rfckt.mixer объект только содержит одну схему (микшер), таким образом, индекс 0 соответствует входу микшера, и индекс 1 соответствует микшеру выход.
CktIndex = 1; % Plot the output only Pin = -10; % Input power is -10dBm Fin = 2.1e9; % Input frequency is 2.1GHz figure plot(Mixer,'MIXERSPUR',CktIndex,Pin,Fin);
Используйте Data Cursor
Запустите курсор по графику получить частоту и уровень мощности каждого сигнала и шпоры.
Создайте каскадную схему
Создайте объект усилителя для LNA, микшера и объектов Мишени Полосы пропускания LC. Затем создайте каскад, показанный в следующем рисунке:
Рисунок 1: каскадная схема
FirstCkt = rfckt.amplifier('NetworkData', ... rfdata.network('Type','S','Freq',2.1e9,'Data',[0,0;10,0]), ... 'NoiseData',0,'NonlinearData',Inf); % 20dB LNA SecondCkt = copy(Mixer); % Mixer with IMT table ThirdCkt = rfckt.lcbandpasstee('L',[97.21 3.66 97.21]*1.0e-9, ... 'C',[1.63 43.25 1.63]*1.0e-12); % LC Bandpass filter CascadedCkt = rfckt.cascade('Ckts',{FirstCkt,SecondCkt,ThirdCkt});

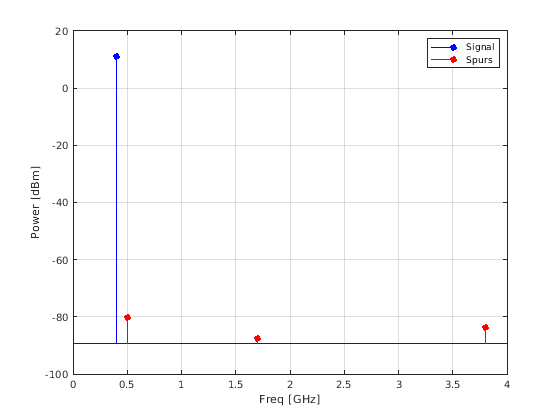

Постройте Выходной сигнал, и Шпоры LC просачиваются Каскад
Используйте plot метод rfckt возразите, чтобы построить степень желаемого выходного сигнала и шпор. Третьим входным параметром является 3, который направляет тулбокс, чтобы построить степень при выходе третьего компонента каскада (фильтр LC).
CktIndex = 3; % Plot the output signal and spurs of the LC filter, % which is the 3rd circuit in the cascade Pin = -30; % Input power is -30dBm Fin = 2.1e9; % Input frequency is 2.1GHz plot(CascadedCkt,'MIXERSPUR',CktIndex,Pin,Fin)
Постройте каскадный сигнал и шпоры в 3D
Используйте plot метод rfckt объект с третьим входным параметром 'all' построить входную мощность и выходную мощность после каждого элемента схемы в каскаде. Индекс схемы 0 соответствует входу каскада. Индекс схемы 1 соответствует выходу LNA. Индекс схемы 2 соответствует выходу микшера, который показали в предыдущем графике. Индекс схемы 3 соответствует выходу фильтра Мишени Полосы пропускания LC.
CktIndex = 'all'; % Plot the input signal, the output signal, and the % spurs of the three circuits in the cascade: FirstCkt, % SecondCkt and ThirdCkt Pin = -30; % Input power is -30dBm Fin = 2.1e9; % Input frequency is 2.1GHz plot(CascadedCkt,'MIXERSPUR',CktIndex,Pin,Fin) view([68.5 26])
