Отфильтруйте двойную линию - визуализируют и анализируют
Этот пример показывает вам, как создать, визуализировать, и анализировать двойной сетевой фильтр.
Создайте двойной сетевой фильтр со свойствами по умолчанию.
filter = filterCoupledLine
filter =
filterCoupledLine with properties:
FilterOrder: 3
PortLineLength: 0.0279
PortLineWidth: 0.0051
CoupledLineLength: [0.0279 0.0279 0.0279 0.0279]
CoupledLineWidth: [0.0036 0.0049 0.0049 0.0036]
CoupledLineSpacing: [1.8270e-04 0.0019 0.0019 1.8270e-04]
Height: 0.0016
GroundPlaneWidth: 0.0551
Substrate: [1×1 dielectric]
Conductor: [1×1 metal]

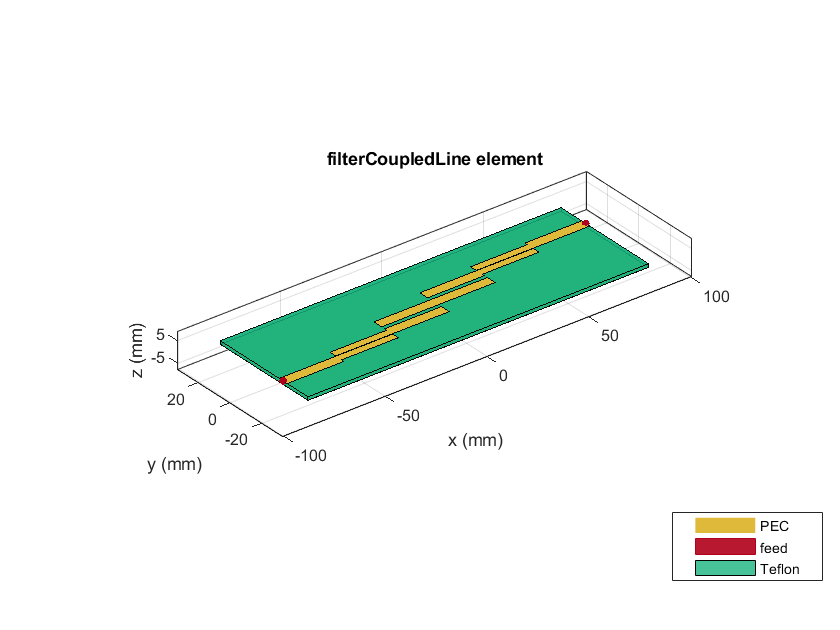

Просмотрите фильтр.
show(filter)

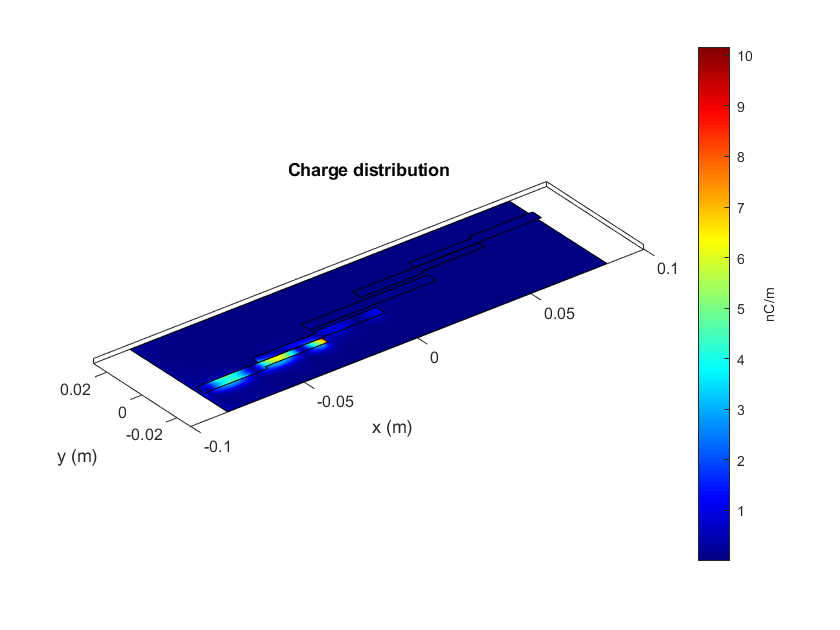

Постройте распределение заряда на уровне 5 ГГц.
charge(filter, 5e9)

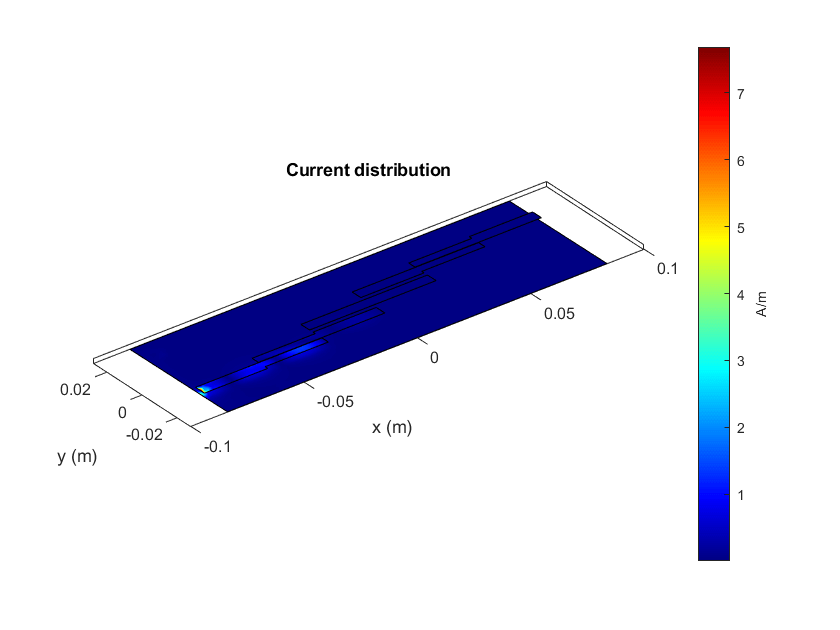

Постройте распределение тока на уровне 5 ГГц.
figure current(filter, 5e9)

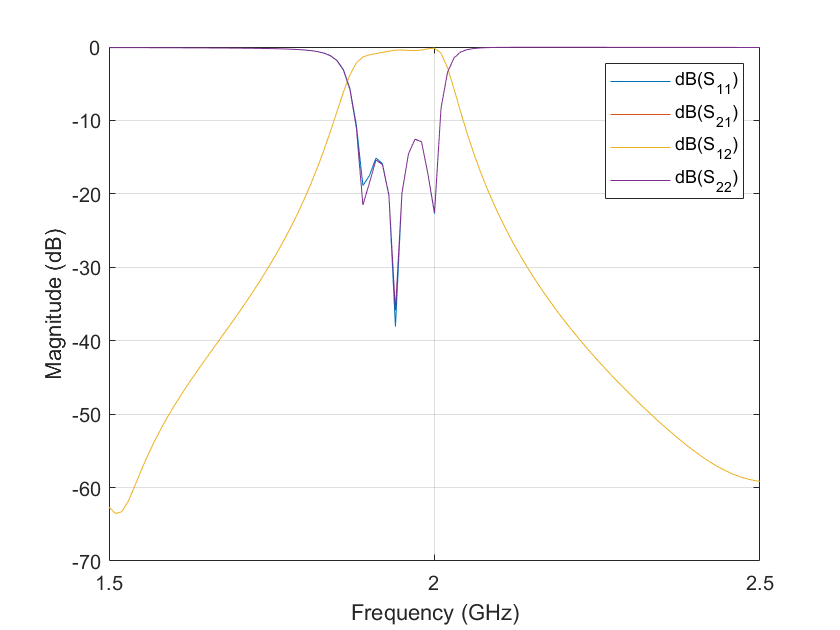

Вычислите и постройте s-параметры.
spar = sparameters(filter,linspace(1.5e9,2.5e9,101)); figure,rfplot(spar)
