Разветвитель крысиных бегов - визуализирует и анализирует
Этот пример показывает вам, как создать, визуализировать, и анализировать Разветвитель Крысиных бегов.
Создайте разветвитель крысиных бегов со свойствами по умолчанию.
ratrace = couplerRatrace
ratrace =
couplerRatrace with properties:
PortLineLength: 0.0186
PortLineWidth: 0.0050
CouplerLineWidth: 0.0030
Circumference: 0.1110
Height: 0.0016
Substrate: [1×1 dielectric]
Conductor: [1×1 metal]

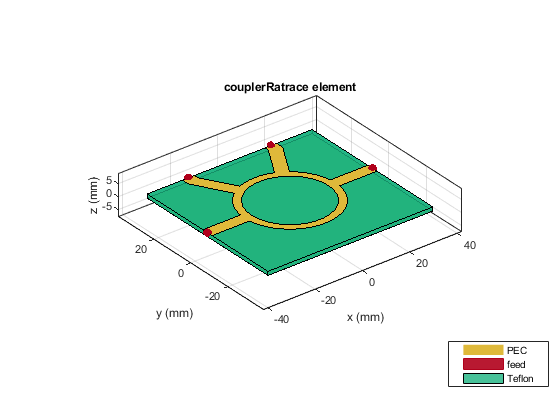

Просмотрите разветвитель.
show(ratrace)
Постройте распределение заряда на уровне 5 ГГц.
charge(ratrace, 5e9)

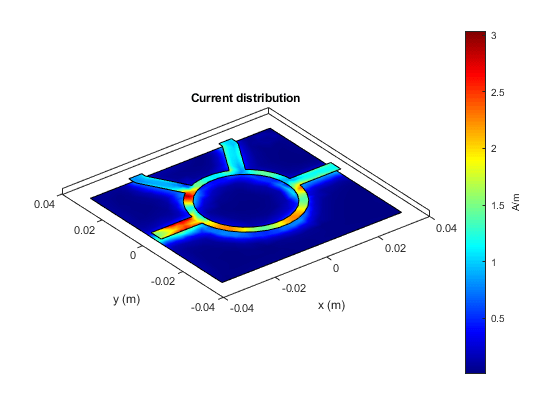

Постройте распределение тока на уровне 5 ГГц.
figure current(ratrace, 5e9)
Вычислите и постройте s-параметры.
spar = sparameters(ratrace,linspace(1e9,5e9,20))
spar =
sparameters: S-parameters object
NumPorts: 4
Frequencies: [20×1 double]
Parameters: [4×4×20 double]
Impedance: 50
rfparam(obj,i,j) returns S-parameter Sij

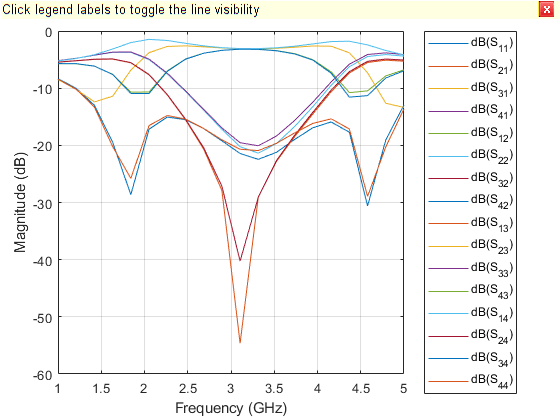

rfplot(spar)

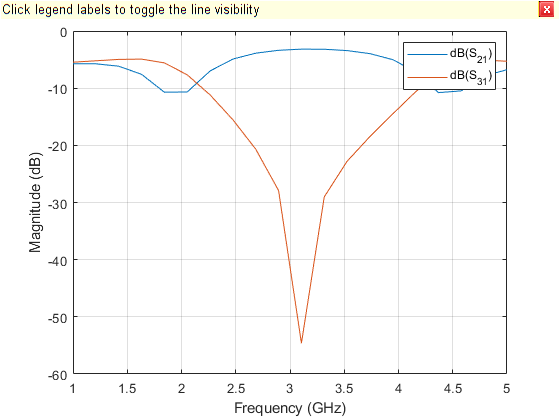

figure rfplot(spar,2,1) hold on rfplot(spar,3,1) hold off
