Спиральный индуктор - визуализирует и анализирует
Этот пример показывает вам, как создать, визуализировать, и анализировать спиральный индуктор.
Создайте спиральный индуктор со свойствами по умолчанию.
inductor = spiralInductor
inductor =
spiralInductor with properties:
SpiralShape: 'Square'
InnerDiameter: 5.0000e-04
Width: 2.5000e-04
Spacing: 2.5000e-04
NumTurns: 4
Height: 0.0010
GroundPlaneLength: 0.0056
GroundPlaneWidth: 0.0056
Substrate: [1×1 dielectric]
Conductor: [1×1 metal]

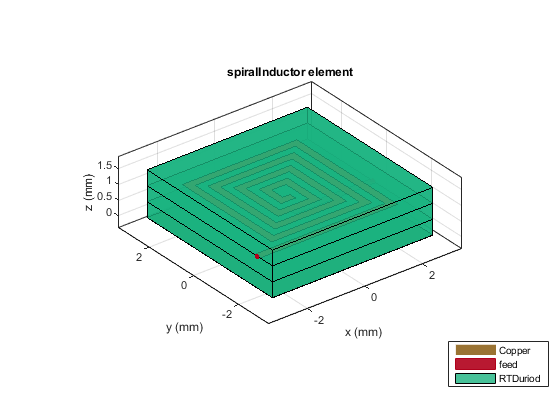

Просмотрите индуктор.
show(inductor)

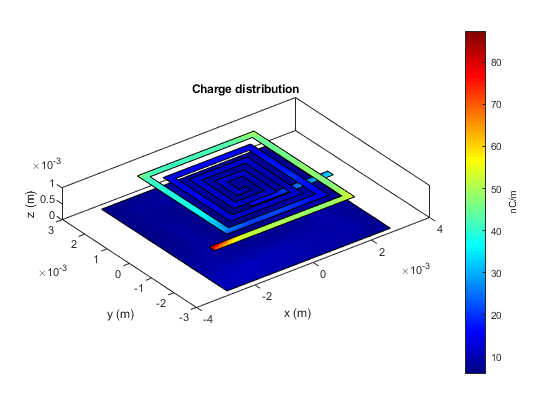

Постройте распределение заряда на уровне 500 МГц.
charge(inductor, 500e6)

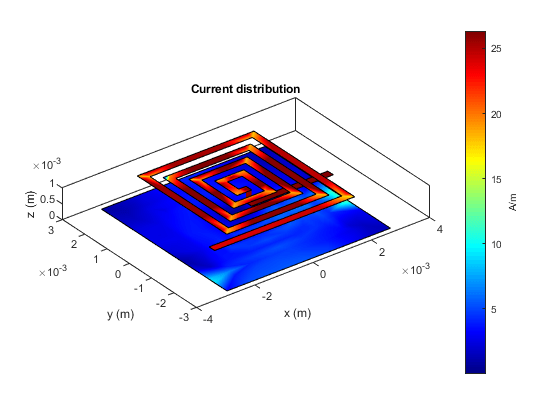

Постройте распределение тока на уровне 500 МГц.
figure current(inductor, 500e6)

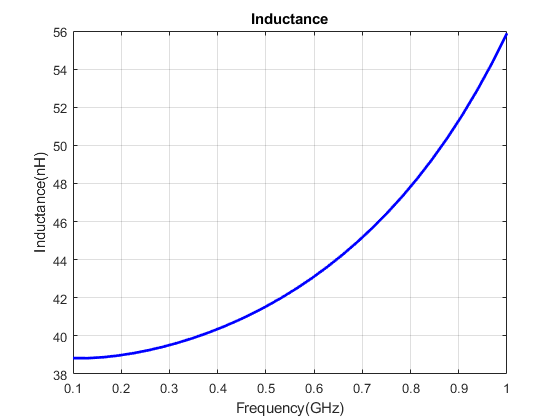

Вычислите и постройте индуктивность.
figure; inductance(inductor,linspace(100e6,1e9,30));
