Создание переменных

N = 3;
Ripple = 0.1;
BandWidth = 20;
Z0 = 50;
f = linspace(1.5e9,2.5e9,51);
EpsilonR = 6.15;
Height = 1.27e-3;

Фильтр шпильки коснувшегося входа

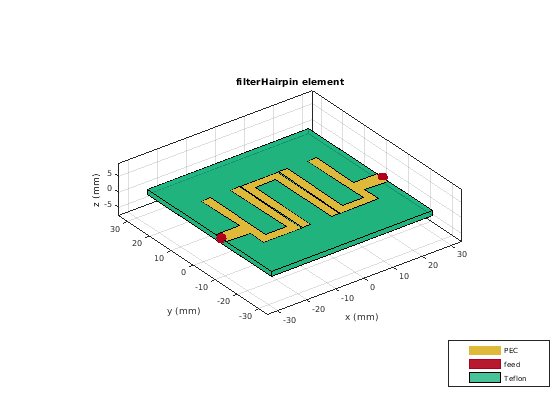

Используйте filterHairpin объект создать фильтр шпильки и визуализировать его.

filter = filterHairpin;
figure;
show(filter);
view(-37,30);

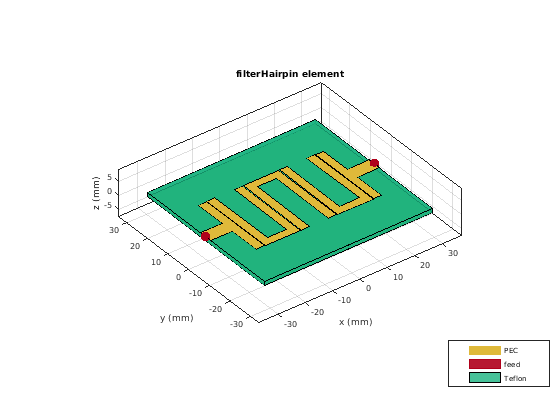

Используйте design функционируйте, чтобы спроектировать 3-й фильтр шпильки порядка с RippleFactor из и 20%-й дробной полосы пропускания на 0,1 дБ и визуализируют его.

filter.FilterOrder = N;
filter.Height = Height;
filter.Substrate.EpsilonR = EpsilonR;
filter = design(filter,2e9,'FBW',BandWidth,'RippleFactor',Ripple);
figure;
show(filter);
view(-37,35);

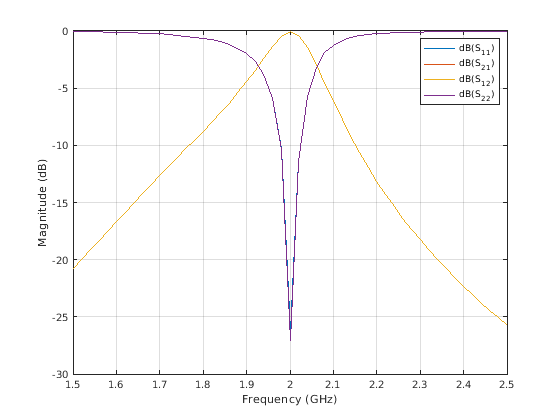

Используйте sparameters функция, чтобы вычислить s-параметры для шпильки фильтрует и построить ее с помощью rfplot функция.

spar = sparameters(filter,f);
figure;
rfplot(spar);

Результат показывает, что фильтр резонирует близко к частоте проекта 2 ГГц. Функция проекта использует аналитические уравнения, и интервал между резонаторами обычно вычисляется с помощью практического подхода. Следовательно функция проекта устанавливает интервал на 0,5 мм между всеми резонаторами. Чтобы получить точные результаты, интервал между резонаторами должен быть настроен. Увеличьте полосу пропускания фильтра путем сокращения интервала между резонаторами.

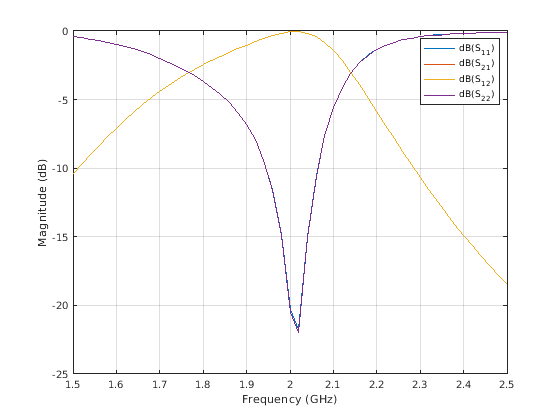

Установите Spacing между резонаторами к 0,05 мм.

filter.Spacing = [0.05e-3 0.05e-3];

Используйте sparameters функция, чтобы вычислить s-параметры для шпильки фильтрует и построить ее с помощью rfplot функция.

spar = sparameters(filter,f);
figure;
rfplot(spar);

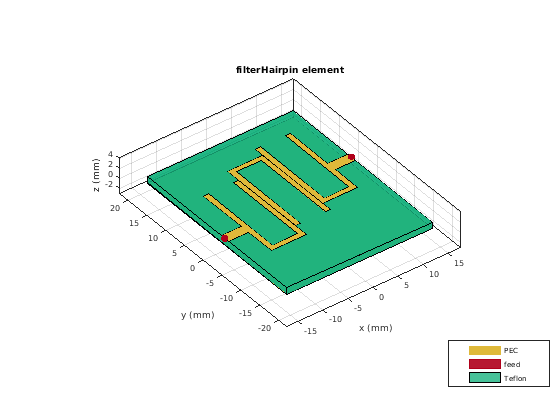

Сдвиг резонаторов и линий канала

Можно также переключить резонаторы и подачу с помощью ResonatorOffset и FeedOffset свойства filterHairpin.

Измените ResonatorOffset и FeedOffset и визуализируйте его.

filter.ResonatorOffset = [0e-3 3e-3 5e-3];
filter.FeedOffset(2) =  filter.FeedOffset(2) + 5e-3;
figure;
show(filter);
view(-37,37);

Сравнение результатов с бумагой

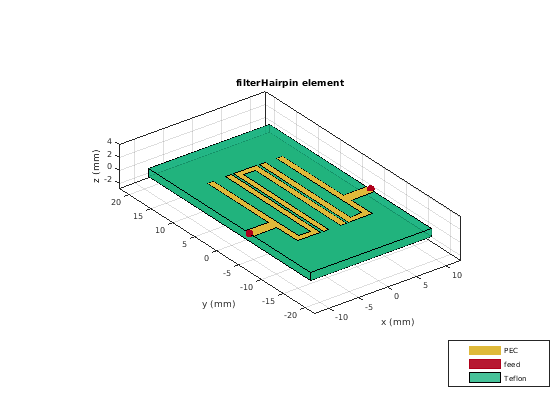

Измените размерности фильтра, как дали в [1]. Измените spacing на filterHairpin и набор интервал к 0,4 мм и набор длина U-образного резонатора к 2 мм.

filter.ResonatorOffset = [0e-3 0e-3 0e-3];
filter.Resonator(1).Length(1) = 20.4e-3;
filter.Resonator(1).Length(2) = 2e-3;
filter.Resonator(1).Length(3) = 20.4e-3;
filter.Spacing = [0.4e-3 0.4e-3];
filter.PortLineWidth = 1.85e-3;
filter.FeedOffset = [-4.565e-3 -4.565e-3];
figure;
show(filter);
view(-37,29);

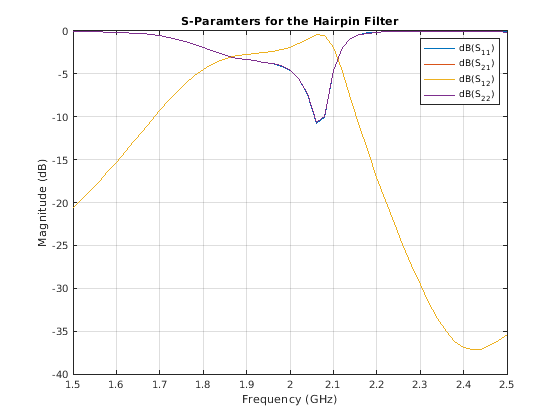

Используйте sparameters функция, чтобы вычислить s-параметры для шпильки фильтрует и построить ее с помощью rfplot функция.

spar = sparameters(filter,f);
figure;
rfplot(spar);
title('S-Paramters for the Hairpin Filter');

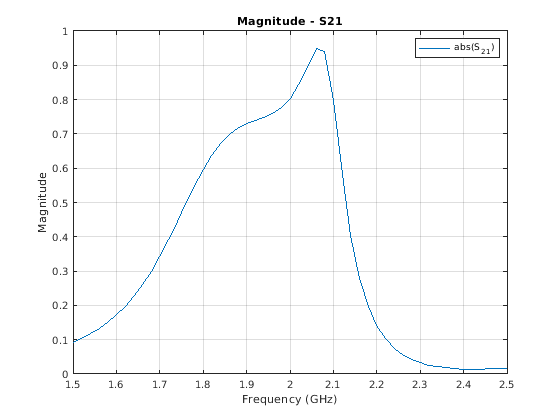

Постройте абсолютные значения S21 по частотному диапазону с помощью rfplot функция.

figure;
rfplot(spar,2,1,'abs');
title('Magnitude - S21');

Введенный двойным образом фильтр шпильки

Используйте filterHairpin объект создать фильтр шпильки. Измените FeedType свойство к Coupled создать фильтр шпильки с двойным Входом.

filterC = filterHairpin;
filterC.FeedType = 'Coupled';
filterC.FeedOffset = [0 0];
figure;
show(filterC);
view(-37,35);

Используйте sparameters функция, чтобы вычислить s-параметры для шпильки фильтрует и построить ее с помощью rfplot функция. Частотный диапазон для симуляции взят в качестве от 1,5 ГГц до 2,5 ГГц с 301 точкой. Когда это ниже симуляции занимает больше времени, чтобы запустить, загрузить sparameters из s2p файла и затем построить S-параметры.

sparC = sparameters('sparams.s2p');
figure;
rfplot(sparC);

Результат показывает узкополосные резонансы на уровне 1,7 ГГц, 1,85 ГГц и 2 ГГц. Для этого типа Входа, ResonatorOffset и FeedOffset может также использоваться, чтобы создать различные типы Фильтров Шпильки.
