Сгенерируйте функцию Бесселя, Баттерворта, Чебышева, или Резистивно-емкостный фильтр
sys = mkfilter(fc,ord,type) sys = mkfilter(fc,ord,type,psbndr)
sys = mkfilter(fc,ord,type) возвращает одно вход, аналоговый фильтр нижних частот одно выхода sys как ss объект. Частотой среза (Герц) является fc и порядком фильтра является ord, положительное целое число. Аргумент type задает тип фильтра и может быть одно из следующего:
| Описание |
|---|---|
'butterw' | Фильтр Баттерворта |
'cheby' | Чебышевский фильтр |
'bessel' | Фильтр Бесселя |
'rc' | Серия фильтров резистора/конденсатора |
dc усиление каждого фильтра (кроме ровного порядка Чебышев) установлено в единицу.
sys = mkfilter(fc,ord,type,psbndr) содержит входной параметр psbndr это задает Чебышевскую неравномерность в полосе пропускания (в дБ). В частоте среза величина является-psbndr дБ. Для ровного порядка Чебышев фильтрует усиление DC, также -psbndr дБ.

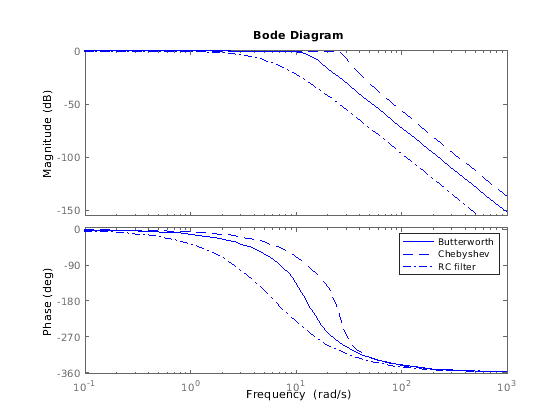

Сгенерируйте несколько различных типов фильтров и сравните их частотные характеристики.
butw = mkfilter(2,4,'butterw'); cheb = mkfilter(4,4,'cheby',0.5); rc = mkfilter(1,4,'rc'); bode(butw,'-',cheb,'--',rc,'-.') legend('Butterworth','Chebyshev','RC filter')
Фильтры Бесселя вычисляются с помощью рекурсивной полиномиальной формулы. Это плохо обусловливается для высокого уровня фильтров (порядок> 8).
