Автоматизированный камердинер парковки с ROS 2 в MATLAB
В этом примере показано, как можно распределить Автоматизированного Камердинера Парковки (Automated Driving Toolbox) приложение среди различных узлов в сети ROS 2.
Обзор

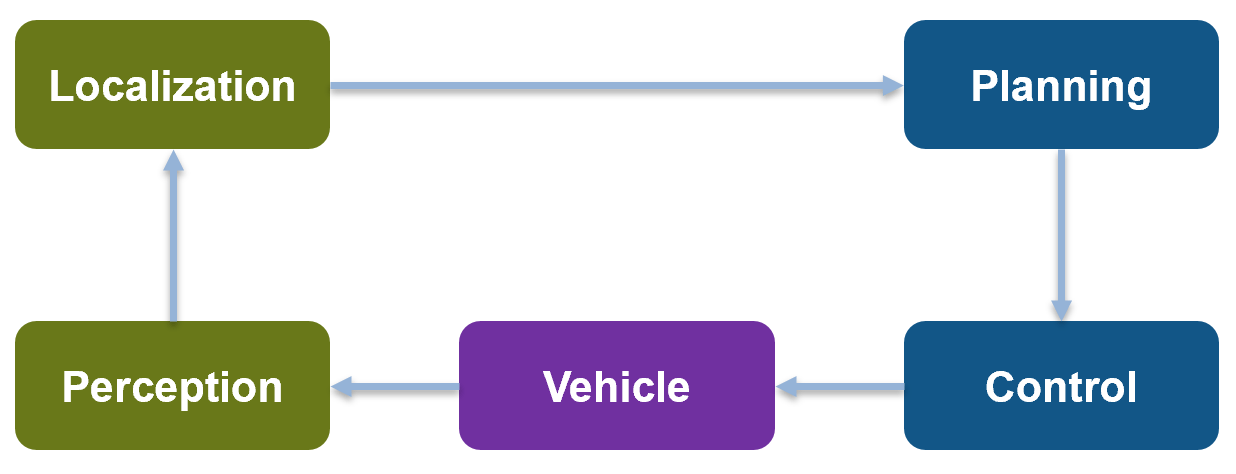

Этим примером является расширение Автоматизированного Камердинера Парковки (Automated Driving Toolbox) пример в Automated Driving Toolbox™. Типичное autonmous приложение имеет следующие компоненты.
Для простоты этот пример концентрируется на Планировании, Управлении и упрощенной Модели Транспортного средства. Пример использует записанные заранее данные, чтобы заменить информацией о локализации.

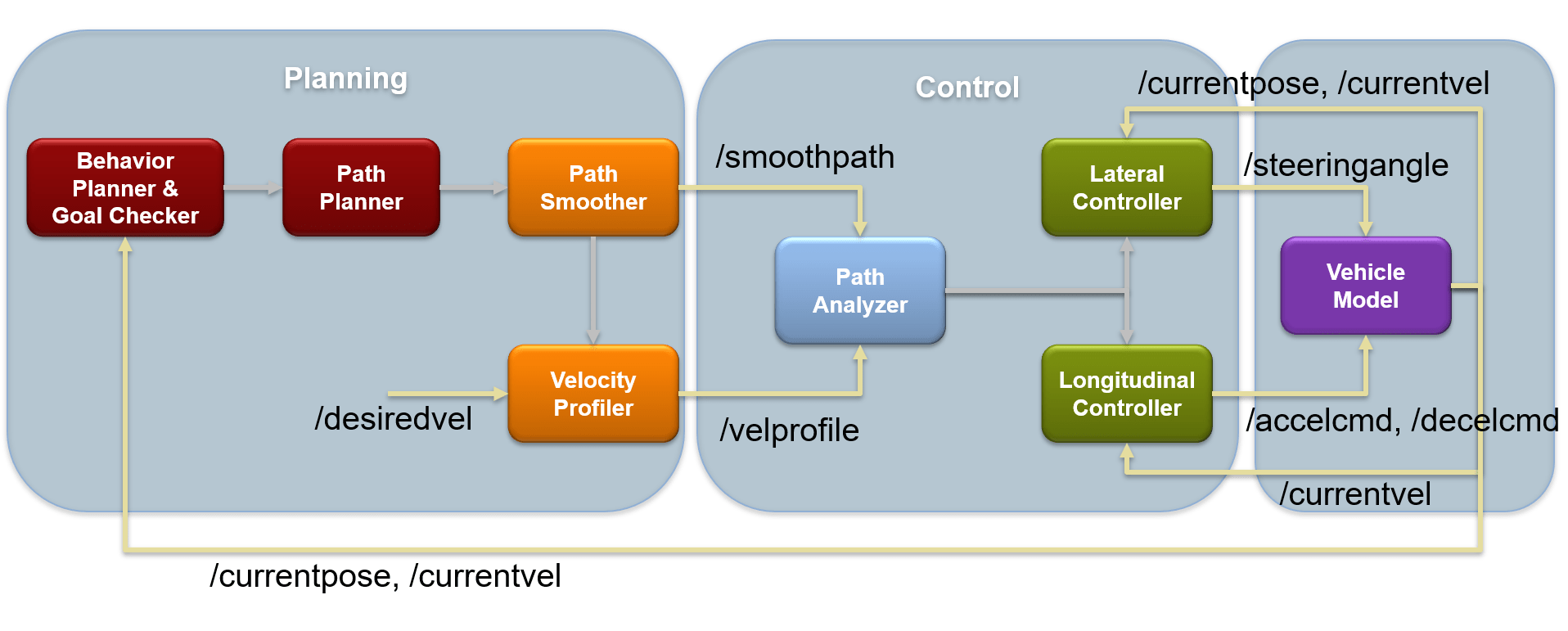

Это приложение демонстрирует типичное разделение различных функций в узлы ROS. Следующее изображение показывает, как вышеупомянутый пример разделен в различные узлы. Каждый узел: Планирование, Управление и Транспортное средство являются узлом ROS, реализующим функциональности, показанные как ниже. Соединения между узлами показывают темы, используемые на каждом соединении узлов.
Настройка
Во-первых, загрузите план маршрута и данный costmap, используемый планировщиком поведения и путем анализатор. Планировщик поведения, Планировщик Пути, Путь, Анализатор, Ответвление и Контроллеры Lognitudinal реализованы классами помощника, которые являются настройкой с этим вызовом функции помощника в качестве примера.

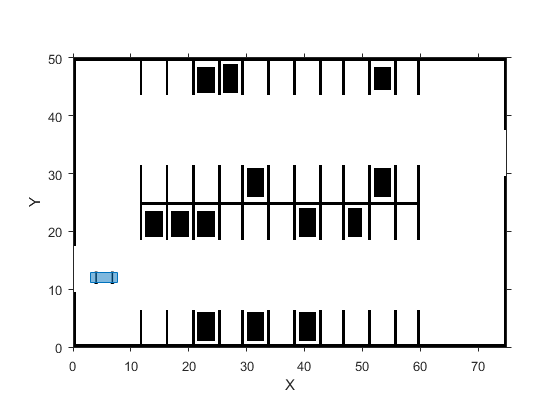

exampleHelperROSValetSetupGlobals; % The initialized globals are organized as fields in the global structure % |valet|. disp(valet)
mapLayers: [1×1 struct]
costmap: [1×1 vehicleCostmap]
vehicleDims: [1×1 vehicleDimensions]
maxSteeringAngle: 35
data: [1×1 struct]
routePlan: [4×3 table]
currentPose: [4 12 0]
vehicleSim: [1×1 ExampleHelperROSValetVehicleSimulator]
behavioralPlanner: [1×1 ExampleHelperROSValetBehavioralPlanner]
motionPlanner: [1×1 pathPlannerRRT]
goalPose: [56 11 0]
refPath: [1×1 driving.Path]
transitionPoses: [14×3 double]
directions: [522×1 double]
currentVel: 0
approxSeparation: 0.1000
numSmoothPoses: 522
maxSpeed: 5
startSpeed: 0
endSpeed: 0
refPoses: [522×3 double]
cumLengths: [522×1 double]
curvatures: [522×1 double]
refVelocities: [522×1 double]
sampleTime: 0.1000
lonController: [1×1 ExampleHelperROSValetLongitudinalController]
controlRate: [1×1 ExampleHelperROSValetFixedRate]
pathAnalyzer: [1×1 ExampleHelperROSValetPathAnalyzer]
parkPose: [36 44 90]
Используйте узлы, чтобы разделить функции в приложении. Этот пример использует три узла: planningNode, controlNode, и vehicleNode.
Планирование

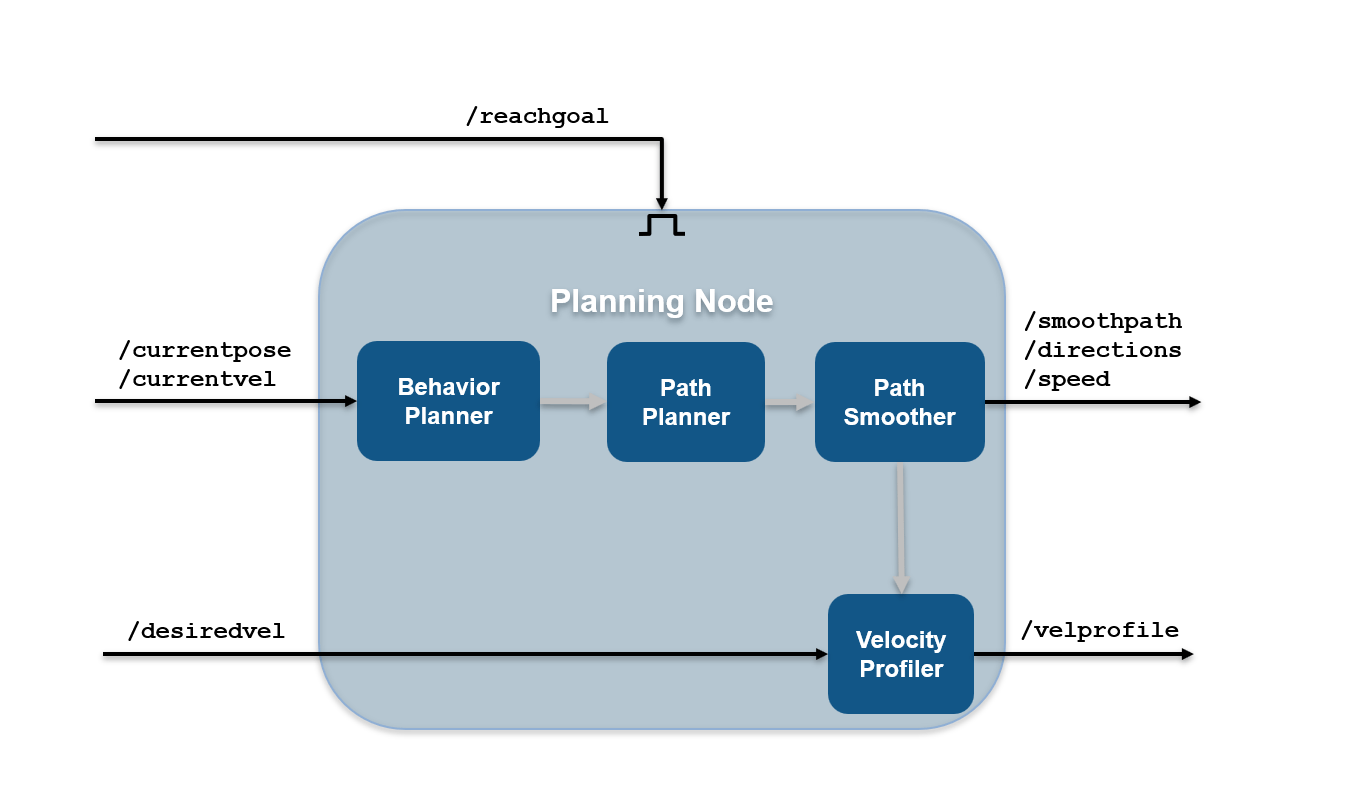

Узел Планирования вычисляет каждый сегмент пути на основе текущего положения транспортного средства. Этот узел ответственен за генерацию сглаженного пути и публикует путь к сети.
Этот узел публикует эти темы:
/smoothpath/velprofile/directions/speed/nextgoal
Узел подписывается на эти темы:
/currentvel/currentpose/desiredvel/reachgoal
При получении /reachgoal обменивайтесь сообщениями, узел запускает exampleHelperROS2ValetPlannerCallback коллбэк, который планирует следующий сегмент.
% Create planning node. planningNode = ros2node('planning'); % Create publishers for planning node. Specify the message types the first % time you create a publisher or subscriber for a topic. planning.PathPub = ros2publisher(planningNode, '/smoothpath', 'std_msgs/Float64MultiArray'); planning.VelPub = ros2publisher(planningNode, '/velprofile', 'std_msgs/Float64MultiArray'); planning.DirPub = ros2publisher(planningNode, '/directions', 'std_msgs/Float64MultiArray'); planning.SpeedPub = ros2publisher(planningNode,'/speed','std_msgs/Float64MultiArray'); planning.NxtPub = ros2publisher(planningNode, '/nextgoal', 'geometry_msgs/Pose2D'); % Create subscribers for planning node. planning.CurVelSub = ros2subscriber(planningNode, '/currentvel', 'std_msgs/Float64'); planning.CurPoseSub = ros2subscriber(planningNode, '/currentpose', 'geometry_msgs/Pose2D'); planning.DesrVelSub = ros2subscriber(planningNode, '/desiredvel', 'std_msgs/Float64'); % Create GoalReachSub part of planning node and provide the callback. GoalReachSub = ros2subscriber(planningNode, '/reachgoal', 'std_msgs/Bool'); GoalReachSub.NewMessageFcn = @(msg)exampleHelperROS2ValetPlannerCallback(msg, planning, valet);
Управление

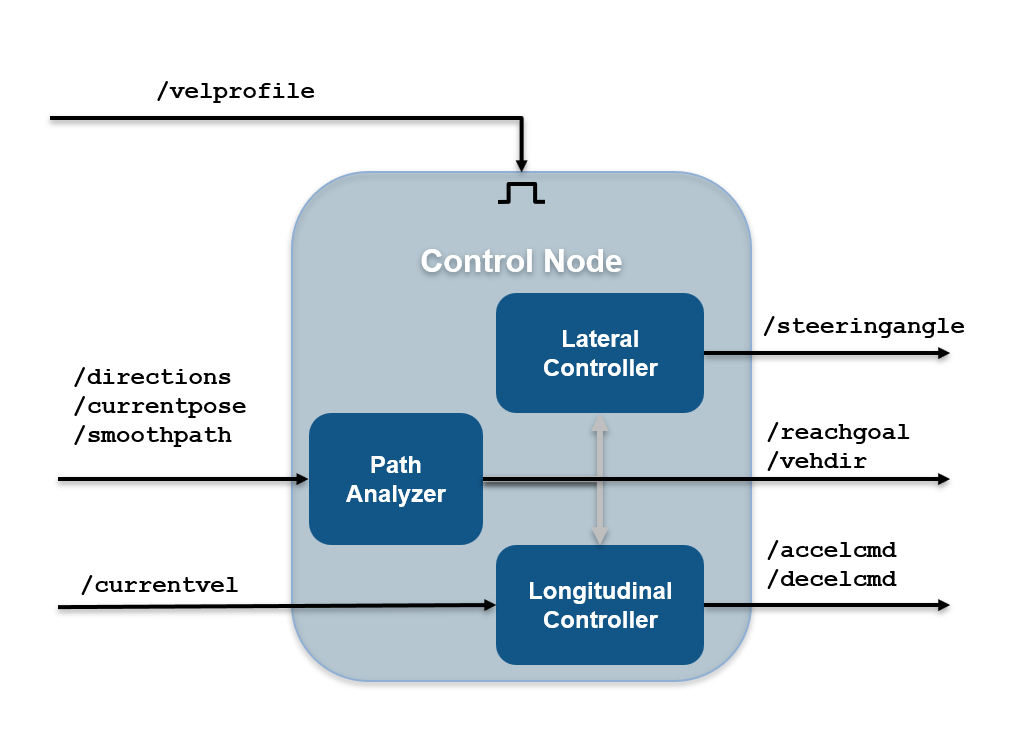

Узел Управления ответственен за продольные и боковые контроллеры. Этот узел публикует эти темы:
/steeringangle/accelcmd/decelcmd/vehdir/reachgoal
Узел подписывается на эти темы:
/smoothpath/directions/speed/currentpose/currentvel/nextgoal/velprofile
При получении /velprofile обменивайтесь сообщениями, узел запускает exampleHelperROS2ValetControlCallback коллбэк, который отправляет управляющие сообщения в транспортное средство
% Create control node controlNode = ros2node('control'); % Create publishers for control node control.SteeringPub = ros2publisher(controlNode, '/steeringangle', 'std_msgs/Float64'); control.AccelPub = ros2publisher(controlNode, '/accelcmd', 'std_msgs/Float64'); control.DecelPub = ros2publisher(controlNode, '/decelcmd', 'std_msgs/Float64'); control.VehDirPub = ros2publisher(controlNode, '/vehdir', 'std_msgs/Float64'); control.VehGoalReachPub = ros2publisher(controlNode, '/reachgoal'); % Create subscribers for control node. Since all the message types for the % topics are determined above, we can use the shorter version to create % subscribers control.PathSub = ros2subscriber(controlNode, '/smoothpath'); control.DirSub = ros2subscriber(controlNode, '/directions'); control.SpeedSub = ros2subscriber(controlNode, '/speed'); control.CurPoseSub = ros2subscriber(controlNode, '/currentpose'); control.CurVelSub = ros2subscriber(controlNode, '/currentvel'); control.NextGoalSub = ros2subscriber(controlNode, '/nextgoal'); % Create VelProfSub for control node and provide the callback VelProfSub = ros2subscriber(controlNode, '/velprofile'); VelProfSub.NewMessageFcn = @(msg)exampleHelperROS2ValetControlCallback(msg, control, valet);
Транспортное средство
Узел Транспортного средства ответственен за симуляцию модели транспортного средства. Этот узел публикует эти темы:
/currentvel/currentpose
Узел подписывается на эти темы:
/accelcmd/decelcmd/vehdir/steeringangle
% On receiving a |/steeringangle| message, the vehicle simulator is run in % the |exampleHelperROS2ValetVehicleCallback| callback. % % <<../exampleHelperROSValetVehicleNode.PNG>> % % Create vehicle node. vehicleNode = ros2node('vehicle'); % Create publishers for vehicle node. vehicle.CurVelPub = ros2publisher(vehicleNode, '/currentvel'); vehicle.CurPosePub = ros2publisher(vehicleNode, '/currentpose'); % Create subscribers for vehicle node. vehicle.AccelSub = ros2subscriber(vehicleNode, '/accelcmd'); vehicle.DecelSub = ros2subscriber(vehicleNode, '/decelcmd'); vehicle.DirSub = ros2subscriber(vehicleNode, '/vehdir'); % Create SteeringSub which runs the vehicle simulator as part of callback. SteeringSub = ros2subscriber(vehicleNode, '/steeringangle', ... @(msg)exampleHelperROS2ValetVehicleCallback(msg, vehicle, valet));
Инициализируйте симуляцию
Чтобы инициализировать симуляцию, отправьте первое скоростное сообщение и текущее сообщение положения. Это сообщение заставляет планировщика запускать цикл планирования.
curVelMsg = ros2message(vehicle.CurVelPub); curVelMsg.data = valet.vehicleSim.getVehicleVelocity; send(vehicle.CurVelPub, curVelMsg); curPoseMsg = ros2message(vehicle.CurPosePub); curPoseMsg.x = valet.currentPose(1); curPoseMsg.y = valet.currentPose(2); curPoseMsg.theta = valet.currentPose(3); send(vehicle.CurPosePub, curPoseMsg); reachMsg = ros2message(control.VehGoalReachPub); reachMsg.data = true; send(control.VehGoalReachPub, reachMsg);
Основной цикл
Основной цикл ожидает behavioralPlanner сказать транспортное средство достигло положения перед парком.

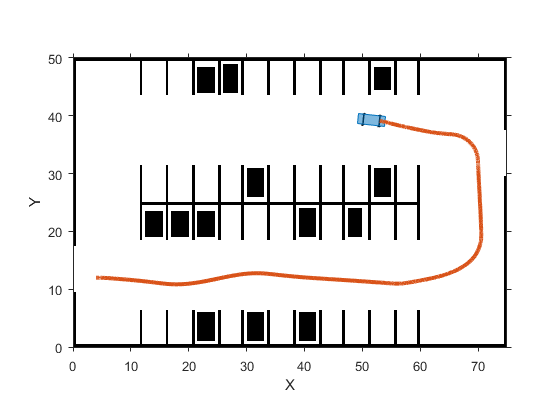

while ~reachedDestination(valet.behavioralPlanner) pause(1); end % Show vehicle simulation figure showFigure(valet.vehicleSim);
Припаркуйте маневр
Коллбэки маневра парковки немного отличаются от нормального управления manueuver. Замените коллбэки для /velprofile и /reachgoal подписчики.

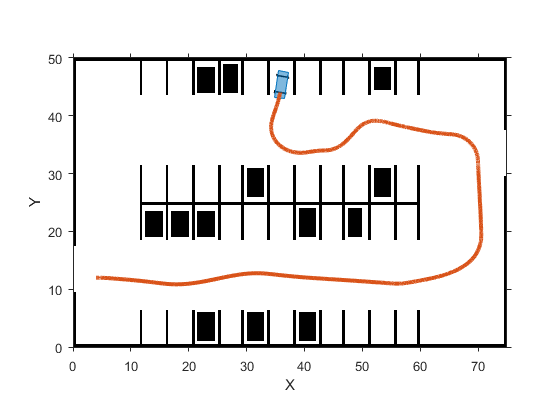

VelProfSub.NewMessageFcn = @(msg)exampleHelperROS2ValetParkControlCallback(msg, control, valet); GoalReachSub.NewMessageFcn = @(msg)exampleHelperROS2ValetParkManeuver(msg, planning, valet); reachMsg = ros2message(control.VehGoalReachPub); reachMsg.data = false; send(control.VehGoalReachPub, reachMsg); % Receive a message from the |/reachgoal| topic using the subcriber. This % waits until a new message is received. Display the figure. The vehicle % has completed the full automated valet manuever. receive(GoalReachSub); exampleHelperROSValetCloseFigures; snapnow;
Удалите средство моделирования и завершите работу всех узлов путем очистки издателей, подписчиков и указателей узла.
delete(valet.vehicleSim); % Clear variables that were created above. clear('valet'); GoalReachSub.NewMessageFcn = []; VelProfSub.NewMessageFcn = []; clear('planning', 'planningNode', 'GoalReachSub'); clear('control', 'controlNode', 'VelProfSub'); clear('vehicle', 'vehicleNode', 'SteeringSub'); clear('curPoseMsg', 'curVelMsg', 'reachMsg');
