Маршрут и Обнаружение Транспортного средства в ROS Используя алгоритм YOLO v2 Глубокого обучения

Этот пример использует:

То В этом примере показано, как использовать глубокие сверточные нейронные сети в ROS, позволило модели Simulink® выполнить обнаружение транспортного средства и маршрут. В этом примере, вы первое видео трафика чтения как вход и публикуют системы координат как sensor_msgs/Image сообщения к теме в сети ROS. Затем вы обнаруживаете транспортные средства и левые и правые контуры маршрута, соответствующие автомобилю, оборудованному датчиком в каждой системе координат, аннотируете входное изображение обнаружениями и публикуете их к теме в сети ROS. Наконец, вы генерируете оптимизированный код CUDA® для узла ROS из модели Simulink для обнаружения транспортного средства и маршрута.

Этот пример использует предварительно обученную сеть обнаружения маршрута от Обнаружения Маршрута, Оптимизированного с примером GPU Coder GPU Coder Toolbox™. Для получения дополнительной информации смотрите Обнаружение Маршрута, Оптимизированное с GPU Coder.

Этот пример также использует предварительно обученную сеть обнаружения транспортного средства от Обнаружения объектов Используя пример YOLO v2 Глубокого обучения Computer Vision Toolbox™. Для получения дополнительной информации смотрите, что Обнаружение объектов Использует Глубокое обучение (Computer Vision Toolbox) YOLO v2.

Этот пример иллюстрирует следующие концепции:

Смоделируйте преобразование видеокадров к изображению ROS в Simulink.

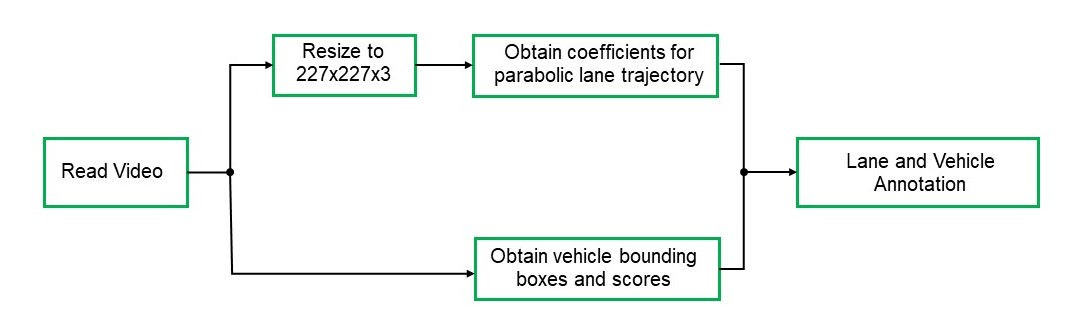

Смоделируйте приложение обнаружения маршрута в Simulink. Сначала видео трафика предварительно обрабатывается путем изменения размеров к 227 227 3 и умножения постоянным множителем 255. Это затем питается предварительно обученную сеть, загруженную в Predict блок из Deep Learning Toolbox™. Наконец, если левые и правые контуры маршрута обнаруживаются, параболические коэффициенты, чтобы смоделировать траектории контуров маршрута получены.
Смоделируйте приложение обнаружения транспортного средства в Simulink. Видео трафика обрабатывается предварительно обученным детектором YOLO v2. Эта сеть обнаруживает транспортные средства в видео и выводит координаты ограничительных рамок для этих транспортных средств и их оценки достоверности.
Сконфигурируйте модель Simulink для генерации узла CUDA ROS на серверной платформе.
Сгенерируйте исполняемый файл CUDA для модели Simulink, сконфигурированной для ROS.

Сторонние необходимые условия

CUDA включил NVIDIA® графический процессор.
NVIDIA инструментарий CUDA и драйвер.
Библиотека NVIDIA cuDNN.
Переменные окружения для компиляторов и библиотек. Для получения дополнительной информации смотрите Стороннее Оборудование и Подготовку Необходимых как условие продуктов.

Обзор

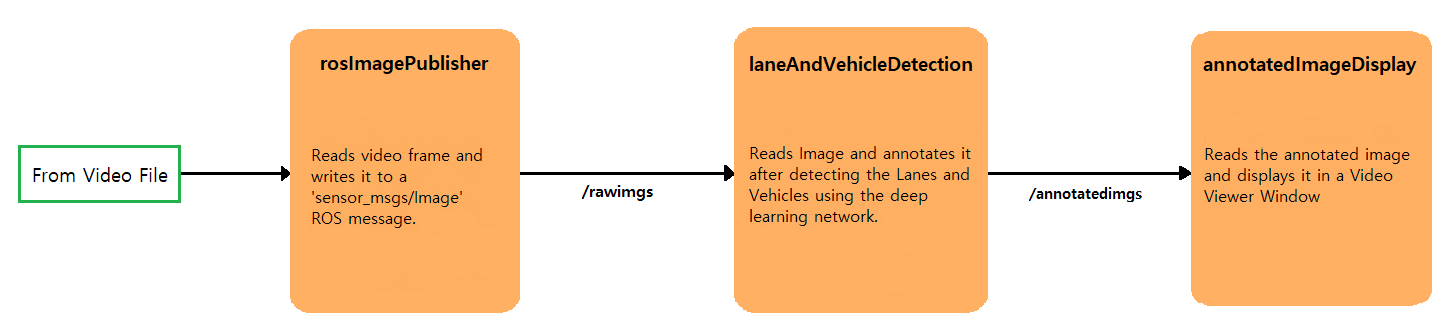

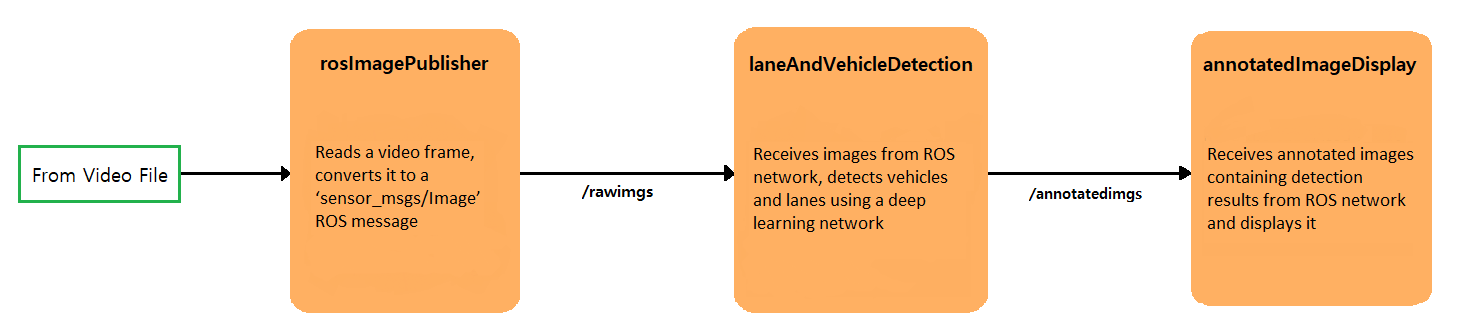

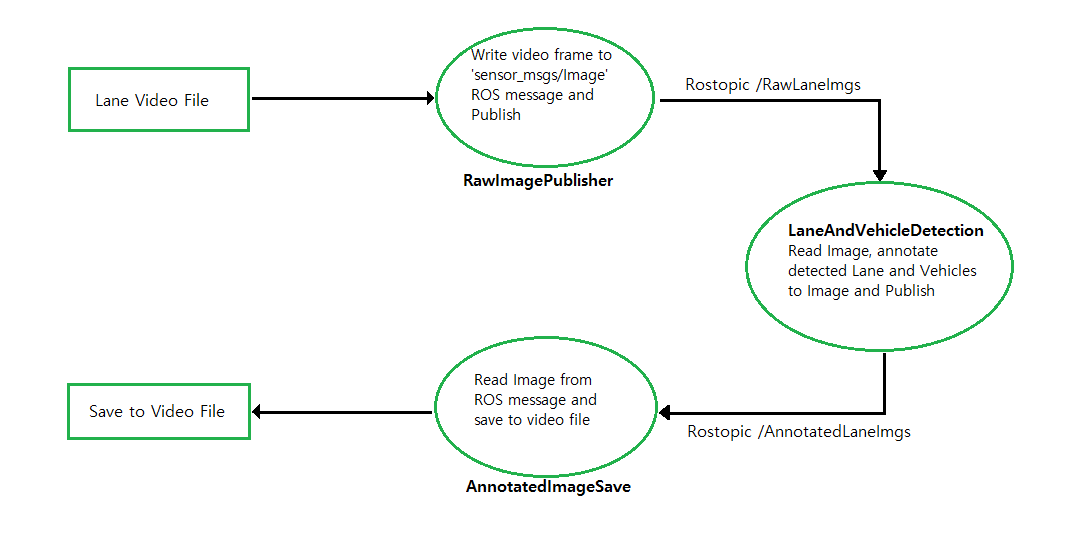

Этот пример использует три модели Simulink, которые каждый представлены как узлы ROS.. Следующая схема иллюстрирует их взаимодействие. rosImagePublisher узел читает необработанный видеофайл и преобразует данные о системе координат в изображение ROS. laneAndVechicleDetection узел выполняет маршрут и обнаружение транспортного средства и публикует снабженное аннотацией изображение. annotateImageDisplay узел отображает снабженные аннотацией изображения как видеопоток.

Загрузите видео в качестве примера

if ~exist('./caltech_washington1.avi','file')
    url = 'https://www.mathworks.com/supportfiles/gpucoder/media/caltech_washington1.avi';
    websave('caltech_washington1.avi',url);
end

Получите предварительно обученные сети обнаружения маршрута и транспортного средства

Функция загружает trainedLaneNet.mat и yolov2ResNet50VehicleExample.mat файлы, если они уже не присутствуют.

getVehicleDetectionAndLaneDetectionNetworks

Маршрут и обнаружение транспортного средства модель Simulink

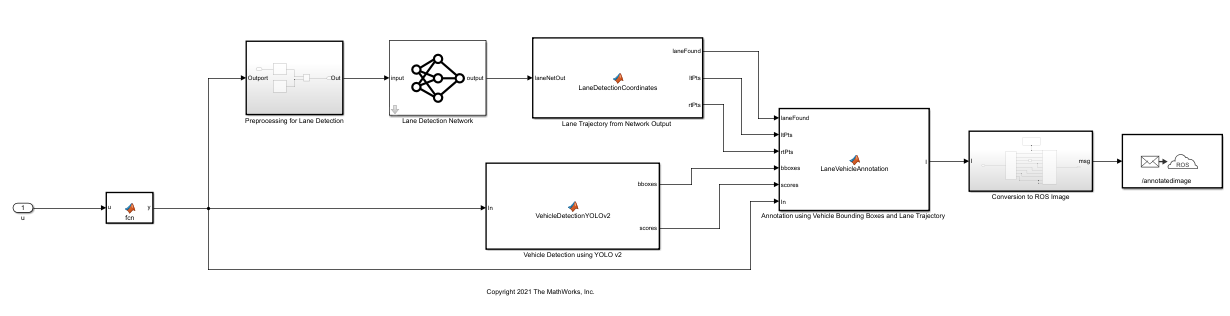

laneAndVehicleDetection модель выполняет маршрут и обнаружение транспортного средства как показано. Когда изображения маршрута публикуются к теме /rawlaneimgs, модель запускает алгоритм обнаружения для них и публикует снабженные аннотацией изображения к различной теме. Для более подробного объяснения Лейна Детекшна, Вехикла Детекшна или Аннотации с помощью Ограничительных рамок Вехикла и подсистем Лейна Трэджектори, смотрите Лейна и Вехикла Детекшна в Simulink Используя Глубокое обучение.

Запустите симуляцию

Инициализируйте ведущее устройство ROS.

rosinit;

Откройте модели Simulink.

open_system('rosImagePublisher');
open_system('annotatedImageDisplay');
open_system('laneAndVehicleDetection');

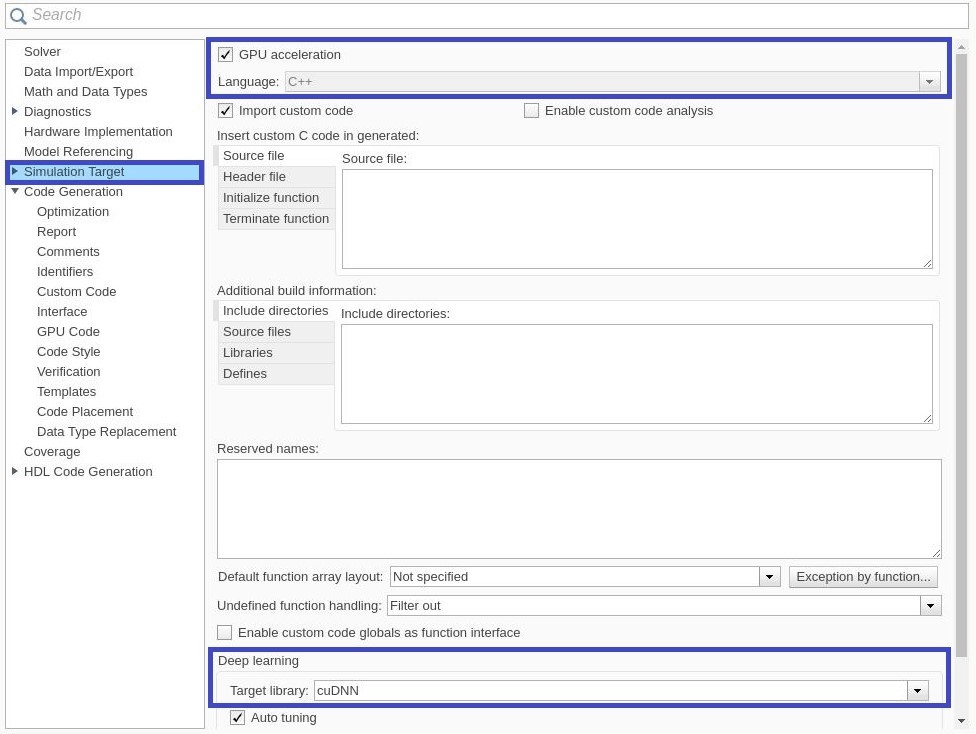

Откройте диалоговое окно Configuration Parameters laneAndVehicleDetection модель. В Целевой панели Симуляции выберите ускорение GPU. В разделе Deep Learning выберите целевую библиотеку как cuDNN. В качестве альтернативы можно установить параметры с помощью следующих команд.

set_param('laneAndVehicleDetection','GPUAcceleration','on');
set_param('laneAndVehicleDetection','SimDLTargetLibrary','cudnn');
set_param('laneAndVehicleDetection','DLTargetLibrary','cudnn');

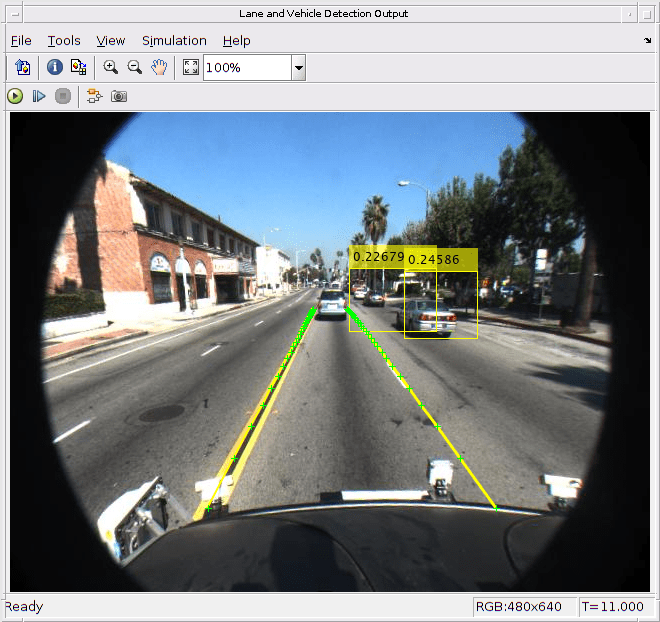

Первый показ модели, laneAndVehicleDetection и annotatedImageDisplay, путем выбора Run из от вкладки Simulation. Затем запуск rosImagePublisher, который начинает публиковать видеокадры к сети ROS. Каждый новый кадр принимается annotatedImageDisplay обновляется в окне Video Viewer.

Сгенерируйте и создайте модель Simulink

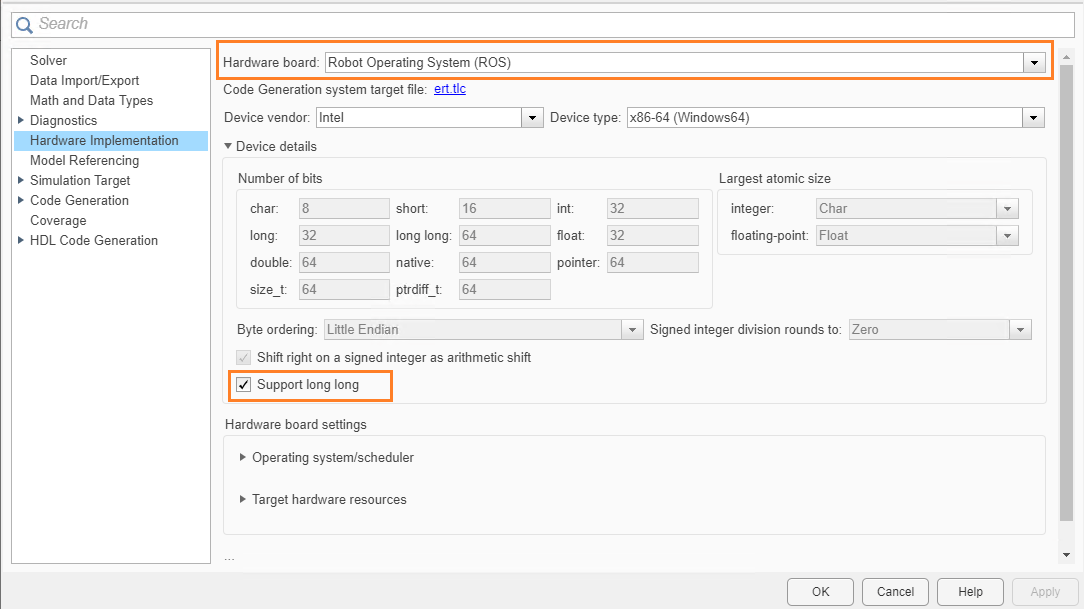

В панели Аппаратной реализации выберите Robot Operating System (ROS) for Hardware Board и задайте Поставщика Устройства и Тип устройства.

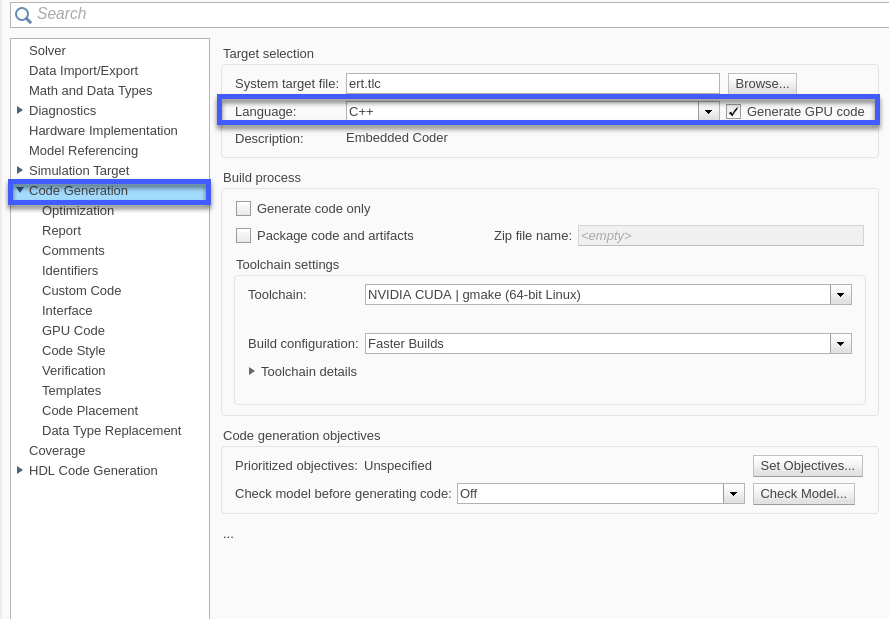

В панели Генерации кода выберите Language как C++ и включите, Генерируют код графического процессора.

set_param('laneAndVehicleDetection','TargetLang','C++');
set_param('laneAndVehicleDetection','GenerateGPUCode','CUDA');

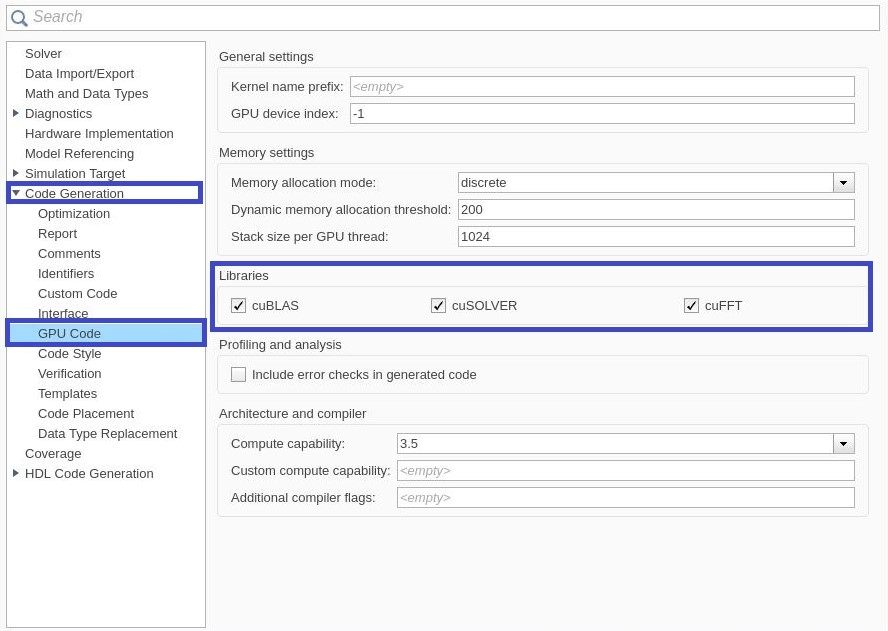

В Генерации кода> Библиотеки> панель графического процессора Кода, включите cuBLAS, cuSOLVER и cuFFT.

set_param('laneAndVehicleDetection','GPUcuBLAS','on');
set_param('laneAndVehicleDetection','GPUcuSOLVER','on');
set_param('laneAndVehicleDetection','GPUcuFFT','on');

Чтобы сконфигурировать развертывание узла ROS на вашей локальной хост-машине, в разделе Connect вкладки ROS, набор Развертывается к Localhost. Нажмите кнопку Build and Run от вкладки ROS, чтобы развернуть узел. В конце процесса сборки вы будете видеть, что узел ROS работает на локальной хост-машине. Затем запуск annotatedImageDisplay модель, необходимо смочь смотреть видео снабженного аннотацией изображения в Video Viewer выход.
