Этот пример показывает вам, как использовать MATLAB®, чтобы управлять симулированным роботом, работающим на отдельном ОСНОВАННОМ НА ROS средстве моделирования по сети ROS. Это затем показывает, как сгенерировать узел ROS для алгоритма управления и развернуть его в удаленное устройство, запускающее ROS. Пример, показанный здесь, использует ROS и MATLAB для симуляции и MATLAB Coder™ для генерации кода и развертывания. Для других примеров с ROS 2 или Simulink®, см.:
В этом примере вы запускаете скрипт MATLAB, который реализует следующий за знаком алгоритм и управляет симулированным роботом, чтобы следовать, путь на основе входит в систему среда. Алгоритм получает информацию о местоположении и информацию о камере от симулированного робота, который запускается в отдельном ОСНОВАННОМ НА ROS средстве моделирования. Алгоритм обнаруживает цвет знака и отправляет скоростные команды, чтобы повернуть робота на основе цвета. В этом примере алгоритм спроектирован, чтобы повернуть налево, когда робот сталкивается с синим знаком, и поверните направо, когда робот сталкивается с зеленым знаком. Наконец робот останавливается, когда он сталкивается с красным знаком.
Запустите ОСНОВАННОЕ НА ROS средство моделирования для робота с дифференциальным приводом и сконфигурируйте связь MATLAB® со средством моделирования робота.
Чтобы следовать наряду с этим примером, загрузите виртуальную машину с помощью инструкций в Начало работы с Gazebo и Симулированным TurtleBot.
Запустите рабочий стол виртуальной машины Ubuntu®.
В рабочем столе Ubuntu кликните по Последователю Знака Gazebo значок ROS, чтобы запустить мир Gazebo, созданный для этого примера.
Задайте IP-адрес и номер порта ведущего устройства ROS в Gazebo так, чтобы MATLAB® мог связаться со средством моделирования робота. В данном примере ведущим устройством ROS в Gazebo является http://192.168.192.129:11311 и вашим адресом хоста - компьютера является 192.168.31.1.
Запустите сеть ROS 1 с помощью rosinit.
masterIP = '192.168.192.129';
rosinit(masterIP,11311)Initializing global node /matlab_global_node_14355 with NodeURI http://192.168.192.1:51931/
Создайте издателей и подписчиков на релейные сообщения к и от средства моделирования робота по сети ROS. Вам нужны подписчики для данных об одометрии и изображения. Чтобы управлять роботом, настройте издателя, чтобы отправить скоростные команды с помощью /cmd_vel. rossubscriber и rospublisher функции поддерживают генерацию кода для структур сообщения только. Чтобы возвратить структуру сообщения, задайте аргумент пары "имя-значение", "DataFormat","struct", при создании подписчиков и издателей.
imgSub = rossubscriber("/camera/rgb/image_raw","sensor_msgs/Image","DataFormat","struct"); odomSub = rossubscriber("/odom","nav_msgs/Odometry","DataFormat","struct"); [velPub, velMsg] = rospublisher("/cmd_vel", "geometry_msgs/Twist","DataFormat","struct");
Задайте параметры цветового порога обработки изображений. Каждая строка задает пороговые значения для различных цветов.
colorThresholds = [100 255 0 55 0 50; ... % Red 0 50 50 255 0 50; ... % Green 0 40 0 55 50 255]'; % Blue

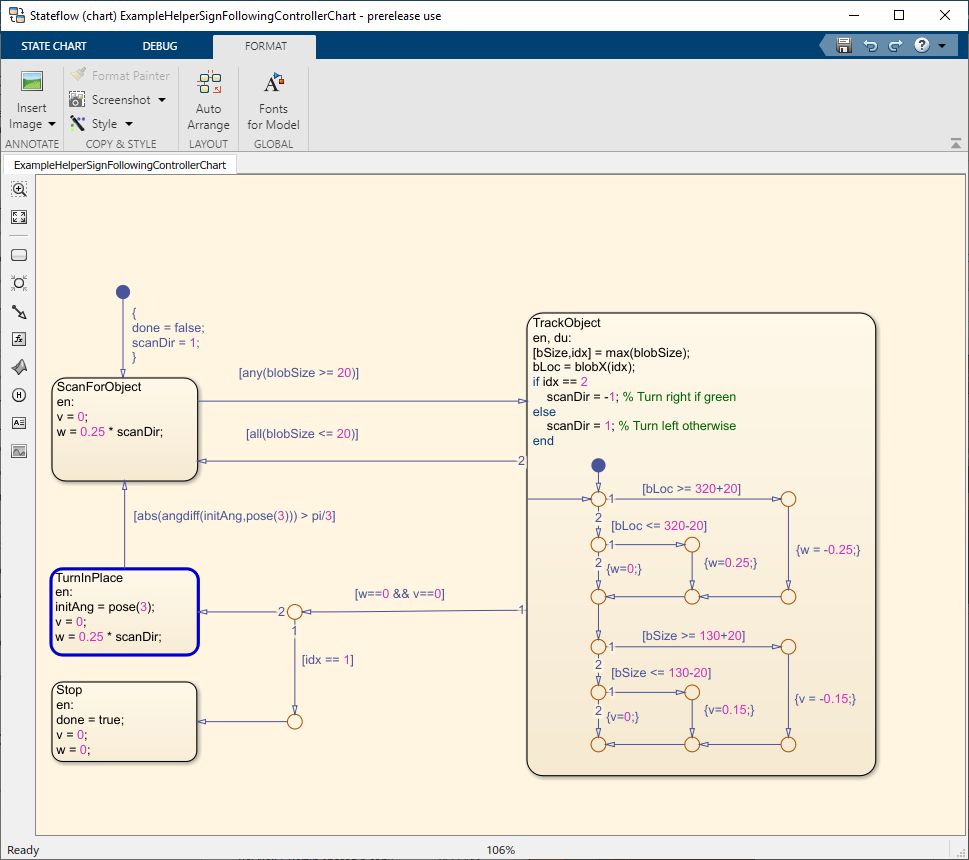

Этот пример предоставляет помощнику в качестве примера график MATLAB Stateflow®, который берет в размере изображения, координатах от обработанного изображения и положениях одометрии робота. График обеспечивает линейный и скорость вращения, чтобы управлять роботом на основе этих входных параметров.
controller = ExampleHelperSignFollowingControllerChart;
open('ExampleHelperSignFollowingControllerChart');
Этот раздел запускает контроллер, чтобы получить изображения и переместить робота, чтобы следовать за знаком. Контроллер делает следующие шаги:
Получает последнее изображение и сообщение одометрии от сети ROS.
Запускает алгоритм для обнаружения функций изображений (ExampleHelperSignFollowingProcessImg).
Генерирует команды управления из графика Stateflow® с помощью step.
Публикует скоростные команды управления к сети ROS.
Чтобы визуализировать изображение маскированное, робот видит, измените значение doVisualization переменная к true.
ExampleHelperSignFollowingSetupPreferences; % Control the visualization of the mask doVisualization = false; r = rosrate(10); receive(imgSub); % Wait to receive an image message before starting the loop receive(odomSub); while(~controller.done) % Get latest sensor messages and process them imgMsg = imgSub.LatestMessage; odomMsg = odomSub.LatestMessage; [img,pose] = ExampleHelperSignFollowingROSProcessMsg(imgMsg, odomMsg); % Run vision and control functions [mask,blobSize,blobX] = ExampleHelperSignFollowingProcessImg(img, colorThresholds); step(controller,'blobSize',blobSize,'blobX',blobX,'pose',pose); v = controller.v; w = controller.w; % Publish velocity commands velMsg.Linear.X = v; velMsg.Angular.Z = w; send(velPub,velMsg); % Optionally visualize % NOTE: Visualizing data will slow down the execution loop. % If you have Computer Vision Toolbox, we recommend using % vision.DeployableVideoPlayer instead of imshow. if doVisualization imshow(mask); title(['Linear Vel: ' num2str(v) ' Angular Vel: ' num2str(w)]); drawnow('limitrate'); end % Pace the execution loop. waitfor(r); end

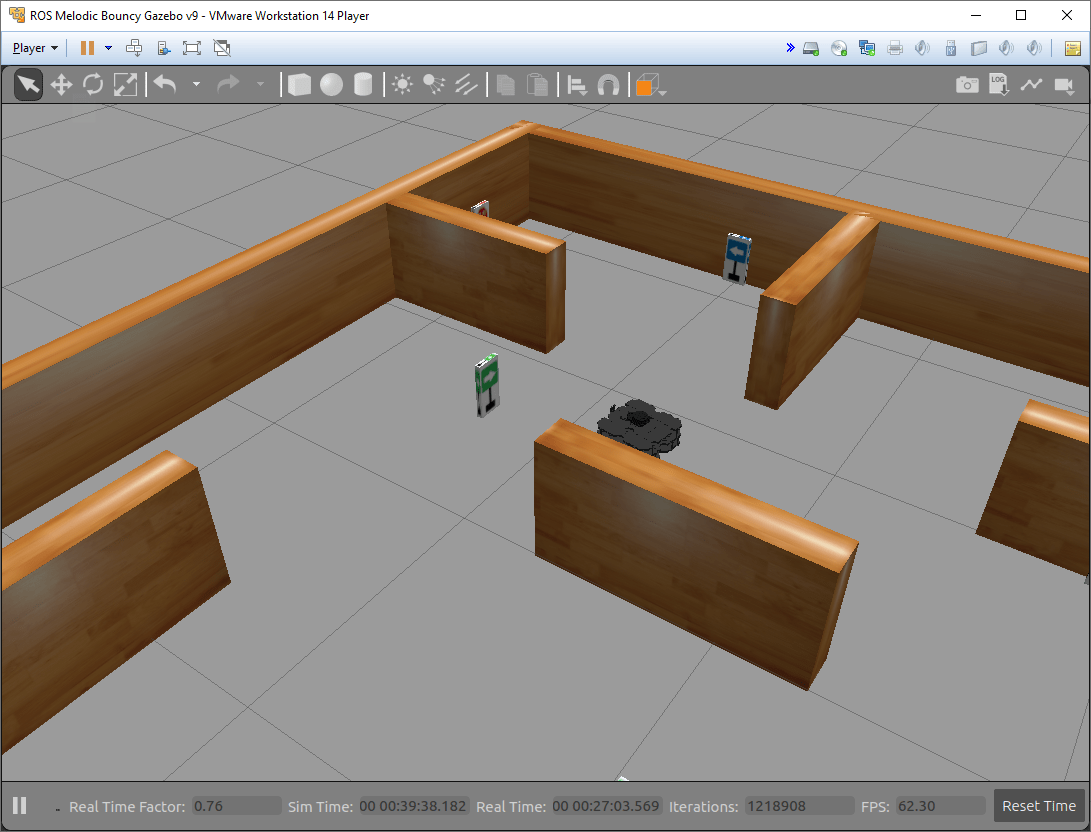

Необходимо видеть, что робот перемещается в ОСНОВАННОЕ НА ROS средство моделирования робота как показано ниже.
Робот следует за знаками и остановками в итоговом Знаке Стоп. Сбросьте сцену Gazebo после симуляции с помощью /gazebo/reset_simulation сервис. Создайте rossvcclient объект для обслуживания и использования call возразите функции, чтобы вызвать сервис и сбросить сцену симуляции Gazebo.
gazeboResetClient = rossvcclient('/gazebo/reset_simulation','DataFormat','struct'); call(gazeboResetClient);
После того, как контроллер проверяется, следующий шаг должен сгенерировать узел ROS для знака в соответствии с алгоритмом робота с помощью MATLAB Coder™ и развернуть его на удаленной Виртуальной машине под управлением Gazebo. Развертывание позволяет узлам ROS работать на удаленных машинах непосредственно, приводя к более быстрому выполнению. Создайте объект настройки MATLAB Coder, который использует "Robot Operating System (ROS)" оборудование. Для виртуальной машины Linux для ROS Toolbox, набор следующие параметры конфигурации перед удаленным развертыванием. Обратите внимание на то, что фактические значения могут отличаться для вашего удаленного устройства. Проверьте их перед развертыванием. Установите действие сборки на 'Build and Run' так, чтобы развернутый узел ROS начал выполняться после генерации кода.
cfg = coder.config("exe"); cfg.Hardware = coder.hardware("Robot Operating System (ROS)"); cfg.Hardware.DeployTo = 'Remote Device'; cfg.Hardware.RemoteDeviceAddress = '192.168.192.129'; cfg.Hardware.RemoteDeviceUsername = 'user'; cfg.Hardware.RemoteDevicePassword = 'password'; cfg.Hardware.BuildAction = "Build and run";
Используйте DeploySignFollowingRobotROS функция, которая содержит код алгоритма регулятора, проверенный в предыдущем разделе. Запустите следующую команду, чтобы сгенерировать узел ROS и развернуть контроллер. Необходимо видеть, что робот перемещается в мир Gazebo.
codegen DeploySignFollowingRobotROS -config cfg
Created archive file 'C:\Users\avijayar\OneDrive - MathWorks\Documents\MATLAB\Examples\ros-ex22554512\DeploySignFollowingRobotROS.tgz'.
Created build shell script 'C:\Users\avijayar\OneDrive - MathWorks\Documents\MATLAB\Examples\ros-ex22554512\build_ros_model.sh'.
---
Copy the archive and the shell script to a ROS device to build the ROS node.
Connecting to ROS device '192.168.192.129'.
Using Catkin workspace '~/catkin_ws' to build ROS node.
---
Transferring generated code for 'DeploySignFollowingRobotROS' to ROS device.
Starting build for ROS node.
---
