Мозаика схемы Simulink

Скрипт Open Live Script

В этом примере показано, как создать отчет с большой схемой что промежутки через несколько страниц.

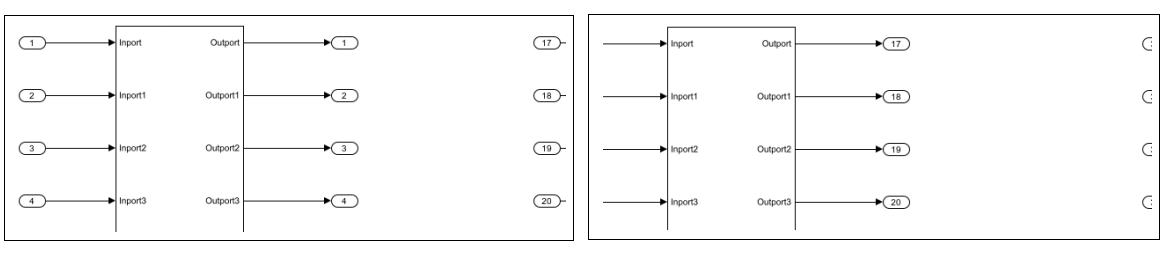

Создайте отчет с мозаиками изображений

Откройте модель с большой схемой.

model = 'slreportgen_demo_big_diagram';
open_system(model);

Создайте большой файл изображения, чтобы разделить в мозаики.

imgFile = [model '.png'];
print('-dpng', ['-s' model], imgFile);

Создайте и откройте отчет.

% To create a Word report, change the output type from "pdf" to "docx".
% To create an HTML report, change "pdf" to "html" or "html-file for
% a multifile or single-file report, respectively.
rpt = slreportgen.report.Report('myreport2', 'pdf');
open(rpt);

Получите информацию макета страницы.

pageLayout = rpt.Document.CurrentPageLayout;
pageSize = pageLayout.PageSize;
pageMargins = pageLayout.PageMargins;

Установите верхний колонтитул страницы и нижний колонтитул к 0 дюймам максимизировать пробел.

pageMargins.Header = '0in';
pageMargins.Footer = '0in';

Определите размер мозаики изображений, который соответствует на страницу. Оптимальный размер мозаики является размером страницы минус поля страницы, поля, заголовки и нижние колонтитулы. Кроме того, регулируйте высоту мозаики, чтобы позволить 0,5 дюйма для заголовка. Обратите внимание на то, что для документов в формате PDF, MATLAB Report Generator задает один дюйм как равный 96 пикселям.

dpi = 96;
units = mlreportgen.utils.units;

tileHeight = units.toPixels(pageSize.Height, 'Resolution', dpi) ...
    - units.toPixels(pageMargins.Top, 'Resolution', dpi) ...
    - units.toPixels(pageMargins.Bottom, 'Resolution', dpi) ...
    - units.toPixels(pageMargins.Header, 'Resolution', dpi) ...
    - units.toPixels(pageMargins.Footer, 'Resolution', dpi) ...
    - units.toPixels('0.5in', 'Resolution', dpi);

tileWidth = units.toPixels(pageSize.Width, 'Resolution', dpi) ...
    - units.toPixels(pageMargins.Left, 'Resolution', dpi) ...
    - units.toPixels(pageMargins.Right, 'Resolution', dpi) ...
    - units.toPixels(pageMargins.Gutter, 'Resolution', dpi);

tileSize = [tileWidth tileHeight];

Вызовите sliceImage локальную функцию (см. ниже) нарезать большой файл изображения в мозаики изображений.

tiles = sliceImage(imgFile, [tileWidth tileHeight]);

Добавьте изображения мозаики в отчет. Кроме того, также добавьте заголовок, чтобы указать, где изображение мозаики принадлежит относительно полного изображения.

for i = 1:numel(tiles)
    tile = tiles{i};
    formalImage = mlreportgen.report.FormalImage(tile.File);
    formalImage.ScaleToFit = false;
    formalImage.Caption = sprintf('row: %d, col: %d', tile.Row, tile.Col);
    add(rpt, formalImage);
end

Сгенерируйте и отобразите отчет.

close(rpt);
rptview(rpt);

Задайте sliceImage Локальную функцию

Чтобы нарезать файл изображения в мозаики, читайте в файле изображения и скопируйте части размера мозаики в файлы повторного изображения.

function tiles = sliceImage(imgFile, tileSize)
    % Read in the image file and determine the number of row and column
    % tiles. Note that the image data is row-major, where the rows are
    % specified first and the columns are second.
    img = imread(imgFile);
    imgSize = size(img);

    imgRows = imgSize(1); % image height
    imgCols = imgSize(2); % image width

    tileNumRows = tileSize(2); % tile height
    tileNumCols = tileSize(1); % tile width

    numCols = ceil(imgCols / tileNumCols);
    numRows = ceil(imgRows / tileNumRows);

    % Preallocate the tile data structures.
    tiles = cell(1, numCols*numRows);

    % Determine the base filename to create the tile image filenames.
    [fPath, fName, fExt] = fileparts(imgFile);
    tileName = fullfile(fPath, fName);

    % Iterate through all rows and columns.
    count = 0;
    for rowIdx = 1:numRows
        for colIdx = 1:numCols
            % Determine the starting and ending image data indices to copy
            % into the tile image.  At the edges, the ending indices are
            % the number of rows and number of columns.
            rowStart = (rowIdx - 1) * tileNumRows + 1;
            rowEnd = rowStart + tileNumRows - 1;

            colStart = (colIdx - 1) * tileNumCols + 1;
            colEnd = colStart + tileNumCols - 1;

            if (rowEnd >= imgRows)
                rowEnd = imgRows;
            end
            nTileRows = rowEnd - rowStart + 1;

            if (colEnd >= imgCols)
                colEnd = imgCols;
            end
            nTileCols = colEnd - colStart + 1;

            % Copy the tile image data onto a white image tile.
            tileImg = uint8(255 * ones(tileNumRows, tileNumCols, 3));
            tileImg(1:nTileRows, 1:nTileCols, :) = img(rowStart:rowEnd,...
                colStart:colEnd, :);

            % Write out the image tile.
            outFile = sprintf('%s_%d_%d.%s', tileName, rowIdx, colIdx, fExt);
            imwrite(tileImg, outFile);

            % Create the tile data structure to describe the tile.
            count = count + 1;
            tiles{count} = struct( ...
                'File', outFile, ...
                'Row', rowIdx, ...
                'Col', colIdx);
        end
    end
end
