Сквозная симуляция

Генерация сигналов, восстановление сигнала и сквозное моделирование линии спутниковой связи

Можно использовать функции Satellite Communications Toolbox, чтобы демодулировать и декодировать формы волны. Эти функции процесс получили сигналы под каналом аддитивного белого Гауссова шума (AWGN), приняв идеальную синхронизацию и идеальные условия РЧ.

Примеры, показанные в этом разделе, демонстрируют, как смоделировать сквозную линию связи и анализировать эффективность ссылки. Можно использовать эти примеры в качестве ссылки в верификации, анализе эффективности и тестировании фронтенда RF.

Функции

развернуть все

ccsdsTCConfigПараметры конфигурации TC CCSDS
ccsdsTCWaveformСгенерируйте форму волны TC CCSDS
ccsdsTMWaveformGeneratorСгенерируйте форму волны TM CCSDS
dvbs2WaveformGeneratorСгенерируйте форму волны DVB-S2
dvbs2xWaveformGeneratorСгенерируйте форму волны DVB-S2X
dvbrcs2WaveformGeneratorСгенерируйте форму волны DVB-RCS2
ccsdsTCIdealReceiverИдеальный приемник для формы волны TC CCSDS
dvbs2BitRecoverВосстановите биты для систем координат DVB-S2 PL
dvbrcs2RecoveryConfigПараметры конфигурации приемника для DVB-RCS2
dvbrcs2BitRecoverВосстановите биты для формы волны DVB-RCS2
comm.EVMИзмерьте величину вектора ошибок
comm.ErrorRateВычислите бит или коэффициент ошибок символа входных данных

Рекомендуемые примеры

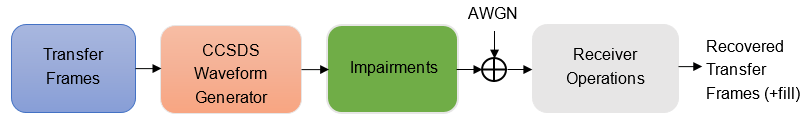

End-to-End CCSDS Telecommand Simulation with RF Impairments and Corrections

Сквозная симуляция телекоманд управления CCSDS с ухудшениями РЧ и коррекции

Измерьте BER и CLTUs, потерянный в ссылке TC CCSDS с добавленными ухудшениями RF и AWGN.

Скрипт Open Live Script

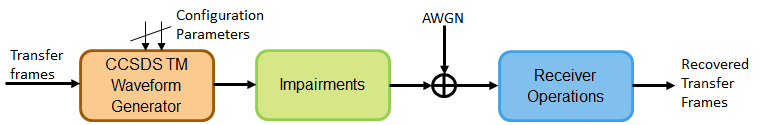

End-to-End CCSDS Telemetry Synchronization and Channel Coding Simulation with RF Impairments and Corrections

Сквозная телеметрическая симуляция кодирования синхронизации и канала CCSDS с ухудшениями RF и коррекции

Измерьте BER для ссылки TM CCSDS с добавленными ухудшениями RF и AWGN.

Скрипт Open Live Script

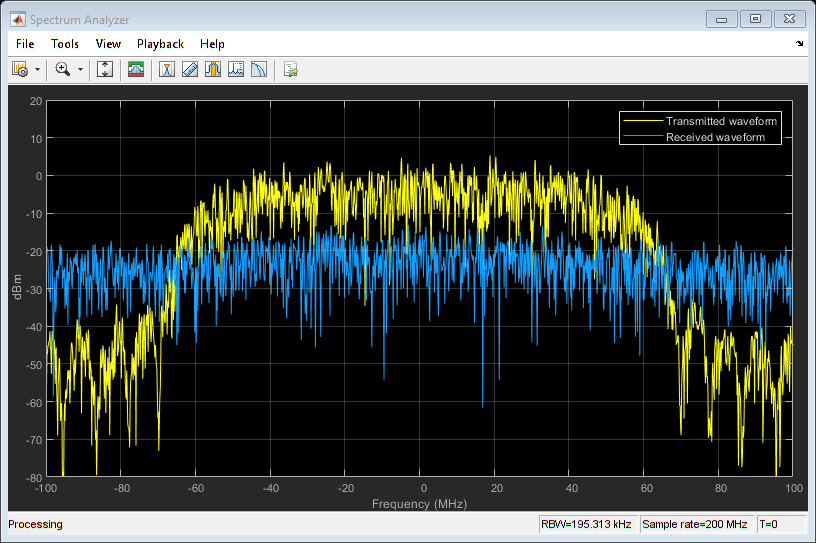

End-to-End CCSDS Flexible Advanced Coding and Modulation Simulation with RF Impairments and Corrections

Сквозная гибкая усовершенствованная симуляция кодирования и модуляции CCSDS с ухудшениями RF и коррекции

Измерьте BER для ссылки CCSDS FACM с добавленными ухудшениями RF и AWGN.

Скрипт Open Live Script
End-to-End DVB-S2 Simulation with RF Impairments and Corrections

Сквозная симуляция DVB-S2 с ухудшениями РЧ и коррекцией

Измерьте BER и PER для ссылки DVB-S2 с добавленными ухудшениями RF и AWGN.

Скрипт Open Live Script

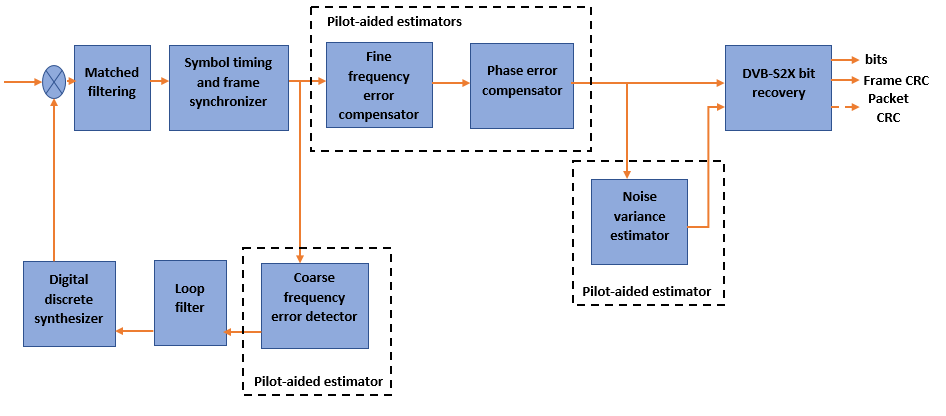

End-to-End DVB-S2X Simulation with RF Impairments and Corrections for Regular Frames

Сквозная симуляция DVB-S2X с ухудшениями RF и коррекции для регулярных систем координат

Измерьте BER и PER для ссылки DVB-S2X с регулярными системами координат с добавленными ухудшениями RF и AWGN.

Скрипт Open Live Script
End-to-End DVB-S2X Simulation with RF Impairments and Corrections for VL-SNR Frames

Сквозная симуляция DVB-S2X с ухудшениями RF и коррекции для систем координат VL-SNR

Измерьте BER и PER для ссылки DVB-S2X с системами координат VL-SNR с добавленными ухудшениями RF и AWGN.

Скрипт Open Live Script

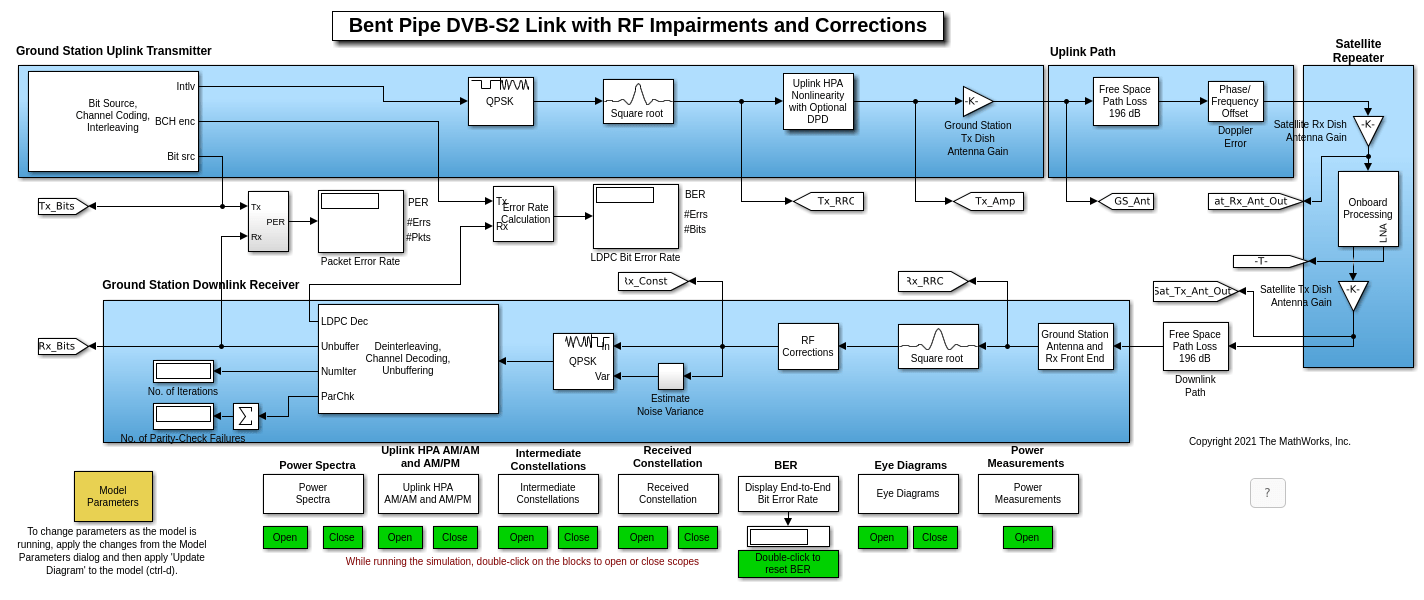

DVB-S2 Bent Pipe Simulation with RF Impairments and Corrections

Согнутая симуляция трубопровода DVB-S2 с ухудшениями RF и коррекции

Смоделируйте согнутую линию спутниковой связи трубопровода DVB-S2 и вычислите PER и LDPC кодирование BER.

Открыть скрипт
End-to-End QAM Simulation with RF Impairments and Corrections

Сквозная симуляция QAM с ухудшениями RF и коррекции

Предусматривает возможности визуализации видеть эффекты ухудшений RF и коррекций в спутниковом нисходящем канале. Ссылка использует 16-QAM модуляцию в присутствии AWGN и использует Мощный усилитель (HPA), чтобы преодолеть потери, сопоставленные со спутниковой связью. HPA вводит нелинейное поведение, которое, когда объединено с другими ухудшениями RF, требует использования методов смягчения.
