Объект анализа линий, принадлежащий Передатчику
Link объект задает объект анализа линий, принадлежащий Transmitter.
Можно создать Link объект с помощью link объектная функция Transmitter или Receiver объекты.
Sequence — Передатчик или ID приемникаМожно установить это свойство только при вызове Ссылки. После того, как вы вызовете Ссылку, это свойство только для чтения.
Передатчик или ID приемника в виде вектора из положительных чисел.
LineWidth — Визуальная ширина линии ссылкиВизуальная ширина линии ссылки в пикселях в виде скаляра в области значений (0 10].
Ширина линии не может быть более тонкой, чем ширина пикселя. Если вы устанавливаете ширину линии на значение, которое меньше ширины пикселя в вашей системе, отображения линии как один пиксель шириной.
LineColor — Цвет линии ссылкиRGB triplet | string scalar of color name | character vector of color nameЦвет линии ссылки в виде триплета RGB, шестнадцатеричного цветового кода, названия цвета или краткого названия.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB® использование во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
Пример: 'blue'
Пример: [0 0 1]
Пример: '#0000FF'
show | Объект Show в спутниковом средстве просмотра сценария |
ebno | Eb/No в итоговом узле ссылки |
linkPercentage | Процент времени, когда ссылка между первым и последним узлом в анализе линий закрывается |
linkStatus | Состояние закрытия ссылки между первым и последним узлом |
linkIntervals | Интервалы, во время которых закрывается ссылка |
hide | Скрывает спутниковую сущность сценария от средства просмотра |
Создайте спутниковый объект сценария.
![Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue](colororder1.png){kind=small}
![Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange](colororder2.png){kind=small}
![Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow](colororder3.png){kind=small}
![Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple](colororder4.png){kind=small}
![Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green](colororder5.png){kind=small}
![Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue](colororder6.png){kind=small}
![Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red](colororder7.png){kind=small}
startTime = datetime(2020,11,25,0,0,0);
stopTime = startTime + days(1);
sampleTime = 60; % seconds
sc = satelliteScenario(startTime,stopTime,sampleTime)sc =
satelliteScenario with properties:
StartTime: 25-Nov-2020
StopTime: 26-Nov-2020
SampleTime: 60
Viewers: [0x0 matlabshared.satellitescenario.Viewer]
Satellites: [1x0 matlabshared.satellitescenario.Satellite]
GroundStations: [1x0 matlabshared.satellitescenario.GroundStation]
AutoShow: 1
Добавьте спутник в сценарий.
semiMajorAxis = 10000000; % meters eccentricity = 0; inclination = 60; % degrees rightAscensionOfAscendingNode = 0; % degrees argumentOfPeriapsis = 0; % degrees trueAnomaly = 0; % degrees sat = satellite(sc,semiMajorAxis,eccentricity,inclination,rightAscensionOfAscendingNode,... argumentOfPeriapsis,trueAnomaly,"Name","Satellite");
Добавьте передатчик в спутник.
frequency = 27e9; % Hz power = 20; % dBW bitRate = 20; % Mbps systemLoss = 3; % dB txSat = transmitter(sat,"Name","Satellite Transmitter","Frequency",frequency,"power",power,... "BitRate",bitRate,"SystemLoss",systemLoss)
txSat =
Transmitter with properties:
Name: Satellite Transmitter
ID: 2
MountingLocation: [0; 0; 0] meters
MountingAngles: [0; 0; 0] degrees
Antenna: [1x1 satcom.satellitescenario.GaussianAntenna]
SystemLoss: 3 decibels
Frequency: 2.7e+10 Hertz
BitRate: 20 Mbps
Power: 20 decibel-watts
Links: [1x0 satcom.satellitescenario.Link]
Добавьте приемник в спутник.
gainToNoiseTemperatureRatio = 5; % dB/K systemLoss = 3; % dB rxSat = receiver(sat,"Name","Satellite Receiver","GainToNoiseTemperatureRatio",gainToNoiseTemperatureRatio,... "SystemLoss",systemLoss)
rxSat =
Receiver with properties:
Name: Satellite Receiver
ID: 3
MountingLocation: [0; 0; 0] meters
MountingAngles: [0; 0; 0] degrees
Antenna: [1x1 satcom.satellitescenario.GaussianAntenna]
SystemLoss: 3 decibels
GainToNoiseTemperatureRatio: 5 decibels/Kelvin
RequiredEbNo: 10 decibels
Задайте технические требования антенны повторителя.
dishDiameter = 0.5; % meters apertureEfficiency = 0.5; gaussianAntenna(txSat,"DishDiameter",dishDiameter,"ApertureEfficiency",apertureEfficiency); gaussianAntenna(rxSat,"DishDiameter",dishDiameter,"ApertureEfficiency",apertureEfficiency);
Добавьте две наземных станции в сценарий.
gs1 = groundStation(sc,"Name","Ground Station 1"); latitude = 52.2294963; % degrees longitude = 0.1487094; % degrees gs2 = groundStation(sc,latitude,longitude,"Name","Ground Station 2");
Добавьте карданов подвес в наземные станции. Этот карданов подвес позволяет вам регулировать антенны наземной станции, чтобы отследить спутник.
mountingLocation = [0; 0; -5]; % meters mountingAngles = [0; 180; 0]; % degrees gimbalGs1 = gimbal(gs1,"MountingLocation",mountingLocation,"MountingAngles",mountingAngles); gimbalGs2 = gimbal(gs2,"MountingLocation",mountingLocation,"MountingAngles",mountingAngles);
Отследите спутник с помощью карданова подвеса.
pointAt(gimbalGs1,sat); pointAt(gimbalGs2,sat);
Добавьте передатчик, чтобы установить в карданном подвесе gimbalGs1.
frequency = 30e9; % Hz power = 40; % dBW bitRate = 20; % Mbps txGs1 = transmitter(gimbalGs1,"Name","Ground Stationn 1 Transmitter","Frequency",frequency,... "Power",power,"BitRate",bitRate);
Добавьте приемник, чтобы установить в карданном подвесе gimbalGs2.
requiredEbNo = 14; % dB rxGs2 = receiver(gimbalGs2,"Name","Ground Station 2 Receiver","RequiredEbNo",requiredEbNo);
Задайте технические требования антенны наземных станций.
dishDiameter = 5; % meters gaussianAntenna(txGs1,"DishDiameter",dishDiameter); gaussianAntenna(rxGs2,"DishDiameter",dishDiameter);
Добавьте анализ линий в передатчик txGs1.
lnk = link(txGs1,rxSat,txSat,rxGs2)
lnk =
Link with properties:
Sequence: [8 3 2 9]
LineWidth: 1
LineColor: [0 1 0]
Определите времена когда наземная станция gs1 может отправить данные в наземную станцию gs2 через спутник.
linkIntervals(lnk)
ans=4×8 table
Source Target IntervalNumber StartTime EndTime Duration StartOrbit EndOrbit
_______________________________ ___________________________ ______________ ____________________ ____________________ ________ __________ ________
"Ground Stationn 1 Transmitter" "Ground Station 2 Receiver" 1 25-Nov-2020 00:26:00 25-Nov-2020 00:40:00 840 NaN NaN
"Ground Stationn 1 Transmitter" "Ground Station 2 Receiver" 2 25-Nov-2020 03:24:00 25-Nov-2020 03:36:00 720 NaN NaN
"Ground Stationn 1 Transmitter" "Ground Station 2 Receiver" 3 25-Nov-2020 06:20:00 25-Nov-2020 06:36:00 960 NaN NaN
"Ground Stationn 1 Transmitter" "Ground Station 2 Receiver" 4 25-Nov-2020 22:25:00 25-Nov-2020 22:38:00 780 NaN NaN

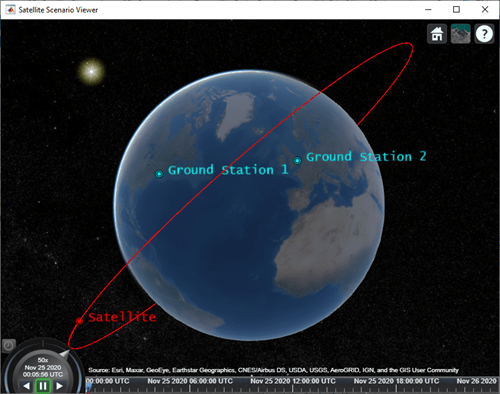

Визуализируйте ссылку с помощью Спутникового Средства просмотра Сценария.
play(sc);
