Мультискачкообразно переместите ссылку спутниковой связи между двумя наземными станциями

Этот пример демонстрирует, как настроить ссылку спутниковой связи мультитранзитного участка между двумя наземными станциями. Первая наземная станция расположена в Индии (Наземная станция 1), и вторая наземная станция расположена в Австралии (Наземная станция 2). Ссылка направлена через два спутника (Спутник 1 и Спутник 2). Каждый спутник действует как регенеративный повторитель. Регенеративный повторитель принимает входящий сигнал, и затем демодулирует, повторно модулирует, усиливает и ретранслирует принятый сигнал. Времена в течение дня, в течение которого Наземная станция 1 может отправить данные в Наземную станцию 2, определяются.

Создайте спутниковый сценарий

Используйте satelliteScenario создать спутниковый сценарий. Используйте datetime задавать время начала и время остановки сценария. Установите шаг расчета на 60 секунд.

startTime = datetime(2020,8,19,20,55,0); % 19 August 2020 8:55 PM UTC
stopTime = startTime + days(1);          % 20 August 2020 8:55 PM UTC
sampleTime = 60;                         % seconds
sc = satelliteScenario(startTime,stopTime,sampleTime);

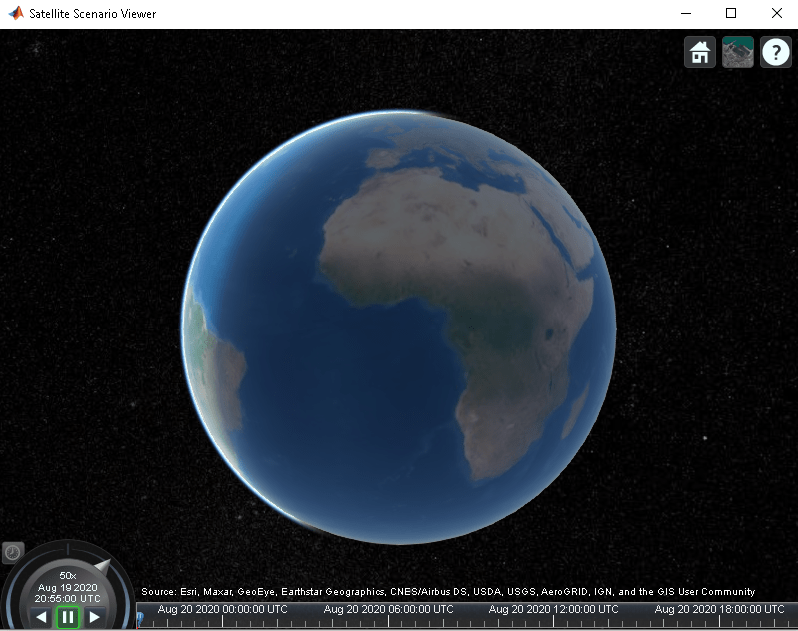

Запустите спутниковое средство просмотра сценария

Используйте satelliteScenarioViewer запустить Спутниковое Средство просмотра Сценария.

satelliteScenarioViewer(sc);

Добавьте спутники

Используйте satellite добавить Спутник 1 и Спутник 2 к сценарию путем указывания их Кеплеровских орбитальных элементов, соответствующих времени начала сценария.

semiMajorAxis = 10000000;          % meters
eccentricity = 0;
inclination = 0;                   % degrees
rightAscensionOfAscendingNode = 0; % degrees
argumentOfPeriapsis = 0;           % degrees
trueAnomaly = 0;                   % degrees
sat1 = satellite(sc, ...
    semiMajorAxis, ...
    eccentricity, ...
    inclination, ...
    rightAscensionOfAscendingNode, ...
    argumentOfPeriapsis, ...
    trueAnomaly, ...
    "Name","Satellite 1", ...
    "OrbitPropagator","two-body-keplerian");
semiMajorAxis = 10000000;            % meters
eccentricity = 0;
inclination = 30;                    % degrees
rightAscensionOfAscendingNode = 120; % degrees
argumentOfPeriapsis = 0;             % degrees
trueAnomaly = 300;                   % degrees
sat2 = satellite(sc, ...
    semiMajorAxis, ...
    eccentricity, ...
    inclination, ...
    rightAscensionOfAscendingNode, ...
    argumentOfPeriapsis, ...
    trueAnomaly, ...
    "Name","Satellite 2", ...
    "OrbitPropagator","two-body-keplerian");

Добавьте карданов подвес в спутники

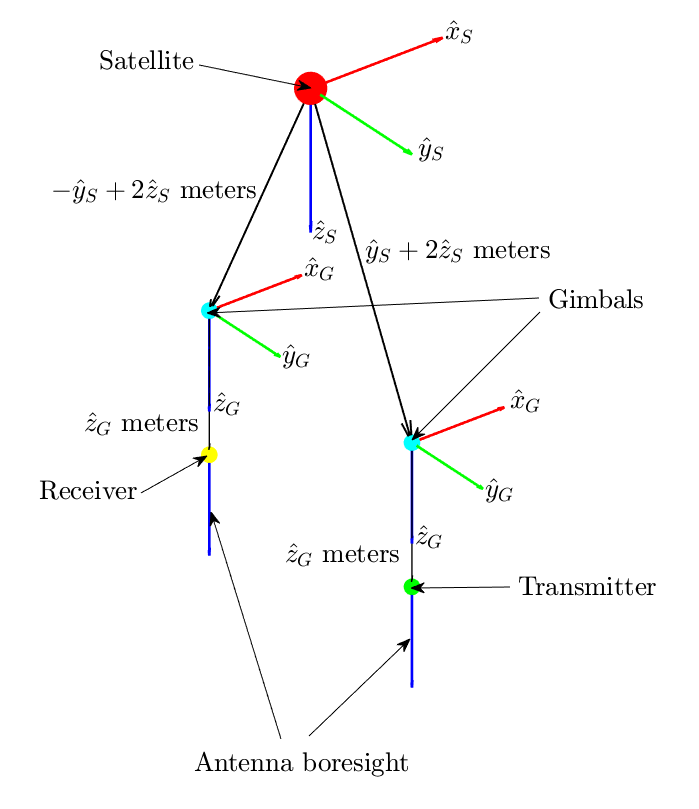

Используйте gimbal добавить карданов подвес в спутники. Каждый спутник состоит из двух карданова подвеса на противоположных сторонах спутника. Один карданов подвес содержит антенну приемника, и другой карданов подвес содержит антенну передатчика. Монтирующееся местоположение задано в декартовых координатах в системе координат тела спутника, который задан (xˆS,yˆS,zˆS), где xˆS, yˆS и zˆS крен, тангаж и оси рыскания соответственно, спутника. Монтирующееся местоположение карданова подвеса, который содержит приемник, -yˆS+2zˆS метры и тот из карданова подвеса, который содержит передатчик, yˆS+2zˆS метры, как проиллюстрировано в схеме ниже.

gimbalSat1Tx = gimbal(sat1, ...
    "MountingLocation",[0;1;2]);  % meters
gimbalSat2Tx = gimbal(sat2, ...
    "MountingLocation",[0;1;2]);  % meters
gimbalSat1Rx = gimbal(sat1, ...
    "MountingLocation",[0;-1;2]); % meters
gimbalSat2Rx = gimbal(sat2, ...
    "MountingLocation",[0;-1;2]); % meters

Добавьте приемники и передатчики к карданову подвесу

Каждый спутник состоит из приемника и передатчика, составляя регенеративный повторитель. Используйте receiver добавить приемник в карданов подвес gimbalSat1Rx и gimbalSat2Rx. Монтирующееся местоположение приемной антенны относительно карданова подвеса zˆG метры, как проиллюстрировано в схеме выше. Усиление приемника к шумовому температурному отношению является 3dB/K, и необходимый Eb/No составляет 4 дБ.

sat1Rx = receiver(gimbalSat1Rx, ...
    "MountingLocation",[0;0;1], ...      % meters
    "GainToNoiseTemperatureRatio",3, ... % decibels/Kelvin
    "RequiredEbNo",4);                   % decibels
sat2Rx = receiver(gimbalSat2Rx, ...
    "MountingLocation",[0;0;1], ...      % meters
    "GainToNoiseTemperatureRatio",3, ... % decibels/Kelvin
    "RequiredEbNo",4);                   % decibels

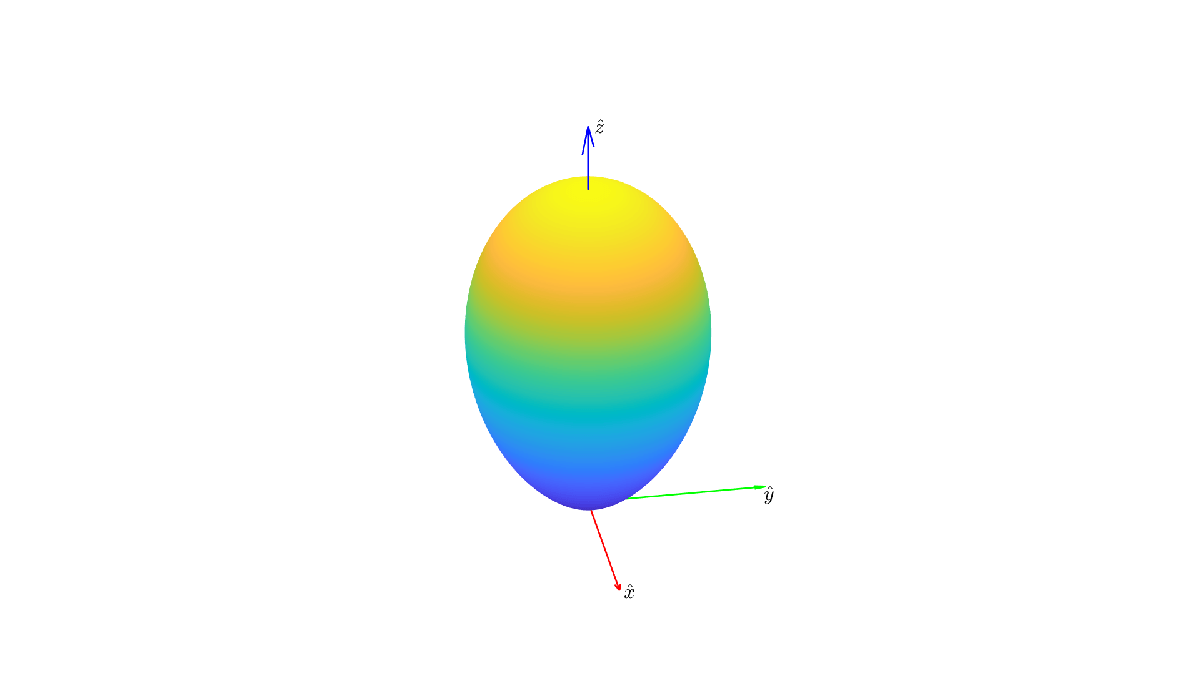

Используйте gaussianAntenna установить диаметр тарелки антенн приемника на спутниках к 0,5 м. Гауссова антенна имеет диаграмму направленности, которая достигает максимума в ее опорном направлении и затуханиях, радиальных симметрично на основе Распределения Гаусса при отодвигании от опорного направления, как показано в схеме ниже. Пиковое усиление является функцией диаметра тарелки и апертурного КПД.

gaussianAntenna(sat1Rx, ...
    "DishDiameter",0.5); % meters
gaussianAntenna(sat2Rx, ...
    "DishDiameter",0.5); % meters

Используйте transmitter добавить передатчик в карданов подвес gimbalSat1Tx и gimbalSat2Tx. Монтирующееся местоположение передающей антенны относительно карданова подвеса zˆG метры, где (xˆG,yˆG,zˆG) задайте систему координат тела карданова подвеса. Опорное направление антенны выравнивается с zˆG. Оба спутника передают со степенью 15 dBW. Передатчик встроенный Спутник 1 используется в перекрестной ссылке для отправки данных к Спутнику 2 на частоте 30 ГГц. Передатчик встроенный Спутник 2 используется в нисходящем канале к Наземной станции 2 на частоте 27 ГГц.

sat1Tx = transmitter(gimbalSat1Tx, ...
    "MountingLocation",[0;0;1], ... % meters
    "Frequency",30e9, ...           % hertz
    "Power",15);                    % decibel watts
sat2Tx = transmitter(gimbalSat2Tx, ...
    "MountingLocation",[0;0;1], ... % meters
    "Frequency",27e9, ...           % hertz
    "Power",15);                    % decibel watts

Как приемник, передатчик также использует Гауссову антенну. Установите диаметр тарелки антенн передатчика спутников к 0,5 м.

gaussianAntenna(sat1Tx, ...
    "DishDiameter",0.5); % meters
gaussianAntenna(sat2Tx, ...
    "DishDiameter",0.5); % meters

Добавьте наземные станции

Используйте groundStation добавить наземные станции в Индии (Наземная станция 1) и Австралия (Наземная станция 2).

latitude = 12.9436963;  % degrees
longitude = 77.6906568; % degrees
gs1 = groundStation(sc, ...
    latitude, ...
    longitude, ...
    "Name","Ground Station 1");
latitude = -33.7974039;  % degrees
longitude = 151.1768208; % degrees
gs2 = groundStation(sc, ...
    latitude, ...
    longitude, ...
    "Name","Ground Station 2");

Добавьте карданов подвес в каждую наземную станцию

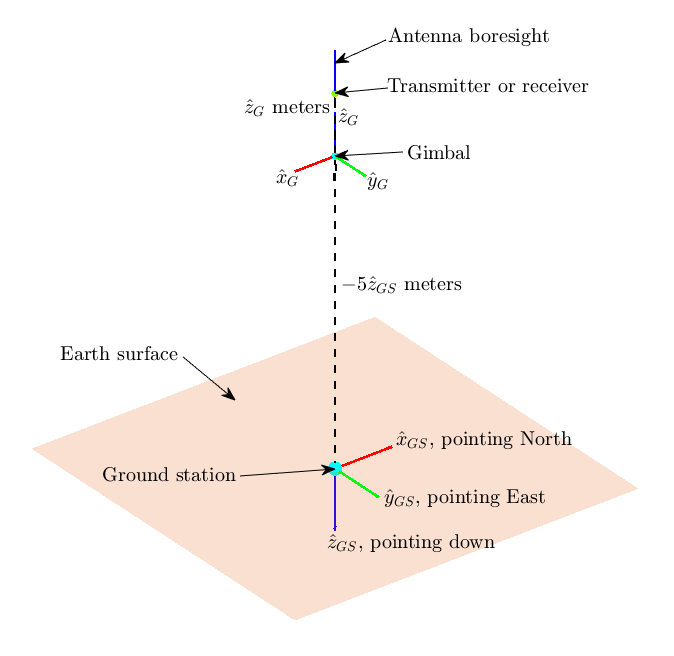

Используйте gimbal добавить карданов подвес в Наземную станцию 1 и Наземную станцию 2. Карданов подвес в Наземной станции 1 содержит передатчик, и карданов подвес в Наземной станции 2 содержит приемник. Карданов подвес расположен на 5 метров выше их соответствующих наземных станций, как проиллюстрировано в схеме ниже. Следовательно, их местоположения монтирования -5zˆGS метры, где (xˆGS,yˆGS,zˆGS) задайте связанную ось наземных станций. xˆGS, yˆGS и zˆGS всегда указывайте Север, Восток и вниз соответственно. Поэтому zˆGS компонент карданова подвеса составляет-5 метров так, чтобы они были размещены над землей станция а не ниже. Кроме того, по умолчанию, монтирующиеся углы карданова подвеса таковы что их оси тела (xˆG,yˆG,zˆG) выравниваются с родительским элементом (в этом случае, наземная станция) оси тела (xˆGS,yˆGS,zˆGS). В результате, когда карданов подвес не управляется, их zˆG ось указывает прямо вниз, и так делает антенну, присоединенную к нему с помощью углов монтирования значения по умолчанию также. Поэтому необходимо установить монтирующийся угол тангажа на 180 градусов, так, чтобы zˆG точки прямо, когда карданов подвес не управляется.

gimbalGs1 = gimbal(gs1, ...
    "MountingAngles",[0;180;0], ... % degrees
    "MountingLocation",[0;0;-5]);   % meters
gimbalGs2 = gimbal(gs2, ...
    "MountingAngles",[0;180;0], ... % degrees
    "MountingLocation",[0;0;-5]);   % meters

Добавьте передатчики и приемники к карданову подвесу наземной станции

Используйте transmitter добавить передатчик в карданов подвес в Наземной станции 1. Восходящий передатчик отправляет данные в Спутник 1 на частоте 30 ГГц и степени 30 dBW. Антенна передатчика смонтирована в zˆG метры относительно карданова подвеса.

gs1Tx = transmitter(gimbalGs1, ...
    "Name","Ground Station 1 Transmitter", ...
    "MountingLocation",[0;0;1], ... % meters
    "Frequency",30e9, ...           % hertz
    "Power",30);                    % decibel watts

Используйте gaussianAntenna установить диаметр тарелки антенны передатчика к 2 м.

gaussianAntenna(gs1Tx, ...
    "DishDiameter",2); % meters

Используйте receiver добавить приемник в карданов подвес в Наземной станции 2, чтобы получить нисходящие данные из Спутника 2. Усиление приемника к шумовому температурному отношению является 3 dB/K, и необходимый Eb/No составляет 1 дБ. Монтирующееся местоположение антенны приемника zˆG метры относительно карданова подвеса.

gs2Rx = receiver(gimbalGs2, ...
    "Name","Ground Station 2 Receiver", ...
    "MountingLocation",[0;0;1], ...      % meters
    "GainToNoiseTemperatureRatio",3, ... % decibels/Kelvin
    "RequiredEbNo",1);                   % decibels

Используйте gaussianAntenna установить диаметр тарелки антенны приемника к 2 м.

gaussianAntenna(gs2Rx, ...
    "DishDiameter",2); % meters

Поставьте цели отслеживания для карданова подвеса

По качеству лучшей ссылки антенны должны постоянно указывать на свои соответствующие цели. Карданов подвес может управляться независимый от их родительских элементов (спутник или наземная станция), и сконфигурировал, чтобы отследить другие спутники и наземные станции. Используйте pointAt поставить цель отслеживания для карданова подвеса так, чтобы:

  • Антенна передатчика в Наземной станции 1 точка в Спутнике 1

  • Антенна приемника на борту Спутника 1 точка в Наземной станции 1

  • Антенна передатчика на борту Спутника 1 точка в Спутнике 2

  • Антенна приемника на борту Спутника 2 точки в Спутнике 1

  • Антенна передатчика на борту Спутника 2 точки в Наземной станции 2

  • Антенна приемника в Наземной станции 2 точки в Спутнике 2

pointAt(gimbalGs1,sat1);
pointAt(gimbalSat1Rx,gs1);
pointAt(gimbalSat1Tx,sat2);
pointAt(gimbalSat2Rx,sat1);
pointAt(gimbalSat2Tx,gs2);
pointAt(gimbalGs2,sat2);

Когда цель для карданова подвеса поставлена, zˆG ось отследит цель. Поскольку антенна включена zˆG и его опорное направление выравнивается с zˆG, антенна также отследит желаемую цель.

Добавьте анализ линий и визуализируйте сценарий

Используйте link добавить анализ линий в передатчик в Наземной станции 1. Ссылка имеет регенеративный тип повторителя, который происходит в gs1Tx и концы в gs2Rx, и направлен через sat1Rx, sat1Tx, sat2Rx и sat2Tx.

lnk = link(gs1Tx,sat1Rx,sat1Tx,sat2Rx,sat2Tx,gs2Rx);

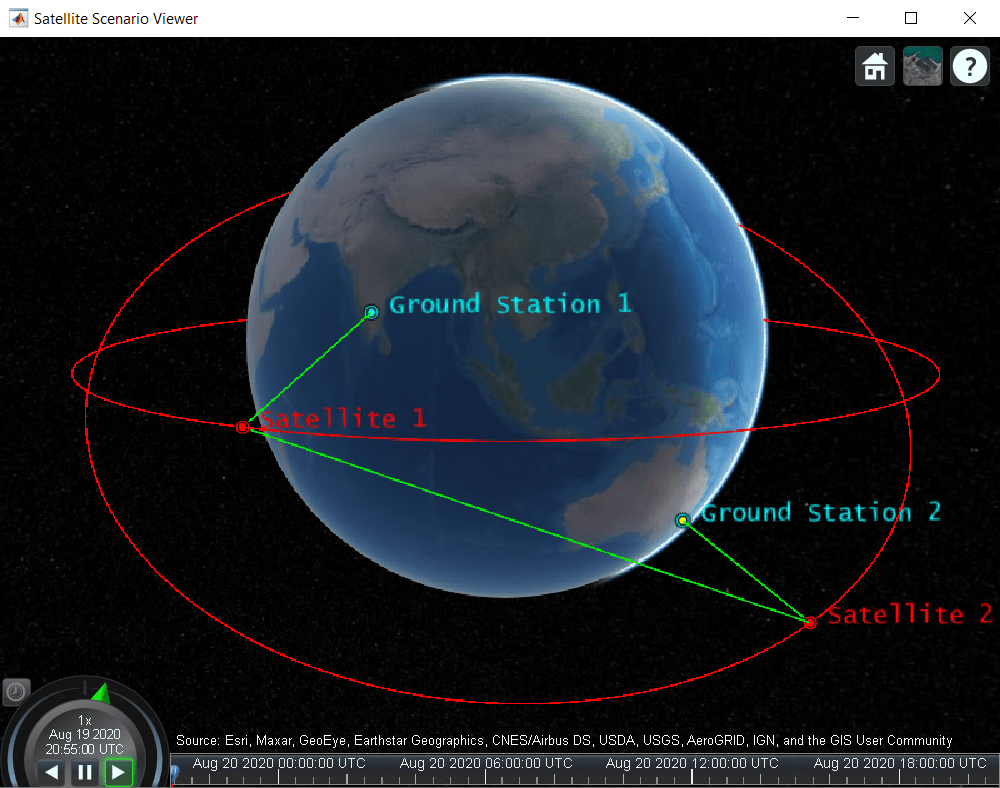

Спутниковое Средство просмотра Сценария автоматически обновляется, чтобы отобразить целый сценарий. Используйте средство просмотра в качестве визуального подтверждения, что сценарий был настроен правильно. Зеленые линии представляют ссылку и подтверждают, что ссылка закрывается.

Определите Времена, Когда Ссылка закрывается, и Визуализируйте Закрытия Ссылки

Используйте linkIntervals метод, чтобы определить времена, когда ссылка закрывается. linkIntervals метод выводит таблицу запуска и времена остановки закрытий ссылки, которые представляют интервалы, во время которых Наземная станция 1 может отправить данные в Наземную станцию 2. Источник и цель является первыми и последними узлами в ссылке. Если один из Источника или Цели находится на спутнике, StartOrbit и EndOrbit обеспечивают количество орбиты источника или предназначаются для спутника, что они присоединяются непосредственно или через карданов подвес, запускающийся со времени начала сценария. Если и Источник и цель присоединен к спутнику, StartOrbit и EndOrbit обеспечивают количество орбиты спутника, к которому присоединяется Источник. И начиная с Источника и цели присоединены к наземным станциям, StartOrbit и EndOrbit является NaN.

linkIntervals(lnk)
ans=6×8 table
                Source                          Target               IntervalNumber         StartTime                EndTime           Duration    StartOrbit    EndOrbit
    ______________________________    ___________________________    ______________    ____________________    ____________________    ________    __________    ________

    "Ground Station 1 Transmitter"    "Ground Station 2 Receiver"          1           19-Aug-2020 20:55:00    19-Aug-2020 21:20:00      1500         NaN          NaN
    "Ground Station 1 Transmitter"    "Ground Station 2 Receiver"          2           19-Aug-2020 23:38:00    20-Aug-2020 00:21:00      2580         NaN          NaN
    "Ground Station 1 Transmitter"    "Ground Station 2 Receiver"          3           20-Aug-2020 09:34:00    20-Aug-2020 09:50:00       960         NaN          NaN
    "Ground Station 1 Transmitter"    "Ground Station 2 Receiver"          4           20-Aug-2020 12:26:00    20-Aug-2020 12:58:00      1920         NaN          NaN
    "Ground Station 1 Transmitter"    "Ground Station 2 Receiver"          5           20-Aug-2020 15:25:00    20-Aug-2020 16:05:00      2400         NaN          NaN
    "Ground Station 1 Transmitter"    "Ground Station 2 Receiver"          6           20-Aug-2020 18:28:00    20-Aug-2020 19:13:00      2700         NaN          NaN

Используйте play визуализировать симуляцию сценария с ее времени начала ко времени остановки. Зеленые линии исчезают каждый раз, когда ссылка не может быть закрыта.

play(sc);

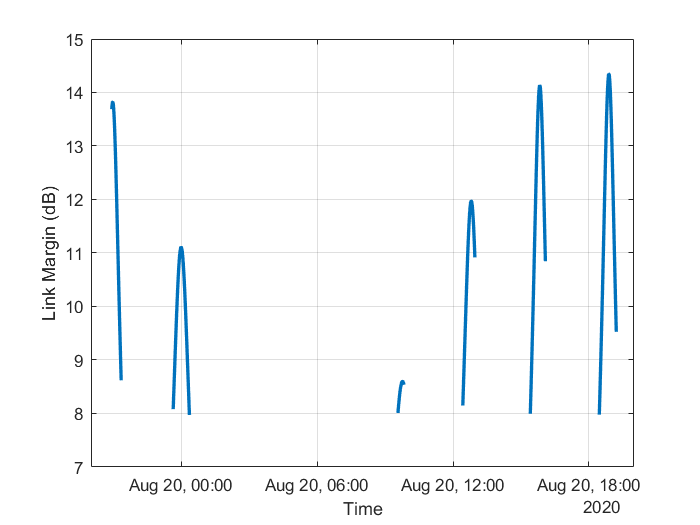

Постройте поле ссылки в наземной станции 2

Поле ссылки в приемнике является различием между энергией на бит к отношению спектральной плотности мощности шума (Eb/No) в приемнике и его RequiredEbNo. Для успешного закрытия ссылки поле ссылки должно быть положительным во всех узлах приемника. Выше поле ссылки, лучше качество ссылки. Вычислить поле ссылки в итоговом узле, то есть, Наземная станция 2 Приемника, ebno использования получить историю Eb/No в Наземной станции 2 Приемника и вычесть его RequiredEbNo от этого количества, чтобы получить поле ссылки. Кроме того, используйте plot построить вычислить поле ссылки.

[e, time] = ebno(lnk);
margin = e - gs2Rx.RequiredEbNo;
plot(time,margin,"LineWidth",2);
xlabel("Time");
ylabel("Link Margin (dB)");
grid on;

Разрывы в графике подразумевают, что связь была разорвана прежде, чем достигнуть итогового узла в ссылке, или угол обзора между итоговым узлом и узлом перед ним, то есть, Спутник 2, был поврежден. Во все другие времена поле ссылки положительно. Это подразумевает, что Спутник 2 степени Передатчика и Наземная станция 2 чувствительности Приемника всегда достаточен. Это также подразумевает, что поле положительно во всех других транзитных участках ссылки.

Измените Необходимый Eb/No и Наблюдайте Эффект на Интервалах Ссылки

Увеличьте RequiredEbNo из приемника в Наземной станции 2 от 1 дБ до 10 дБ и повторно вычисляют интервалы ссылки. Увеличение RequiredEbNo по существу уменьшает чувствительность Наземной станции 2 Приемника. Это негативно влияет на результирующие времена закрытия ссылки. Количество закрытых отбрасываний интервалов ссылки от шесть до пять, и длительность закрытых интервалов ссылки короче.

gs2Rx.RequiredEbNo = 10; % decibels
linkIntervals(lnk)
ans=5×8 table
                Source                          Target               IntervalNumber         StartTime                EndTime           Duration    StartOrbit    EndOrbit
    ______________________________    ___________________________    ______________    ____________________    ____________________    ________    __________    ________

    "Ground Station 1 Transmitter"    "Ground Station 2 Receiver"          1           19-Aug-2020 20:55:00    19-Aug-2020 21:18:00      1380         NaN          NaN
    "Ground Station 1 Transmitter"    "Ground Station 2 Receiver"          2           19-Aug-2020 23:43:00    20-Aug-2020 00:15:00      1920         NaN          NaN
    "Ground Station 1 Transmitter"    "Ground Station 2 Receiver"          3           20-Aug-2020 12:30:00    20-Aug-2020 12:58:00      1680         NaN          NaN
    "Ground Station 1 Transmitter"    "Ground Station 2 Receiver"          4           20-Aug-2020 15:29:00    20-Aug-2020 16:05:00      2160         NaN          NaN
    "Ground Station 1 Transmitter"    "Ground Station 2 Receiver"          5           20-Aug-2020 18:32:00    20-Aug-2020 19:13:00      2460         NaN          NaN

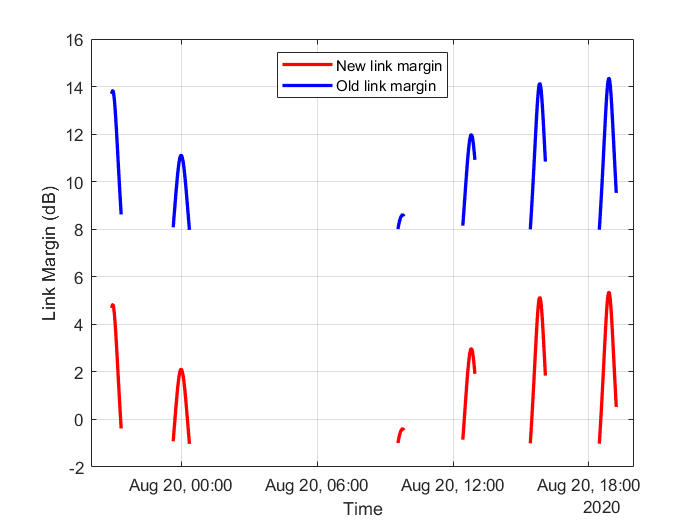

Кроме того, увеличение RequiredEbNo негативно влияет на поле ссылки. Чтобы наблюдать это, повторно вычислите и постройте новое поле ссылки и сравните его с предыдущим графиком. Поле ссылки уменьшало в целом, подразумевая, что качество ссылки понизилось в результате сокращения чувствительности приемника путем увеличения RequiredEbNo. В определенных экземплярах поле ссылки отрицательно, показывая, что существуют времена, когда ссылка действительно становится поврежденной в Наземной станции 2 Приемника, даже если это имеет угол обзора к Спутнику 2. Это подразумевает, что закрытие ссылки иногда ограничивается полем ссылки, в противоположность только углу обзора между смежными узлами.

[e, newTime] = ebno(lnk);
newMargin = e - gs2Rx.RequiredEbNo;
plot(newTime,newMargin,"r",time,margin,"b","LineWidth",2);
xlabel("Time");
ylabel("Link Margin (dB)");
legend("New link margin","Old link margin","Location","north");
grid on;

Следующие шаги

Этот пример продемонстрировал, как настроить мультитранзитный участок регенеративная ссылка типа повторителя и как определить времена, когда ссылка закрывается. Времена закрытия ссылки под влиянием поля ссылки в каждом приемнике в ссылке. Поле ссылки является различием между энергией на бит к отношению спектральной плотности мощности шума (Eb/No) в приемнике и необходимым Eb/No. Eb/No в приемнике является функцией:

  • Орбита и указывающий режим спутников, содержащих передатчики и приемники

  • Положение наземных станций, содержащих передатчики и приемники

  • Положение, ориентация и указывающий режим карданова подвеса, содержащего передатчики и приемники

  • Положение и ориентация передатчиков и приемников относительно их родительских элементов

  • Технические требования передатчиков - степень, частота, битрейт и системная потеря

  • Технические требования приемников - получают к шумовому температурному отношению, требуемому Eb/No и системной потере

  • Технические требования антенн передатчика и приемника, таких как диаметр тарелки и апертурный КПД для Гауссовой антенны

Измените вышеупомянутые параметры и наблюдайте, что их удар на ссылку выполняет различные типы какой - если исследования.
