Освободивший буфер DDR2 с PLL архитектурный набор
Реализуйте освободивший буфер интерфейс DDR2 с буфером часов PLL для верификации постразмещения или предварительного анализа топологии.
Это освободило буфер DDR2 с PLL, архитектурный набор целостности сигнала включает все сети передачи, синхронизируя модели, уровни обработки формы волны и типовые модели для освободившего буфер интерфейса DDR2 с буфером часов PLL. Это включает типовые буферные модели для контроллера DDR2, PLL и SDRAM, наряду с полностью функциональными моделями синхронизации и полными уровнями обработки формы волны. Можно изменить набор, чтобы совпадать точной реализацией. Затем выполните полный анализ пробела решения перед размещением и/или полную верификацию постразмещения по качеству формы волны и полям синхронизации.
Открытый освободил буфер DDR2 с набором PLL

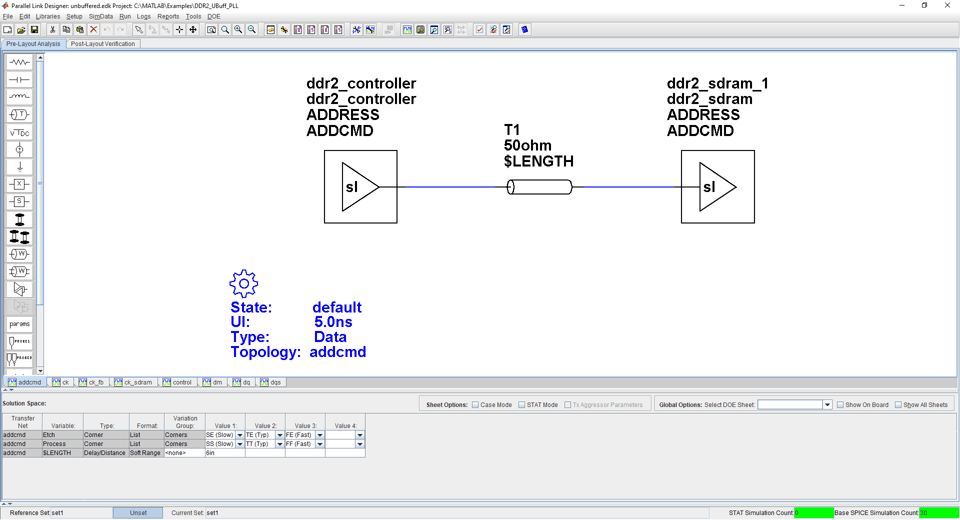

Откройте освободивший буфер DDR2 с набором PLL в приложении Parallel Link Designer с помощью openSignalIntegrityKit функция.
openSignalIntegrityKit("DDR2_UBuff_PLL");
Обзор набора
Для получения дополнительной информации об освободившем буфер DDR2 с PLL архитектурный набор целостности сигнала, включая блок-схемы, конфигурации системы, сети передачи, и библиотеки, наряду с инструкциями относительно того, как настроить набор для определенной реализации, отсылает к документу DDR2_Unbuffered_With_PLL.pdf, который присоединен к этому примеру как к вспомогательному файлу.
