Указанный архитектурный набор DDR3
Реализуйте интерфейс Registered DDR3 для верификации постразмещения или предварительного анализа топологии.
Это Зарегистрированный архитектурный набор целостности сигнала DDR3 включает сети передачи, синхронизируя модели, уровни обработки формы волны и типовые модели для зарегистрированного интерфейса DDR3. Это включает типовые буферные модели для контроллера DDR3, регистра и SDRAM, наряду с полностью функциональными моделями синхронизации и полными уровнями обработки формы волны. Можно изменить набор, чтобы совпадать точной реализацией. Затем выполните полный анализ пробела решения перед размещением и/или полную верификацию постразмещения по качеству формы волны и полям синхронизации.
Открытый зарегистрированный набор DDR3

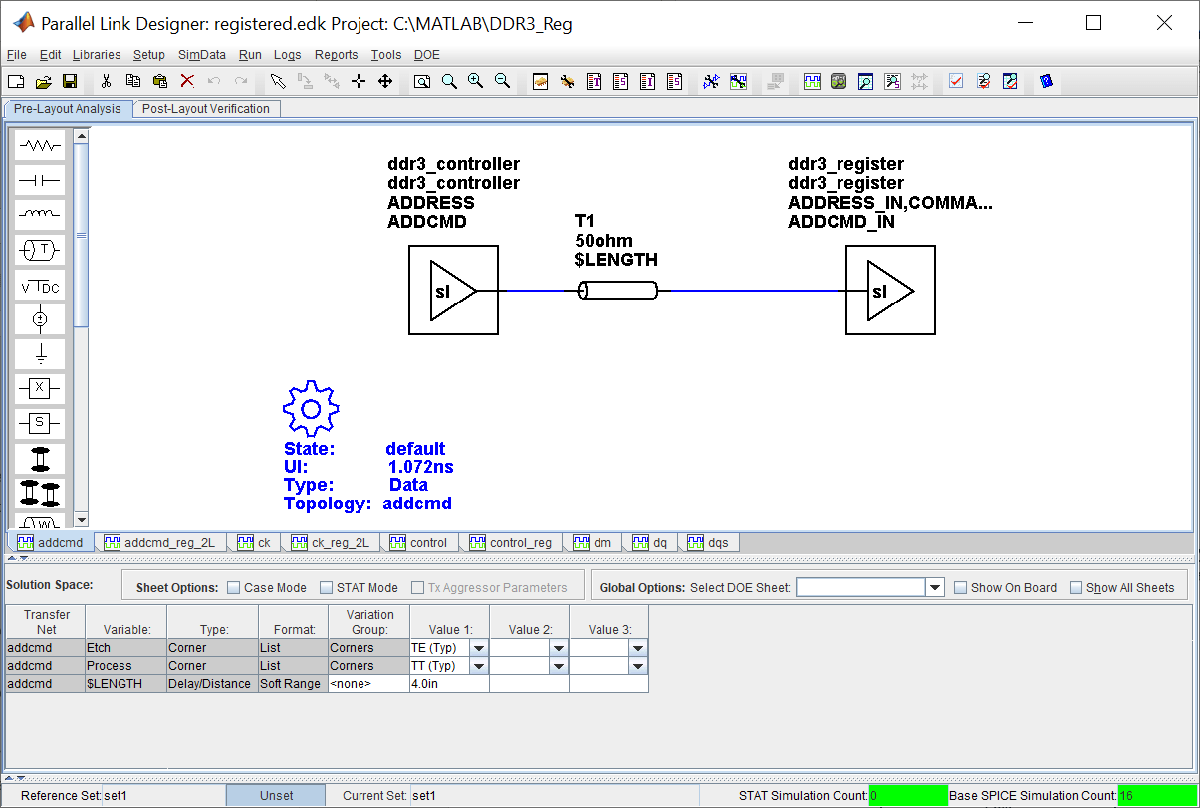

Откройте Зарегистрированный набор DDR3 в приложении Parallel Link Designer с помощью openSignalIntegrityKit функция.
openSignalIntegrityKit("DDR3_Reg");
Обзор набора
Для получения дополнительной информации о Зарегистрированном архитектурном наборе целостности сигнала DDR3, включая блок-схемы, конфигурации системы, сети передачи и библиотеки, наряду с инструкциями относительно того, как настроить набор для определенной реализации, отсылают к документу DDR3_Registered.pdf, который присоединен к этому примеру как к вспомогательному файлу.
Ссылки
[1] JEDEC – стандарт DDR3 SDRAM. JESD79-3E, июль 2010.
[2] JEDEC – Определение SSTE32882, Указывающего Драйвер Часов с Четностью и Квадратическими Сигналами выбора кристалла для DDR3/DDR3L/DDR3U RDIMM 1.5V/1.35V/1.25V Приложения. JESD82-29A, декабрь 2010.
[3] JEDEC – Предложенный DDR3-800/1066/1333/1600 TDS, TDH VIH.DQ, VIL.DQ и спецификация tVAC AC135. Комитет: JC-42.3C. Номер изделия комитета: 1680.22.
