Набор GDDR5 x32 Реализации
Реализуйте 32-битный интерфейс GDDR5 для верификации постразмещения или предварительного анализа топологии.
GDDR5 (двойной тип скорости передачи данных пять) SGRAM (синхронная графическая оперативная память) является высоким интерфейсом полосы пропускания, спроектированным для использования в видеокартах, игровых приставках и высокоэффективном вычислении. Интерфейсы GDDR5 способны к скоростям 7 Гбит/с, с целью достижения 8 Гбит/с.
Этот набор целостности сигнала реализации GDDR5 включает все сети передачи, синхронизируя модели, уровни обработки формы волны и имитационные модели для памяти GDDR5 x32 вниз взаимодействуют через интерфейс. Это включает буферные модели для типового контроллера GDDR5 и Микрона x32 SGRAM на 8 Гбит, наряду с синхронизацией моделей и полных уровней обработки формы волны.
Можно изменить набор, чтобы совпадать точной реализацией DDR5. Затем выполните полный анализ пробела решения перед размещением и/или полную верификацию постразмещения по качеству формы волны и полям синхронизации.
Открытый Кит GDDR5 x32

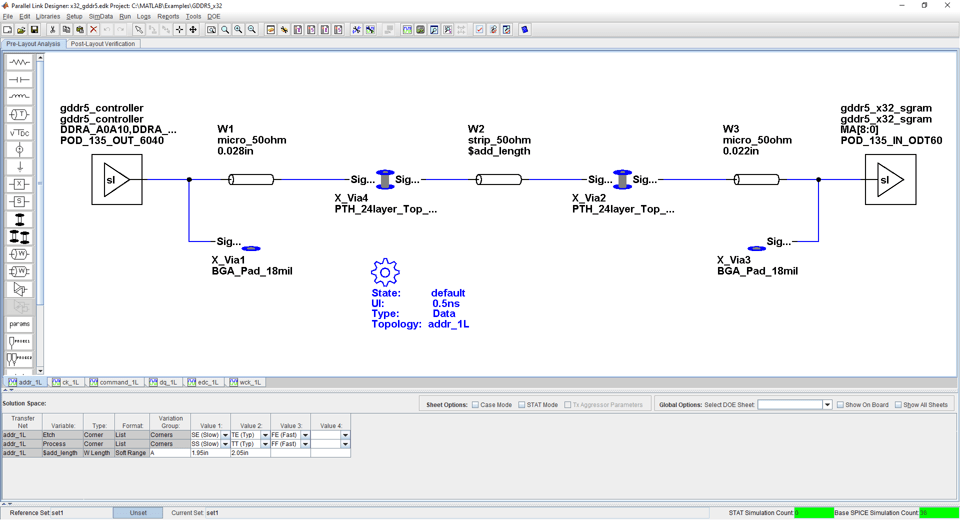

Откройте набор GDDR5 x32 в приложении Parallel Link Designer с помощью openSignalIntegrityKit функция.
openSignalIntegrityKit("GDDR5_x32");
Обзор набора
Название проекта: GDDR5_x32
'interfaceName' : x32_gddr5
Целевая скорость передачи данных: 4 Гбит/с (пользовательский интерфейс = 250 пикосекунд)
Этот набор поддерживает и HSPICE и средства моделирования IsSpice4. Никакая определенная версия любого средства моделирования не требуется при выполнении этого набора.
Для получения дополнительной информации о типовом наборе GDDR5 x32 целостности сигнала реализации, включая блок-схемы, конфигурации системы, сети передачи и библиотеки, отсылают к документу GDDR5_x32.pdf, который присоединен к этому примеру как к вспомогательному файлу.
Ссылки
[1] JEDEC: графика удваивает скорость передачи данных (GDDR5) SGRAM стандарт. JESD212B.01. Декабрь 2013.
[2] JEDEC: POD135 – 1.35-вольтовый Псевдо Открытый ввод-вывод Дренажа. JESD8-21A. Сентябрь 2013.
[3] Микрон: GDDR5 SGRAM для Организации сети – MT51K256M32 – 16Meg x32 ввод-вывод x16 Банки, 32Meg x16 ввод-вывод x16 Банки. Версия. 5/14 EN.
[4] Микрон: техническое примечание: введение GDDR5 SGRAM. Версия. 2/14 EN.
