Набор податливости 100GBASE-KR4
Охарактеризуйте и подтвердите эффективность проекта канала 100GBASE-KR4.
100GBASE-KR является основополосной спецификацией скорости передачи данных на 100 Гбит/с, с носителем основной платы, с помощью 64B/66B кодирование схемы, в настройке с четырьмя маршрутами. Приложение 93A спецификации IEEE 802.3bj задает методы для податливости электрических каналов, действующих на уровне 25,78 Гбит/с. Податливость канала к этой спецификации определяется ее маржой операционной прибыли канала (COM). Вычисление COM, которое задано в спецификации, основано на многих факторах, включая потерю вставки, возвратите потерю и перекрестную связь. Эквализация передатчика и приемника и модели пакета также учтены.
Этот набор спроектирован для анализа канала на 25,78 Гбит/с на основе 802.3bj податливость. Набор обеспечивает тестовую среду для того, чтобы проектировать и анализировать каналы и их эффективность до тестирования COM. Можно также запустить COM на проектах канала. Набор реализует большинство характеристик и параметров для передатчиков, приемников и каналов, обрисованных в общих чертах в Разделе 93 из 802.3bj-2014.pdf.
Интерфейс содержит пять схематических листов. Один лист используется, чтобы протестировать характеристики канала, такие как потеря вставки и возвратить потерю. Также включенный отдельные листы для тестирования характеристики приемника и передатчик. Наконец, два листа используются для статистического и анализа области времени одного и двойных каналов. Модели TX и RX IBIS-AMI то, при условии, что реализация требования эквализации COM. Модели пакета были созданы из линий электропередачи и емкости пакета к плате, чтобы представлять длины 12 мм и 30 мм.
Откройте 100GBASE-KR4 набор
Откройте 100GBASE-KR4 набор в приложении Serial Link Designer с помощью openSignalIntegrityKit функция.
openSignalIntegrityKit("100GBASE_KR");
Обзор набора
Название проекта: 100GBASE_KR
'interfaceName' : 100GBASE_KR
Целевая Частота Работы: 25,78 Гбит/с (пользовательский интерфейс = 38,79 пикосекунд)
Этот набор задает один схематический набор.

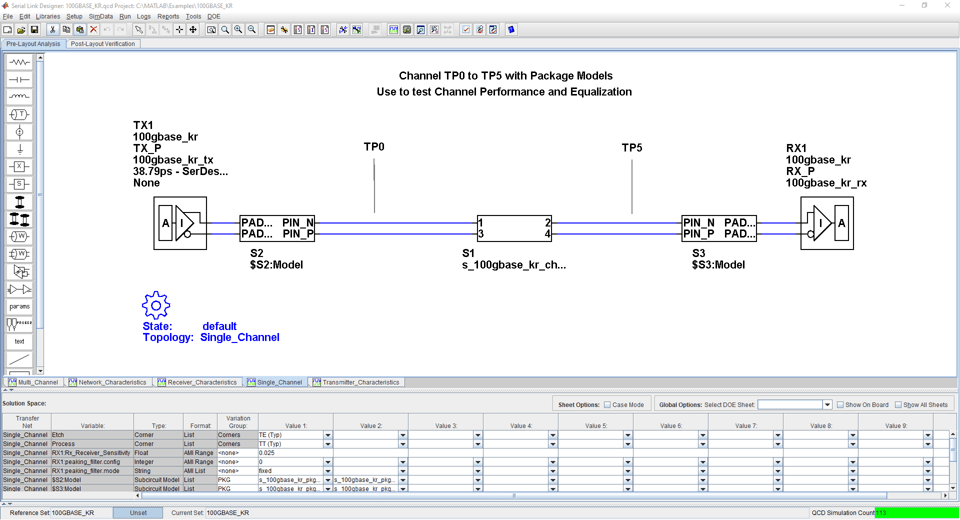

100GBASE_KR – Network_Characteristics, Single_Channel и Multi_Channel
Для получения дополнительной информации о схематике податливости канала 100GBASE-KR4, передайте сетевое имущество и правила податливости, отошлите к документу 100GBASE_KR4.pdf, который присоединен к этому примеру как к вспомогательному файлу.
Ссылки
[1] Стандарт IEEE для Ethernet, Поправка 2: технические требования Физического уровня и Параметры управления для 100Gb/s Операции По Основным платам и Медным кабелям. 802.3bj-2014.pdf.
