Набор податливости 10GBASE-KR4
Охарактеризуйте и подтвердите эффективность проекта канала 10GBASE-KR4.
10GBASE-KR является основополосной спецификацией скорости передачи данных на 10 Гбит/с, с носителем основной платы, с помощью 64B/66B кодирование схемы, в настройке с четырьмя маршрутами. Приложение 69B IEEE 802.3-2008 предоставляет инструкции для проекта основной платы, где встреча или превышение потери и масок перекрестных помех обеспечивают высокое доверие успешного проекта канала. Однако, если канал не соответствует маскам, это не означает, что основная плата не будет действовать с заданной частотой ошибок по битам. Это означает, что этим каналам нужно больше анализа посредством симуляции. Возможно, что передатчик и эквализация приемника могут преодолеть потерю или дефициты перекрестных помех, которые не соответствуют соответствующей данной маске.
Этот набор спроектирован для анализа проекта основной платы с двумя соединяемыми коннекторами, как дали в разделе Annex 69B спецификации 10GBASE-KR. Набор также включает листы, содержащие основную плату и коннекторы с двумя сменными присоединенными линейными платами. Моделям IBIS-AMI TX и RX предоставляют представительные модели пакета. Листы Widebus в этом наборе включены для симуляций перекрестных помех только.
Этот набор позволяет вам вставить проект канала и протестировать его против предоставленных масок, чтобы определить, имеет ли канал высокое доверие успеха. В противном случае дальнейшее расследование и симуляция должны будут быть выполнены, чтобы определить, соответствует ли канал целевой частоте ошибок по битам.
Откройте 10GBASE-KR4 набор
Откройте 10GBASE-KR4 набор в приложении Serial Link Designer с помощью openSignalIntegrityKit функция.
openSignalIntegrityKit("10GBASE_KR");

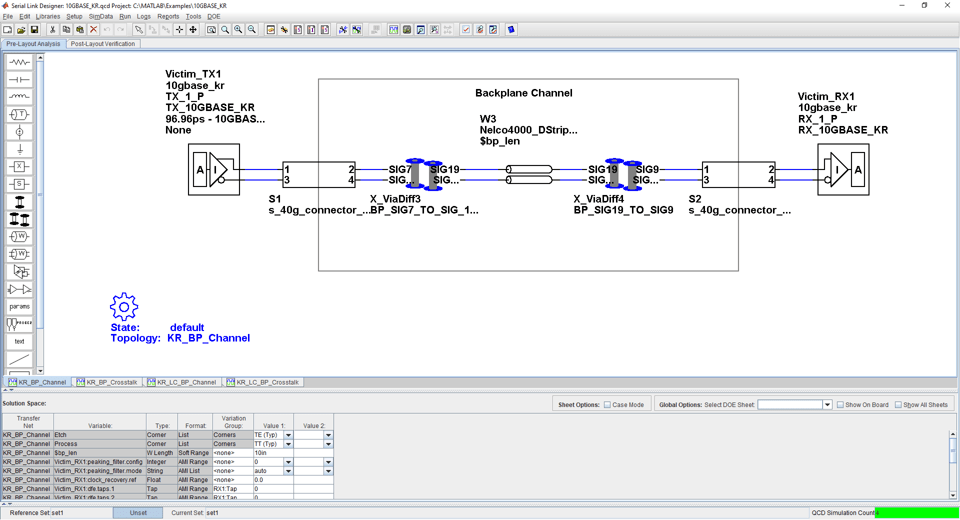

Обзор набора
Название проекта: 10GBASE_KR
'interfaceName' : 10GBASE_KR
Целевая Частота Работы: 10,3125 Гбит/с (пользовательский интерфейс = 96,967 пикосекунд)
Этот набор задает один схематический набор.
Листы 10GBASE-KR – основная плата только (один канал и widebus листы перекрестных помех) и одна основная плата с 2 соединенными линейными платами (один канал и widebus листы перекрестных помех)
Для получения дополнительной информации о схематике податливости канала 10GBASE-KR4, передайте сетевое имущество и правила податливости, отошлите к документу 10GBASE_KR4.pdf, который присоединен к этому примеру как к вспомогательному файлу.
Ссылки
[1] Станд. IEEE 802.3-2008 (Приложение 68B). Модуль параметры 10GBASE-KR.
