Набор податливости 25G-LR CEI
Охарактеризуйте и подтвердите эффективность проекта канала 25G-LR CEI.
25G-LR CEI является соглашением о реализации (IA) общего электрического интерфейса (CEI), которое поддерживает 25 Гбит/с по "Большой досягаемости" (LR) архитектуры основной платы. Пункт CEI-25G-LR является частью Общего Электрического ввода-вывода 3.0 соглашения о Реализации.
Этот набор спроектирован для анализа проекта канала основной платы между платами модуля. Общая длина канала составляет приблизительно 30 дюймов. Этому соединили платы модуля с двумя соединяемыми коннекторами, который представляет межсоединение между ASICs передача и получением данных на 25 Гбит/с по каналу. Набор имеет три листа: один для одного теста на соответствие BER канала, один для многоканальных перекрестных помех FEXT/NEXT, чтобы измерить податливость BER и лист для симуляции сетевых характеристик для податливости.
Этот набор позволяет вам вставить проект канала и охарактеризовать и подтвердить его эффективность с помощью масок спецификации, чтобы определить, имеет ли канал высокое доверие успеха. Если канал не будет соответствовать маскам податливости или оценкам BER, дальнейшее расследование или модернизация, наряду с симуляцией, должны будут быть выполнены, чтобы определить возможные изменения, чтобы встретить податливости.
Открытый набор 25G-LR CEI
Откройте набор 25G-LR CEI в приложении Serial Link Designer с помощью openSignalIntegrityKit функция.
openSignalIntegrityKit("CEI_25G_LR");
Обзор набора
Название проекта: CEI_25G_LR
'interfaceName' : CEI_25G_LR
Работа Частотой: 25,8 Гбит/с (пользовательский интерфейс = 38,75 пикосекунд)

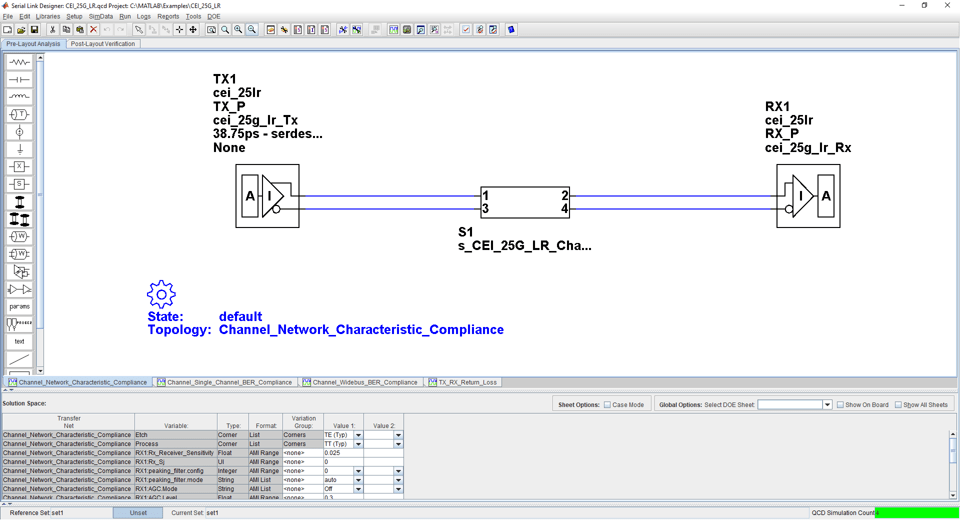

Набор 25G-LR CEI задает один схематический набор. Схематические листы включены для тестирования канала 25G-LR CEI с соединяемыми коннекторами и кабеля/основной платы с двумя сменными картами. Маски, обеспеченные в этом наборе, даны в спецификации CEI_25G_LR на 25 Гбит/с
Значение по умолчанию – Схематические листы, фокусируемые на характеристике канала и податливости BER
Для получения дополнительной информации о схематике податливости канала 25G-LR CEI, передайте сетевое имущество и правила податливости, отошлите к документу CEI_25G_LR.pdf, который присоединен к этому примеру как к вспомогательному файлу.
