Набор податливости PCIe-2
Протестируйте податливость имитационных моделей и топологии к поколению 2 PCI Express (PCIe-2) спецификация.
Этот набор целостности сигнала PCIe включает все сети передачи, топологию, типовые буферные модели и правила податливости для высокоскоростного интерфейса SerDes PCIe-2. Это включает технологические модели IBIS-AMI PCIe-2 для передатчика SerDes и приемника, масок податливости PCIe-2 и сетей передачи, предварительно сконфигурированных для TX и характеристики RX, которые настраиваемы для PCIe-2 встроенный канал.
Этот набор позволяет вам вставить проект канала и охарактеризовать и подтвердить его эффективность с помощью масок спецификации, чтобы определить, имеет ли канал высокое доверие успеха. Если канал не будет соответствовать маскам податливости или оценкам BER, дальнейшее расследование или модернизация, наряду с симуляцией, должны будут быть выполнены, чтобы определить возможные изменения, чтобы встретить податливости.
Откройте набор PCIe-2

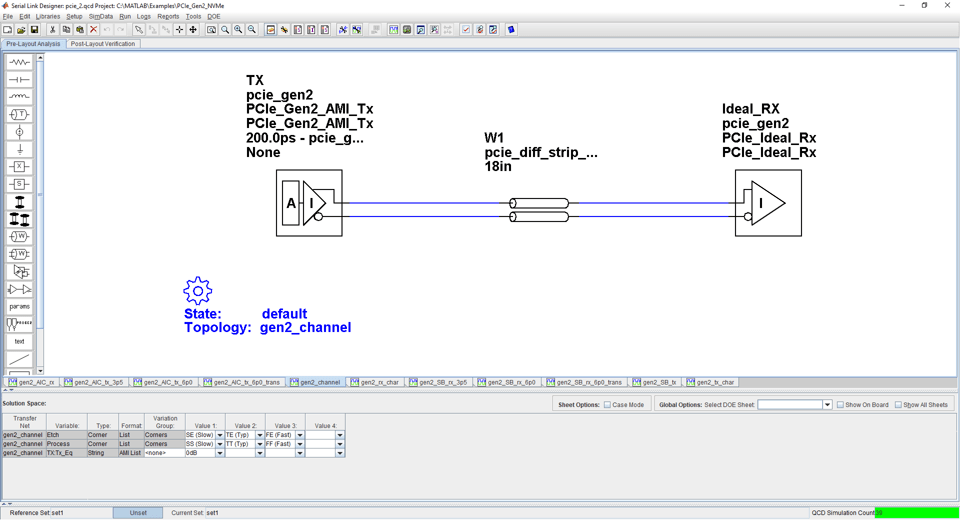

Откройте набор PCIe-2 в приложении Serial Link Designer с помощью openSignalIntegrityKit функция.
openSignalIntegrityKit("PCIe_Gen2_NVMe");
Обзор набора
Название проекта: PCIe_Gen2_NVMe
'interfaceName' : PCIe_Gen2
Целевая Частота Работы: 5,0 Гбит/с (пользовательский интерфейс = 200 пикосекунд)
Для получения дополнительной информации о схематике податливости канала PCIe-2, передайте сетевое имущество и правила податливости, отошлите к документу PCIe_gen2.pdf, который присоединен к этому примеру как к вспомогательному файлу.
