Набор податливости PCIe-3
Протестируйте податливость имитационных моделей и топологии к генерации PCI Express 3 спецификации (PCIe-3).
Набор целостности сигнала PCIe-3 включает все сети передачи, топологию, типовые буферные модели и правила податливости для высокоскоростного интерфейса SerDes PCIe-3. Это включает технологические модели IBIS-AMI PCIe-3 для передатчика SerDes и приемника, масок податливости PCIe-3 и сетей передачи, предварительно сконфигурированных для TX и характеристики RX, которые настраиваемы для определенной расширительной платы (AIC) PCIe-3, системной платы (SB) и PCIe-3 встроенный канал.
Этот набор позволяет вам вставить проект канала и охарактеризовать и подтвердить его эффективность с помощью масок спецификации, чтобы определить, имеет ли канал высокое доверие успеха. Если канал не будет соответствовать маскам податливости или оценкам BER, дальнейшее расследование или модернизация, наряду с симуляцией, должны будут быть выполнены, чтобы определить возможные изменения, чтобы встретить податливости.
Откройте набор PCIe-3

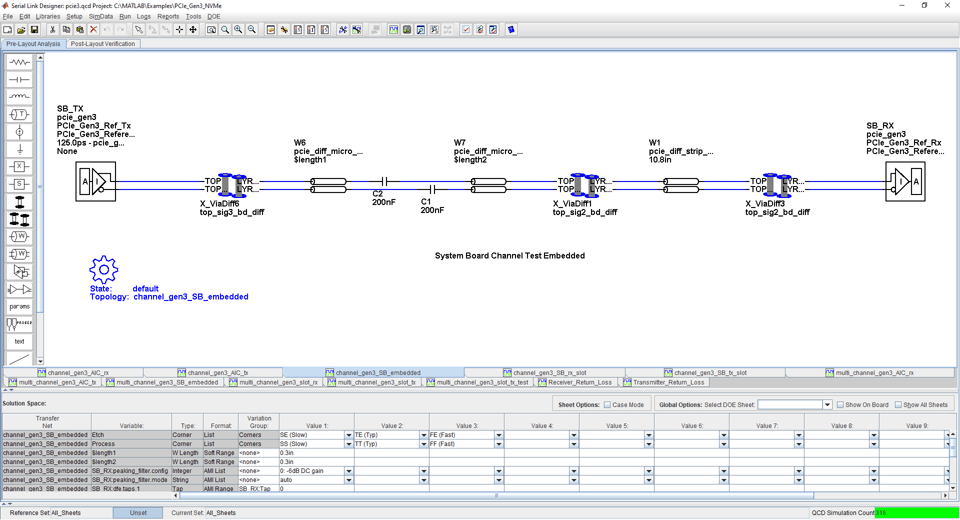

Откройте набор PCIe-3 в приложении Serial Link Designer с помощью openSignalIntegrityKit функция.
openSignalIntegrityKit("PCIe_Gen3_NVMe");
Обзор набора
Название проекта: PCIe_Gen3_NVMe
'interfaceName' : PCIe_Gen3
Целевая Частота Работы: 8,0 Гбит/с, 4,0 ГГц (Найквист) (пользовательский интерфейс = 125 пикосекунд)
Набор PCIe-3 задает четыре схематических набора:
All_Sheets: Все схематические листы
AIC: Схематические листы для проекта расширительной платы
SB_Slot: Схематические листы для системной платы с проектом паза
SB_Emb: Схематические листы для системной платы встроенный проект
Для получения дополнительной информации о схематике податливости канала PCIe-3, передайте сетевое имущество и правила податливости, отошлите к документу PCIe_gen3.pdf, который присоединен к этому примеру как к вспомогательному файлу.
