Набор податливости PCIe-4
Протестируйте податливость имитационных моделей и топологии к генерации PCI Express 4 спецификации (PCIe-4).
Этот набор целостности сигнала податливости PCIe включает все сети передачи, топологию, типовые буферные модели и правила податливости для высокоскоростного интерфейса SerDes PCIe-4. Это включает технологические модели IBIS-AMI PCIe-4 для передатчика SerDes и приемника, масок податливости PCIe-4 и сетей передачи, предварительно сконфигурированных для TX и характеристики RX, которые настраиваемы для PCIe-4 встроенный канал.
Этот набор позволяет вам вставить проект канала и охарактеризовать и подтвердить его эффективность с помощью масок спецификации, чтобы определить, имеет ли канал высокое доверие успеха. Если канал не будет соответствовать маскам податливости или оценкам BER, дальнейшее расследование или модернизация, наряду с симуляцией, должны будут быть выполнены, чтобы определить возможные изменения, чтобы встретить податливости.
Откройте набор PCIe-4

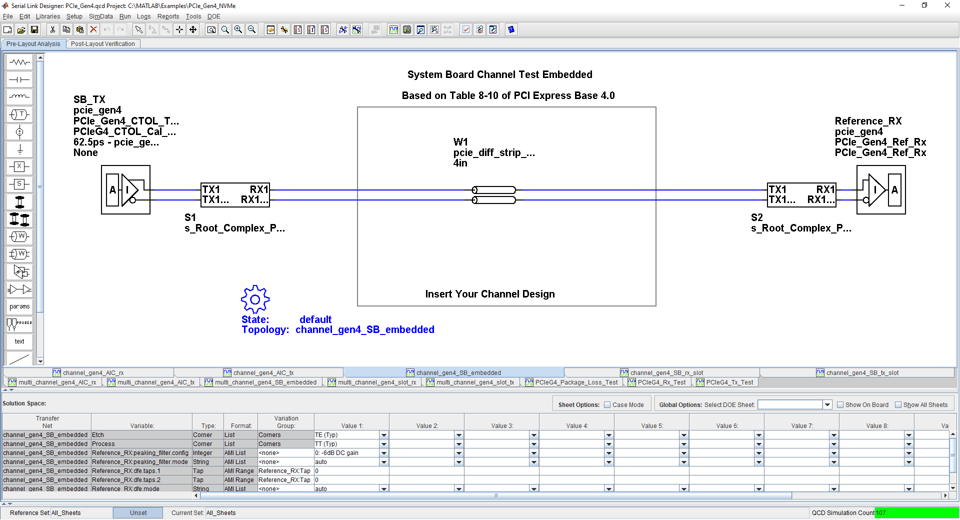

Откройте набор PCIe-4 в приложении Serial Link Designer с помощью openSignalIntegrityKit функция помощника.
openSignalIntegrityKit("PCIe_Gen4_NVMe");
Обзор набора
Название проекта: PCIe_Gen4_NVMe
'interfaceName' : PCIe_Gen4
Целевая Частота Работы: 16,0 Гбит/с, 8,0 ГГц (Найквист) (62,5 пикосекунды)
Набор PCIe-4 задает пять схематических наборов:
All_Sheets: Все схематические листы
AIC: схематика Расширительной платы только
SB_EMB: Системная плата встроила схематику только
SB_Slot: схематика Конфигурации слота
Tx_and_Rx_Tests: Возвратите потеря пакета и потеря
Для получения дополнительной информации о схематике податливости канала PCIe-4, передайте сетевое имущество и правила податливости, отошлите к документу PCIe_gen4.pdf, который присоединен к этому примеру как к вспомогательному файлу.
