Набор SAS 3.0 податливости
Охарактеризуйте и подтвердите эффективность проекта канала SAS 3.0.
Этот набор спроектирован для анализа проекта канала с двумя соединяемыми коннекторами как предусмотрено на текущей спецификации SAS 3.0, предоставленной на веб-сайте T10. Набор также включает листы, содержащие основную плату/кабель и коннекторы с двумя сменными присоединенными картами. Кроме того, моделям IBIS-AMI TX и RX ссылки SAS3 предоставляют представительные модели пакета. Листы Widebus в этом наборе включены для симуляций перекрестных помех для полного канала и стресс-тестов приемника.
Этот набор позволяет вам вставить проект канала и охарактеризовать и подтвердить его эффективность с помощью масок спецификации, чтобы определить, имеет ли канал высокое доверие успеха. Если канал не будет соответствовать маскам податливости или оценкам BER, дальнейшее расследование или модернизация, наряду с симуляцией, должны будут быть выполнены, чтобы определить возможные изменения, чтобы встретить податливости.
Открытый набор SAS 3.0
Откройте набор SAS 3.0 в приложении Serial Link Designer с помощью openSignalIntegrityKit функция.
openSignalIntegrityKit("SAS_3");
Обзор набора
Название проекта: SAS_3
'interfaceName' : SAS_3p0
Целевая Частота Работы: 12 Гбит/с (пользовательский интерфейс = 83,333 пикосекунды)

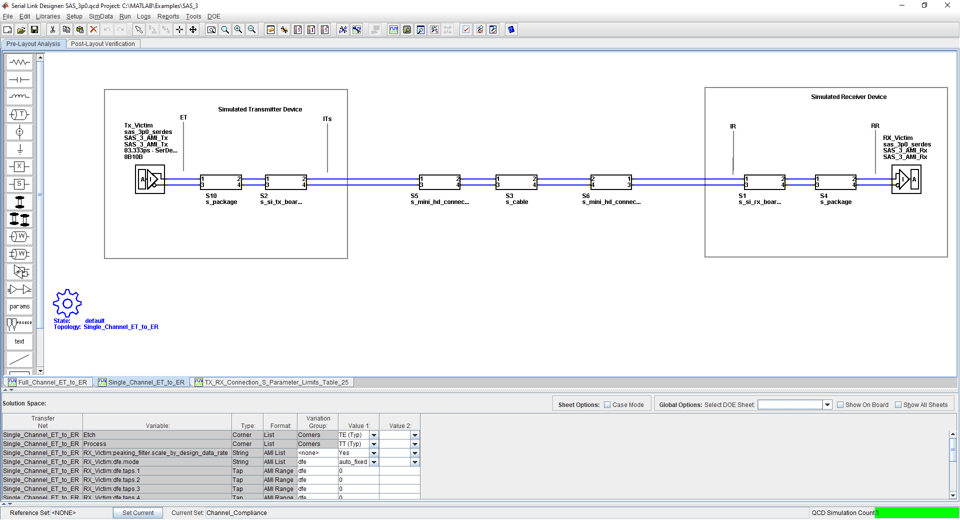

Набор SAS 3.0 задает три схематических набора. Схематические листы включены для тестирования канала SAS3 с соединяемыми коннекторами и кабеля/основной платы с двумя сменными картами. Маски, обеспеченные в этом наборе, обеспечиваются в спецификации SAS3 на 12 Гбайт/с.
Channel_Compliance – Схематические листы, фокусируемые на канале сквозная податливость
Stressed_Receiver – Подчеркнутый приемник тестирует на основе требований спецификации и генерации ISI
Transmitter_Compliance – Податливость тестирует на характеристики устройства передатчика и передатчика
Для получения дополнительной информации о схематике податливости канала SAS 3.0, передайте сетевое имущество и правила податливости, отошлите к документу SAS3.pdf, который присоединен к этому примеру как к вспомогательному файлу.
Ссылки
[1] Последовательный присоединенный SCSI-3 (SAS-3). Working_draft_15_nov_2012.pdf (версия 04).
[2] 21250-WTP-001-A_mindspeed_sas_info.pdf. Информация о SAS от Mindspeed.
[3] Слой Протокола SAS - 2 (SPL-2). T10/2228-D (Версия 05, 10 ноября 2012).
