Исследуйте помеченный набор сигнала

Скрипт Open Live Script

Загрузите в MATLAB® Workspace MAT-файл, который вы создали в Маркировать Signal Attributes, Regions of Interest и примере Points. Проверьте, что помеченный набор сигнала содержит определения, что вы добавили использование Signal Labeler.

load Whale_Songs

labelDefinitionsSummary(whalesongs)
ans=3×9 table
      LabelName        LabelType     LabelDataType     Categories     ValidationFunction    DefaultValue             Sublabels             Tag            Description
    ______________    ___________    _____________    ____________    __________________    ____________    ___________________________    ___    ____________________________

    "WhaleType"       "attribute"    "categorical"    {3x1 string}       {["N/A"   ]}       {0x0 double}    {0x0 double               }    ""     "Whale type"
    "MoanRegions"     "roi"          "logical"        {["N/A"   ]}       {0x0 double}       {0x0 double}    {0x0 double               }    ""     "Regions where moans occur"
    "TrillRegions"    "roi"          "logical"        {["N/A"   ]}       {0x0 double}       {0x0 double}    {1x1 signalLabelDefinition}    ""     "Regions where trills occur"

Проверьте тот TrillPeaks подметка TrillRegions.

labelDefinitionsHierarchy(whalesongs)
ans =
    'WhaleType
       Sublabels: []
     MoanRegions
       Sublabels: []
     TrillRegions
       Sublabels: TrillPeaks
     '

Получите второй член набора. Получите имена переменных расписания.

song = getSignal(whalesongs,2);

summary(song)
RowTimes:

    Time: 76579x1 duration
        Values:
            Min           0 sec
            Median        9.5722 sec
            Max           19.144 sec
            TimeStep      0.00025 sec

Variables:

    whale2: 76579x1 double

        Values:

            Min       -0.37326
            Median           0
            Max        0.37914

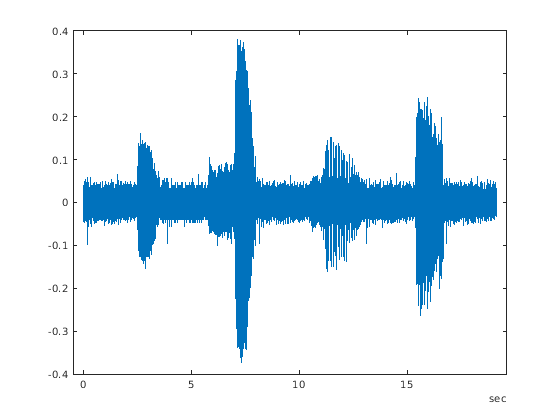

Постройте сигнал.

t = song.Time;
sng = song.whale2;

plot(t,sng)

Figure contains an axes object. The axes object contains an object of type line.

Визуализируйте помеченные области

Используйте signalMask возразите, чтобы отобразить и идентифицировать необходимые области, которые вы пометили. Для лучшего отображения измените значения метки от логического до категориального.

mvals = getLabelValues(whalesongs,2,'MoanRegions');
mvals.Value = categorical(repmat("moan",size(mvals,1),1));

tvals = getLabelValues(whalesongs,2,'TrillRegions');
tvals.Value = categorical(repmat("trill",size(tvals,1),1));

msk = signalMask([mvals;tvals],'SampleRate',1/seconds(t(2)-t(1)));

plotsigroi(msk,sng)

Figure contains an axes object. The axes object contains 3 objects of type line.

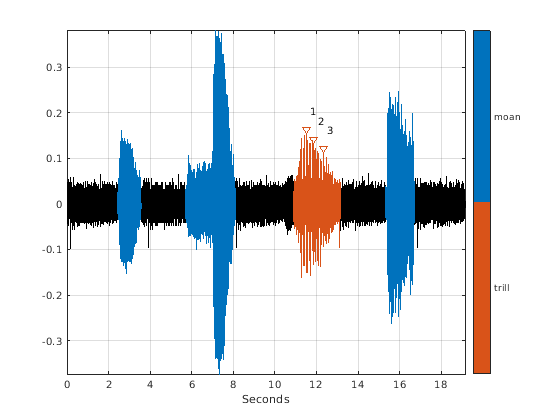

Визуализируйте помеченные точки

Отобразите и идентифицируйте peaks трели, который вы пометили.

pk = getLabelValues(whalesongs,2,{'TrillRegions','TrillPeaks'});

locs  = zeros(size(pk,1),1);
for kj = 1:length(locs)
    locs(kj) = find(seconds(t) == pk.Location(kj));
end

hold on
plot(seconds(t(locs)),sng(locs)+0.01,'v')
text(seconds(t(locs))+0.2,sng(locs)+0.05,int2str(cell2mat(pk.Value)))
hold off

Figure contains an axes object. The axes object contains 7 objects of type line, text.
