Импульсная характеристика

Скрипт Open Live Script

Импульсной характеристикой цифрового фильтра является выход, являющийся результатом модульной импульсной последовательности, заданной как

δ(n)={1,n=0,0,n≠0.

Можно сгенерировать импульсную последовательность много путей; один прямой путь

imp = [1; zeros(49,1)];

Импульсная характеристика простого фильтра с b=1 и a=[1-0.9] h(n)=0.9n, который затухает экспоненциально.

b = 1;
a = [1 -0.9];

h = filter(b,a,imp);

stem(0:49,h)

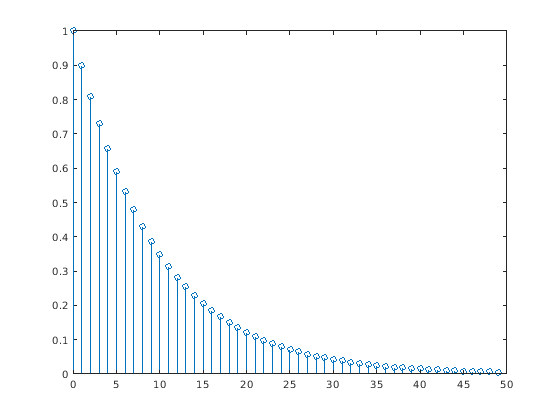

Figure contains an axes object. The axes object contains an object of type stem.

Простой способ отобразить импульсную характеристику с Инструментом Визуализации Фильтра, fvtool.

fvtool(b,a)

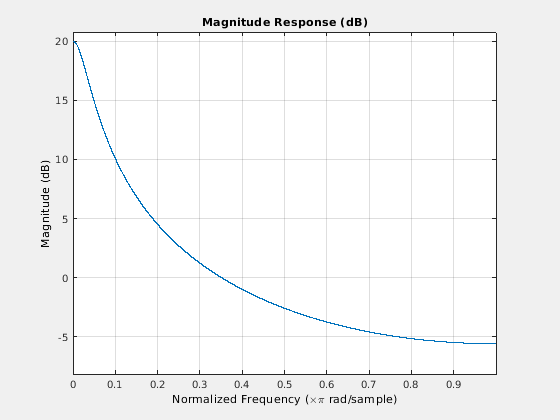

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes object and other objects of type uitoolbar, uimenu. The axes object with title Magnitude Response (dB) contains an object of type line.

Нажмите кнопку Impulse Response, [↑], на панели инструментов выберите Analysis> Impulse Response в меню или введите следующий код, чтобы получить экспоненциальное затухание однополюсной системы.

fvtool(b,a,'Analysis','impulse')

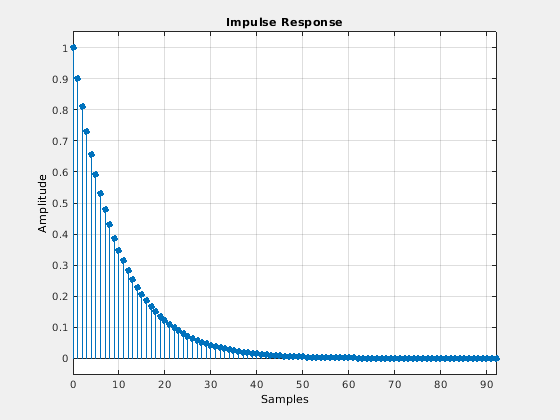

Figure Filter Visualization Tool - Impulse Response contains an axes object and other objects of type uitoolbar, uimenu. The axes object with title Impulse Response contains an object of type stem.
