Discrete-Event Chart

Дискретная схема событий

  • Библиотека:

  • SimEvents

  • Discrete-Event Chart block

Описание

Блок Discrete Event Chart похож на Stateflow® стройте диаграмму, но используется для дискретных событий. Блок требует лицензии Stateflow.

Различающая характеристика блока Discrete Event Chart - то, что он выполняется основанным на событии, а не основанным на времени способом. Блок Discrete Event Chart обеспечивает эти преимущества для моделирования дискретного события:

  • Точная синхронизация — разрешение времени для вхождения событий может быть произвольно точным и не ограничивается шагом расчета модели.

  • Включите прибытие — блок Discrete Event Chart сразу выполняется по прибытию сообщения. Это не ожидает следующего хита шага расчета.

  • Переменный порядок выполнения — блок Discrete Event Chart не имеет фиксированного отсортированного порядка выполнения. Порядок выполнения зависит от условий во время выполнения модели.

  • Множества потоков выполнения на временной шаг — блок Discrete Event Chart могут выполнить нуль или многократно в одном временном шаге.

Дискретная Схема событий может использоваться подобным способом к диаграмме Stateflow (Stateflow).

Чтобы получить доступ к свойствам диаграммы, щелкните правой кнопкой по графику и выберите Properties. Для получения дополнительной информации о свойствах блока, смотрите, Создают Пользовательские Системы массового обслуживания Используя диаграммы Stateflow Дискретного События.

Для получения информации о SimEvents® шаблоны проектирования с блоком Discrete Event Chart, смотрите Шаблоны проектирования SimEvents.

Примеры модели

Flush Entities from a Queue-Server

Сбросьте сущности с сервера очереди

Используйте блок Discrete-Event Chart, чтобы смоделировать сервер очереди, который может сбросить сущности, когда это получает сообщение на порте "FlushCmd".

Discrete-Event Chart Precise Timing

Дискретная схема событий точная синхронизация

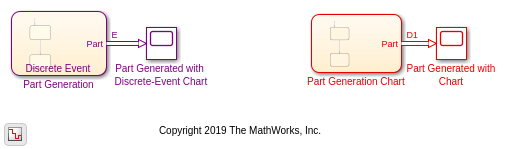

Точная синхронизация, которую выполняет блок Discrete-Event Chart, когда это генерирует части в средстве. Поведение Дискретной Схемы событий и блоков Stateflow® сравнено. Оба блока требуют лицензии Stateflow®. Используя блок Discrete-Event Chart, пример показывает, что временное разрешение событий может быть произвольно точно и независимо от шага расчета модели.

Trigger a Discrete-Event Chart Block on Message Arrival

Инициируйте блок Дискретной Схемы событий по прибытию сообщения

Инициируйте Блок Дискретной Схемы событий по прибытию сообщения при генерации частей в средстве и выполнении гарантии качества. В примере сравнены поведения Дискретной Схемы событий и блоков Графика Stateflow®. Оба блока требуют лицензии Stateflow®. Пример показывает, что, блок Discrete-Event Chart выполняется по прибытию сообщения и не ожидает следующего хита шага расчета.

Dynamic Scheduling of Discrete-Event Chart Block

Динамическое планирование блока Дискретной Схемы событий

Используйте динамическое планирование, которое обеспечивает блок Discrete-Event Chart. Блок Discrete Event Chart может выполнить нуль или многократно во временном шаге. Пример сравнивает поведения Дискретной Схемы событий и блоков Графика Stateflow®. Оба блока требуют лицензии Stateflow®.

Modeling Machine Failure

Моделирование аппаратного сбоя

Внезапные отказы модели и запланированное обслуживание машины во время регулярной операции. В модели машина может перейти между тремя различными состояниями.
