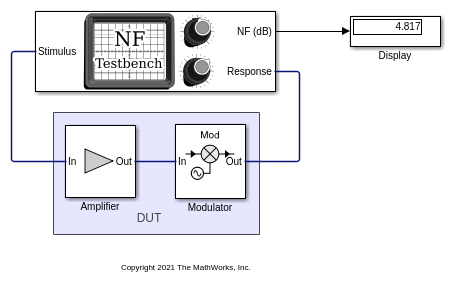

Выберите, чтобы использовать испытательный стенд внутренний блок Configuration. Очистите этот параметр, чтобы задать ваш собственный блок Configuration.

Выберите, чтобы включить моделирование шума в сигнале стимула ввод DUT и в DUT. В испытательном стенде NF этот параметр пожизненно нетрудоспособен, потому что шум стимула требуется для значимого шумового вычисления.

Зависимости

Чтобы включить этот параметр, выберите Use internal Configuration block.

Входная мощность к DUT в виде скаляра в dBm. Можно изменить входную мощность путем ввода значения в текстовое поле или выбора значения с помощью кнопки. Заданная входная мощность представляет степень, доступную во входных портах DUT. Допустимые значения между-90 dBm и 60 dBm

Несущая частота DUT в виде скаляра в Гц. Входная частота должна больше, чем основополосная полоса пропускания.

Выведите частоту DUT в виде скаляра в Гц. Выходная частота должна больше, чем основополосная полоса пропускания.

Основополосная ширина спектра входного сигнала в виде скаляра в Гц. Значение должно быть больше нуля.

Исходный импеданс, чтобы измерить DUT в виде комплексного конечного скаляра в Омах. Действительная часть импеданса должна быть положительной.

Используйте эту кнопку, чтобы очистить шумовую историю, используемую для внутреннего шумового измерения. Когда DUT имеет начальную длительность времени урегулирования, рекомендуется очистить шумовую историю после этой длительности. Это улучшает точность и сходимость шумового измерения.

Выберите, чтобы просмотреть спектр ответа с помощью осциллографа спектра в процессе моделирования.

Выберите, чтобы внутренне заземлить и скрыть отрицательные терминалы. Очиститесь, чтобы отсоединить отрицательные терминалы. Путем представления этих терминалов можно соединить их с другими частями модели.
