Variable Attenuator

Переменный аттенюатор модели

расширьте все на странице
  • Библиотека:

  • RF Blockset / Конверт Схемы / Элементы

  • Variable Attenuator block

Описание

Блок Variable Attenuator ослабляет степень сигнала данным фактором известный as Insertion Loss in дБ. Используя блок Variable Attenuator, можно варьироваться затухание входа Simulink® сигнал в процессе моделирования. Обычно блок совпадает с импедансом схемы RF в портах ввода и вывода. Можно использовать аттенюаторы, чтобы ослабить степень входящего сигнала защитить схемы RF.

Значки маски блока Variable Attenuator являются динамическими и показывают текущее состояние прикладного шумового параметра. Эта таблица показывает вас, как значки на этом блоке варьируются на основе состояния параметра Simulate noise на блоке.

Симулируйте шум: onСимулируйте шум: off

Variable Attenuator block icon with Simulate noise is set to on.

Variable Attenuator block icon with Simulate noise is set to off.

Порты

Входной параметр

развернуть все

Управляющий сигнал Simulink в виде скаляра. Этим управляющим сигналом является Insertion Loss в дБ.

Типы данных: double

Параметры

развернуть все

Самое низкое значение потери вставки или затухания, чтобы примениться к сигналу в виде скаляра в дБ.

Самое высокое значение потери вставки или затухания, чтобы примениться к сигналу в виде скаляра в дБ.

Входной импеданс аттенюатора в виде скаляра в Омах.

Выходной импеданс аттенюатора в виде скаляра в Омах.

Выберите этот параметр, чтобы симулировать тепловой шум в аттенюаторе. Необходимо выбрать Simulate noise в блоке Configuration.

Этот параметр вставляет источник токового шума с односторонней плотностью энергии 4 k T/R A2/Hz, где:

  • T является значением параметра Temperature в блоке Configuration. Модулями является в градусах Келвин.

  • k является Постоянная Больцмана.

Выберите этот параметр, чтобы заземлить и скрыть отрицательные терминалы. Чтобы отсоединить отрицательные терминалы, очистите этот параметр. Путем представления этих терминалов можно соединить их с другими частями модели.

Примеры модели

Vary Attenuation of Signal During Simulation

Варьируйтесь затухание сигнала в процессе моделирования

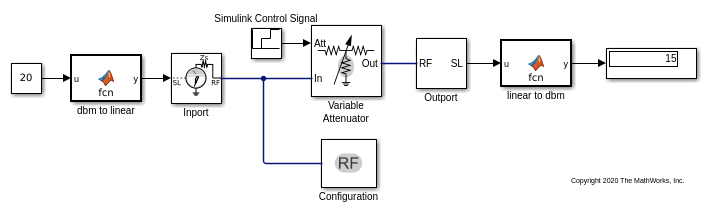

Используйте блок Variable Attenuator, чтобы ослабить постоянный сигнал на 20 дБ. Используйте блок Repeating Sequence Stair в качестве управляющего сигнала Simulink варьироваться затухание сигнала. В этой модели затухание сигнала варьируется между 5 и 10 дБ в процессе моделирования. Чтобы видеть изменение затухания, откройтесь и запустить модель.
