Несущая к интерференционной эффективности приемника Вивера

Открыть скрипт

Классическая архитектура супергетеродина фильтрует изображения до преобразования частоты. В отличие от этого приемники отклонения изображений удаляют изображения при выходе, не фильтруя, но чувствительны к смещениям фазы.

Предыдущая фигура иллюстрирует два входных сигнала в несущих $f_{RF}$ и $f_{IM}$ что оба отличаются от частоты LO $f_{LO1}$ суммой $f_{IF1}$ . Смешивание переводит оба входных сигнала вниз в $f_{IF1}$ . Совершенное отклонение изображений в заключительном этапе приемника удаляет сигнал изображений из выхода полностью.

Создайте модель с радиочастотной помехой

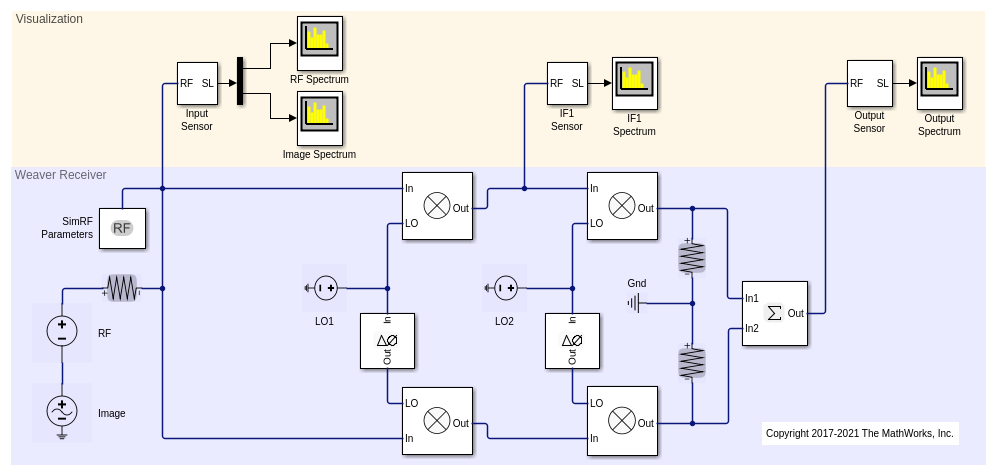

Модель ex_simrf_ir выполняет отклонение изображений с архитектурой Уивер. Приемник downconverts сигналы $f_{RF}$ и $f_{IM}$ к $f_{IF1}$ и $f_{IF2}$ на двух последовательных этапах.

open_system('ex_simrf_ir')

Настройте среду RF Blockset

Чтобы максимизировать эффективность, Основные тоны и Гармонические параметры порядка явным образом установлены в Configuration блок. Чтобы создать минимальный набор частот симуляции, следующие несущие частоты установлены или созданы в модели.

$f_{RF}$ , несущая RF, равняется 100 МГц.
$f_{IM}$ , изображение несущей RF относительно $f_{LO1}$ , равняется 200 МГц.
$f_{LO1}$ , частота LO на первом этапе смешивания, равняется 150 МГц.
$f_{IF1}$ , промежуточная частота сигнала после первого этапа смешивания равняется: $f_{LO1}-f_{RF} = f_{IM}-f_{LO1}$ = 50 МГц.
$f_{LO2}$ , частота LO второй этап смешивания равняется 75 МГц.
$f_{IF2}$ , промежуточная частота сигнала после второго этапа смешивания равняется: $f_{LO2}-f_{IF1}$ = 25 МГц.

В этой системе каждая несущая является кратной $f_{IF2}$ . Крупнейшая несущая $f_{IM}$ , 8-я гармоника $f_{IF2}$ , таким образом, тоны установки Fundamental к $f_{IF2}$ и Гармонический порядок к 8 гарантируют, что каждая несущая находится в наборе частот симуляции.

Условия решателя и шумовые настройки также заданы для Configuration блок:

Тип Решателя установлен в автоматический. Для получения дополнительной информации о выборе решателей смотрите страницу с описанием для Блока Configuration или смотрите Simulink Выбора и Simscape Solvers.
Параметр размера Шага устанавливается на 1 / (mod_freq*64). Эта установка гарантирует полосу пропускания симуляции, в 64 раза больше, чем сигналы конверта в системе.
Симулировать шумовой флажок устанавливается, таким образом, среда включает шум в симуляцию.

Просмотрите симуляцию Выход

Модель использует Spectrum Analyzer сгенерировать четыре графика.

Осциллограф спектра RF показывает спектр мощности сигнала несущей $f_{RF}$ в виде carriers.RF в параметре Несущих частот Входного Датчика Outport блок.

Модуляция несущей RF является постоянным конвертом, сгенерированным Continuous Wave блокируйтесь, который генерирует один пик, сосредоточенный в несущей.

Осциллограф Спектра Изображений показывает спектр мощности изображения. Сигнал восстанавливается от несущей $f_{IM}$ в виде carriers.IM в параметре Несущих частот Входного Датчика Outport блок.

Изображение Sinusoidal Source блок генерирует двухцветный сигнал, сосредоточенный в $f_{IM}$ .

График осциллографа спектра IF1 показывает спектр мощности, сосредоточенный на первой промежуточной частоте, измеренной между первыми и вторыми этапами. Датчик выводит модуляцию от несущей $f_{IF1}$ в виде carriers.IF1 в параметре Несущих частот.

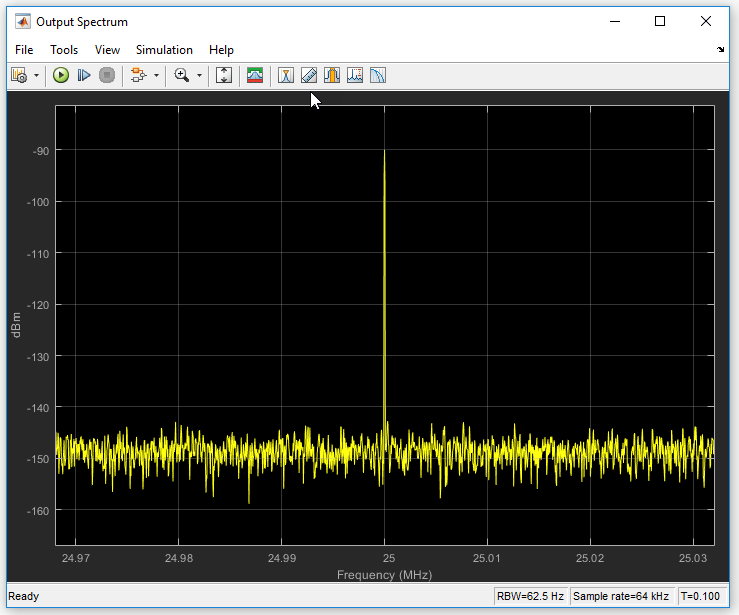

Выходной осциллограф спектра показывает полные эффекты системы RF. Датчик выводит модуляцию от несущей $f_{IF2}$ в виде carriers.IF2 в параметре Несущих частот.

RF модели и источники блокировщика

Чтобы смоделировать больше устойчивых входных сигналов, можно использовать RF Blockset Inport блокируйтесь, чтобы задать сигнал конверта схемы, сгенерированный с помощью блоков из других библиотек Simulink™. Например, смотрите известный пример Impact of an RF Receiver on Communication System Performance. Этот пример использует Систему связи Toolbox™, чтобы смоделировать модулируемую QPSK форму волны случайных битов с RF Blockset Inport, который приносит сигнал в среду RF Blockset.

Симуляция смещения фазы LO

Фазовращатели задали параметры сдвига Фазы 90. Отклонение от этого значения приводит к смещению фазы и отклонению имперфекта причин изображений. Известный пример Measuring Image Rejection Ratio in Receivers анализирует IRR архитектур Вивера и Хартли несколько раз, вычисляя отношение отклонения изображений (IRR) для нескольких различных смещений фазы.
