Двухцветный анализ конверта Используя действительные сигналы

В этом примере показано, как пользоваться библиотекой RF Blockset™ Circuit Envelope, чтобы протестировать искажение интермодуляции усилителя с помощью анализа конверта 2D несущей.

Архитектура системы

Система состоит из:

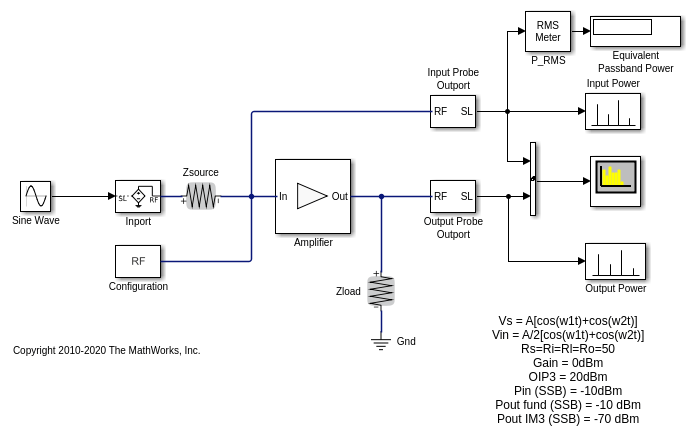

  • Simulink® синусоидальный вход с частотой (f1-f2)/2, и Inport, который присваивает входную модуляцию несущей (f1+f2)/2. Эта формулировка эквивалентна сумме двух синусоид с частотой f1 и f2, согласно формуле продукта суммы для косинусов:

$$\cos{2\pi f_1 t}+\cos{2\pi f_2 t}=2\cos{\left(2\pi\frac{f_1+f_2}{2}t
 \right)}\cos{\left(2\pi\frac{f_1-f_2}{2}t\right)}$$

  • Усилитель с заданным линейным усилением на 0 дБ и OIP3 на-20 дБ. Для входного сигнала $u$усилитель вычисляет выход$v$ согласно полиному

$$v(t) = 2u(t) - \frac{4}{15}u^3(t)$$

  • Два блока Выходного порта, которые зондируют напряжения ввода и вывода (через резисторы шунта) в несущей частоте.

  • Спектр анализатор

Модель в качестве примера задает переменные для параметров блоков с помощью функции обратного вызова. К коллбэкам модели доступа выберите MODELING> Model Settings> Model Properties и кликните по вкладке Callbacks в Окне свойств Модели.

Выполнение примера

  1. Введите open_system('simrfV2_power_imd') в подсказке Командного окна.

  2. Выберите Simulation> Run.

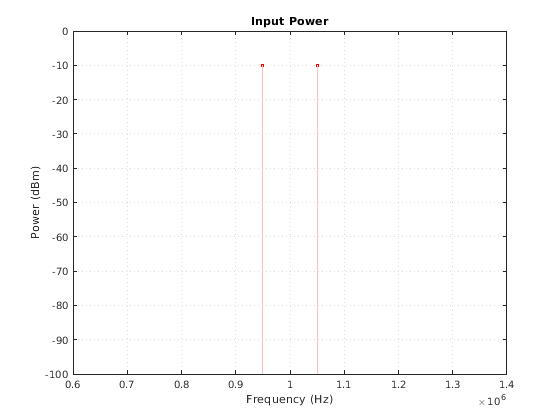

Получившийся спектр выходной мощности, пометил 'Output Power', показывает искажение интермодуляции третьего порядка. Блок Display показывает степень полосовой формы волны, которая является половиной степени формы волны конверта.

Спектр анализатор собирается зондировать для Выходной мощности. При сравнении значений вы будете видеть, что спектр анализатор совпадает со спектром выходной мощности.

Вход управляет нелинейным усилителем в сжатие, таким образом, линейный компонент выхода ослабляется. Симулировать усилитель в линейной области:

  • Задайте Inf для параметра IP3 блока Amplifier, расположенного во вкладке Nonlinearity диалогового окна, или

  • Уменьшите мощность входного сигнала путем уменьшения значения Амплитудного параметра блока Sine Wave.

Выполнение двухцветного анализа Используя моделирование огибающей схемы

Этот пример использует в своих интересах свойства действительных сигналов - а именно, эквивалентность продукта суммы синусоид. Выполнять тот же эксперимент в различной системе RF:

  1. Выберите f1 и f2, частоты тестовых тонов.

  2. Используйте источник Синуса Simulink и Inport блок к модуляции модели с частотой (f1-f2)/2 на несущей с частотой (f1+f2)/2. В качестве альтернативы можно использовать блок Sinusoid из библиотеки RF Blockset Circuit Envelope, чтобы задать и модуляцию и несущую одновременно.

  3. Задайте (f1+f2)/2 как одна из ваших несущих частот в диалоговом окне Блока Configuration.

  4. Используйте блок Outport, чтобы зондировать искаженный сигнал.

Ссылки

Cripps, усилители ВЧ-мощности Стива К. для радиосвязей. Artech House, Inc., 2006.

Смотрите также

Усилитель | Настройка | Inport

Похожие темы

Проверка IP2/IP3 Используя Комплексные Сигналы
