Создайте шину из входных элементов
Simulink / Обычно Используемые Блоки
Simulink / Маршрутизация Сигнала
HDL Coder / Маршрутизация Сигнала
Блок Bus Creator комбинирует набор входных элементов в шину. Можно соединить любые типы элемента с входными портами, включая другие шины. Можно получить доступ к элементам в шине при помощи блока Bus Selector.
Элементы шины должны иметь уникальные имена. По умолчанию каждый элемент шины наследовал имя элемента, соединенного с блоком Bus Creator. Если двойные названия присутствуют, блок Bus Creator добавляет номер порта ко всем входным именам элементов. Для элементов, которые не имеют имен, блок Bus Creator генерирует имена в форме signaln, где n номер порта, соединенный с элементом. Можно обратиться к элементам по наименованию, когда вы ищете их источники или выбираете элементы для связи с другими блоками. Для рекомендаций по именованию элемента смотрите Имена Сигнала и Метки.
Number of inputs — Количество входных элементовКоличество входных элементов, не меньше чем двух в виде целого числа. Увеличение числа входных параметров добавляет пустые входные порты в блок. Прежде чем вы симулируете модель, убедитесь, что входной элемент соединяется с каждым входным портом.
Когда вы измените параметр Number of inputs, нажмите Refresh, чтобы обновить список элементов.
Совет
Если все входные порты уже соединяются, можно добавить входной порт в блок Bus Creator путем соединения другой линии с ним.
В интерактивном режиме добавление порта обновляет параметр Number of inputs и добавляет новый элемент в список элементов в шине.
Параметры блоков:
Inputs |
| Ввод: символьный вектор |
| Значения: целое число, больше, чем или равный 2, список, разделенный запятыми имен элементов |
Значение по умолчанию:
'2' |
По умолчанию, Inputs параметр задает количество входных параметров. Когда вы используете его, чтобы задать имена элементов в шине, количество входных параметров совпадает с количеством имен элементов, которые вы задаете.
Elements in the bus — Список входных элементовСписок входных элементов, чтобы объединиться в шину. Можно просмотреть все элементы, вводящие блок, включая элементы, содержавшиеся во вложенных шинах. Стрелка рядом с элементом указывает, что входным элементом является шина. Чтобы отобразить содержимое той шины, кликните по стреле.
Чтобы перестроить элементы в выходной шине, используйте кнопки Up и Down. Можно выбрать несколько смежных элементов верхнего уровня в списке Elements in the bus, чтобы переупорядочить или удалить.
Чтобы найти источник любого элемента, вводящего блок, выберите элемент в Elements in the bus, перечисляют и нажимают кнопку Find. Simulink® подсвечивает значок источника, открывая подсистему, которая содержит источник элемента при необходимости.
Если вы изменяете имя элемента, в то время как диалоговое окно Block Parameters открыто, вы видите обновленное имя путем нажатия на Refresh.
Параметры блоков:
Inputs |
| Ввод: символьный вектор |
| Значения: целое число, больше, чем или равный 2, список, разделенный запятыми имен элементов |
Значение по умолчанию:
'2' |
По умолчанию, Inputs параметр задает количество входных параметров. Когда вы используете его, чтобы задать имена элементов в шине, количество входных параметров совпадает с количеством имен элементов, которые вы задаете.
Filter by name — Критерий поиска для фильтрации отображенных входных элементовКритерий поиска для фильтрации отображенных входных элементов в виде текста. Не заключайте критерий поиска в кавычки. Фильтр делает частичный поиск строки.
Чтобы получить доступ к опциям фильтрации, нажмите
кнопку Show filtering options справа от поля Filter by name.
Enable regular expression — Опция, чтобы отфильтровать отображенные входные элементы регулярным выражениемОпция, чтобы отфильтровать отображенные входные элементы регулярным выражением.
Когда этот параметр включен, введя t$ в выводах информации на экран Filter by name все элементы, имена которых заканчиваются строчным t (и их непосредственные родители). Для получения дополнительной информации смотрите Регулярные выражения.
Чтобы получить доступ к этому параметру, нажмите
кнопку Show filtering options справа от поля Filter by name.
Show filtered results as a flat list — Опция, чтобы отобразить отфильтрованные результаты как плоский списокОпция, чтобы отобразить отфильтрованные результаты как плоский список, который использует запись через точку, чтобы отразить иерархию шин. По умолчанию отфильтрованные элементы появляются в иерархическом дереве.
Чтобы получить доступ к этому параметру, нажмите
кнопку Show filtering options справа от поля Filter by name.
Output data type — Тип данных выходной шины'Inherit: auto' (значение по умолчанию) | 'Bus: <object name>' | <data type expression>Тип данных выходной шины.
Если вы выбираете Bus: <object name>, замените <object name> с именем Simulink.Bus объект. Bus объект должен быть доступным, когда вы редактируете модель.
Задавать Bus объект с помощью Bus Editor, нажмите кнопку Show data type assistant
, и затем нажмите кнопку Edit.
Если вы выбираете <data type expression>, задайте выражение, которое оценивает к Bus объект.
Параметры блоков:
OutDataTypeStr |
| Ввод: символьный вектор |
Значения:
'Inherit: auto' | 'Bus: <object name>' |
Значение по умолчанию:
'Inherit: auto' |
Require names of inputs to match names above — Проверяйте, что входные имена элементов совпадают с именами, перечисленными в диалоговом окнеПроверяйте, что входные имена элементов совпадают с именами, перечисленными в диалоговом окне Block Parameters. Если имена элементов не соответствуют, Simulink возвращает ошибку.
Параметр Require names of inputs to match names above может быть удален в будущем релизе. Чтобы осуществить сильный ввод данных, рассмотрите использование параметра Use names from inputs instead of from bus object.
Если вы выбираете Use names from inputs instead of from bus object, программное обеспечение Simulink игнорирует установку Require names of inputs to match names above.
Если вы изменяете Number of inputs программно, этот параметр возвращается к 'off'.
Rename selected signal — Новое имя для выбранного входного элемента'' (значение по умолчанию) | вектор символовНовое имя для выбранного входного элемента. Смотрите Имена Сигнала и Метки для инструкций по имени.
Чтобы отобразить этот параметр, включите параметр Require names of inputs to match names above.
Use names from inputs instead of from bus object — Опция, чтобы использовать имена от входных элементов вместо от объекта Simulink.BusПо умолчанию блок Bus Creator использует входные имена элементов в качестве имен элементов выходной шины, даже когда вы задаете Simulink.Bus возразите как тип данных.
Наследовать имена элементов шины от Bus объект, очистите этот параметр. Очистка параметра:
Осуществляет сильный ввод данных.
Избегает необходимости вводить имя элемента многократно: в Bus возразите и в модели. Ввод имени многократно может случайно создать несоответствия имени элемента.
Поддерживает массив требования шин, чтобы иметь сопоставимые имена элементов через элементы массива.
В качестве альтернативы можно осуществить сильный ввод данных путем проверки, что входные имена элементов совпадают с Bus объектные имена элементов. Сохраните флажок Use names from inputs instead of from bus object выбранным и установите параметр конфигурации Element name mismatch на error.
Чтобы отобразить этот параметр, установите параметр Output data type на Bus объект.
Параметры блоков:
InheritFromInputs |
| Ввод: символьный вектор |
Значения:
'on' | 'off' |
Значение по умолчанию:
'on' |
Output as nonvirtual bus — Выведите невиртуальную шинуВыведите невиртуальную шину вместо виртуальной шины.
Все элементы в невиртуальной шине должны иметь тот же шаг расчета, даже если элементы связанного Bus объект задает наследованные шаги расчета для некоторых элементов. Любая операция, приводящая к невиртуальной шине, содержащей элементы с различными частотами дискретизации, генерирует ошибку. Чтобы изменить шаг расчета элемента или шины, которая имеет различный шаг расчета, чем другие невиртуальные входные элементы шины, используйте блок Rate Transition. Для получения дополнительной информации смотрите, Изменяют Шаги расчета для Невиртуальных Шин.
Чтобы сгенерировать код, который использует структуру C, чтобы задать структуру шины, которую создает этот блок, включите этот параметр.
Чтобы отобразить этот параметр, установите параметр Output data type на Bus объект.
Параметры блоков:
NonVirtualBus |
| Ввод: символьный вектор |
Значения:
'on' | 'off' |
Значение по умолчанию:
'off' |
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|

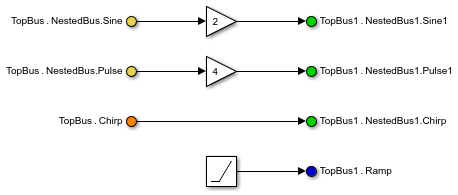

Для шин в подсистеме и интерфейсах модели, можно использовать блоки Out Bus Element вместо блока Bus Creator с блоком Outport. блоки Out Bus Element:
Уменьшайте сложность линии и помеху в блок-схеме.
Облегчите изменять интерфейс инкрементно.
Bus Assignment | Bus Selector | Bus to Vector | Out Bus Element
