For Iterator Subsystem

Повторите выполнение подсистемы в процессе моделирования временной шаг для конкретного количества итераций

расширьте все на странице
  • Библиотека:

  • Simulink / Ports & Subsystems

  • For Iterator Subsystem block

Описание

Блок For Iterator Subsystem является блоком Subsystem, предварительно сконфигурированным как начальная точка для создания подсистемы, которая повторяет выполнение во время шага времени симуляции для конкретного количества итераций. Количеством итераций управляет блок For Iterator в подсистеме. Для примера смотрите ex_for_iterator_block.

При использовании упрощенного режима инициализации, если вы помещаете блок, которому требуется прошедшее время (такое как блок Discrete-Time Integrator) в блоке For Iterator Subsystem, Simulink® отображает ошибку.

Порты

Входной параметр

развернуть все

Размещение блока Inport в блоке Subsystem добавляет внешний входной порт в блок. Метка порта совпадает с именем блока Inport.

Используйте блоки Inport, чтобы получить сигналы от окружения.

Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus

Вывод

развернуть все

Размещение блока Outport в блоке Subsystem добавляет выходной порт из блока. Метка порта на блоке Subsystem является именем блока Outport.

Используйте блоки Outport, чтобы отправить сигналы в окружение.

Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus

Примеры модели

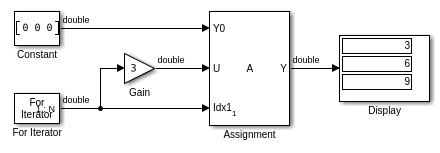

Iterated Assignment with the Assignment Block

Выполненное с помощью итераций присвоение с блоком присвоения

Используя блок Assignment, чтобы присвоить значения вычислил в Для или В то время как цикл Итератора к последовательным элементам.

Открытая модель

Характеристики блока

Типы данных

Boolean[a] | шина[a] | дважды[a] | перечислимый[a] | фиксированная точка[a] | половина[a] | целое число[a] | один[a] | строка[a]

Прямое сквозное соединение

no

Многомерные сигналы

ограниченный[a]

Сигналы переменного размера

ограниченный[a]

Обнаружение пересечения нулем

no

[a] Фактическая поддержка типа данных или возможности зависит от реализации блока.

Расширенные возможности

Смотрите также

Блоки

Темы

Представлено до R2006a
