Index Vector
Переключатель выводится между различными входными параметрами на основе значения первого входа
- Библиотека:
Simulink / Маршрутизация Сигнала
HDL Coder / Маршрутизация Сигнала
Описание
Блок Index Vector является специальной настройкой блока Multiport Switch, в котором вы задаете один ввод данных, и вход управления основан на нуле. Блок выход является элементом входного вектора, индекс которого совпадает с входом управления. Например, если входным вектором является [18 15 17 10] и входом управления является 3, элемент, который совпадает с индексом 3 (основанный на нуле), равняется 10, и это становится выходным значением.
Чтобы сконфигурировать блок Multiport Switch, чтобы работать блоком Index Vector устанавливает Number of data ports на 1 и Data port order к Zero-based contiguous.
Для получения дополнительной информации о Многопортовом блоке switch, смотрите страницу с описанием блока Multiport Switch.
Порты
Входной параметр
Port_1 — Управляющий сигнал
скаляр
Управляющий сигнал в виде скаляра. Когда вход управления не является целочисленным значением, блок обрезает значение до целого числа путем округления, чтобы обнулить.
Для получения информации об управляющих сигналах перечислимого типа см. Инструкции по Установке Параметров для Перечислимого Порта управления на блоке Multiport Switch касательно страницы.
Ограничения
Если управляющий сигнал является числовым, управляющий сигнал не может быть комплексным.
Если управляющий сигнал является перечислимым сигналом, блок использует значение базового целого числа, чтобы выбрать порт данных.
Если базовое целое число не соответствует вводу данных, ошибка происходит.
Типы данных: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point
0 or 1 — First Data вводится
скаляр | вектор
Вход First Data в виде скаляра или вектора. Порт помечен 0, когда вы устанавливаете Data port order на Zero-based contiguous, и пометил 1, когда вы устанавливаете Data port order на One-based contiguous.
Типы данных: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | bus | enumerated | string
Вывод
Port_1 — Выбранный ввод данных, на основе значения управляющего сигнала
скаляр
Блок выводит выбранное значение от вектора входных данных, согласно значению управляющего сигнала. Выход является скаляром.
Типы данных: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus
Параметры
Основной
Data port order — Тип упорядоченного расположения для портов ввода данных
Zero-based contiguous (значение по умолчанию) | One-based contiguous | Specify indices
Задайте тип упорядоченного расположения для ваших портов ввода данных.
Zero-based contiguous— Блок использует основанную на нуле индексацию для упорядоченного расположения непрерывных портов данных. Это - значение по умолчанию блока Index Vector.One-based contiguous— Блок использует индексацию на основе одну для упорядоченного расположения непрерывных портов данных. Это - значение по умолчанию блока Multiport Switch.Specify indices— Блок использует индексацию, состоящую из нескольких несмежных участков, для упорядоченного расположения портов данных. Это значение поддерживается только для настроек с двумя или больше портами входных данных.
Советы
Когда порт управления будет иметь перечислимый тип, выберите
Specify indices.Если вы выбираете
Zero-based contiguousилиOne-based contiguous, проверьте, что порт управления не имеет перечислимого типа. Эта настройка удерживается от использования и производит ошибку. Можно запустить Советника по вопросам Обновления на модели, чтобы заменить каждый блок Multiport Switch этой настройки с блоком, который явным образом задает индексы порта данных. Смотрите Обновление моделей.Избегайте ситуаций, где блок содержит неиспользованные порты данных для симуляции или генерации кода. Когда порт управления имеет фиксированную точку или встроенный тип данных, проверьте, что все индексы порта данных являются представимыми с тем типом. В противном случае следующее поведение блока происходит:
Если блок имеет неиспользованные порты данных, и порядок порта данных: Блок производит: Zero-based contiguousилиOne-based contiguousПредупреждение Specify indicesОшибка
Зависимости
Выбор Zero-based contiguous или One-based contiguous включает параметр Number of data ports.
Выбор Specify indices включает параметр Data port indices.
Программируемое использование
Параметры блоков:
DataPortOrder
|
| Ввод: символьный вектор |
Значения:
'Zero-based contiguous' | 'One-based contiguous' | 'Specify indices' |
Значение по умолчанию:
'Zero-based contiguous' |
Number of data ports — Количество портов ввода данных
1
Задайте количество портов ввода данных с блоком.
Зависимости
Чтобы включить этот параметр, установите Data port order на Zero-based contiguous или One-based contiguous.
Программируемое использование
Параметры блоков:
Inputs
|
| Ввод: символьный вектор |
| Значения: целое число между 1 и 65536 |
Значение по умолчанию:
'1' |
Атрибуты сигнала
Require all data port inputs to have the same data type — Потребуйте, чтобы все входные параметры имели совпадающий тип данных
off (значение по умолчанию) | on
Установите этот флажок, чтобы потребовать, чтобы все порты ввода данных имели совпадающий тип данных. Когда вы снимаете этот флажок, блок позволяет входным параметрам порта данных иметь различные типы данных.
Программируемое использование
Параметры блоков: InputSameDT |
| Ввод: символьный вектор |
Значения: 'off' | 'on' |
Значение по умолчанию: 'off' |
Output minimum — Минимальное выходное значение для проверки диапазона
[] (значение по умолчанию) | скаляр
Нижнее значение выходной области значений, что Simulink® проверки.
Simulink использует минимум, чтобы выполнить:
Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).
Примечание
Output minimum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.
Программируемое использование
Параметры блоков: OutMin |
| Ввод: символьный вектор |
Значения: '[ ]'| скаляр |
Значение по умолчанию: '[ ]' |
Output maximum — Максимальное выходное значение для проверки диапазона
[] (значение по умолчанию) | скаляр
Верхнее значение выходной области значений это Simulink Check.
Simulink использует максимальное значение, чтобы выполнить:
Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).
Примечание
Output maximum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.
Программируемое использование
Параметры блоков: OutMax |
| Ввод: символьный вектор |
Значения: '[ ]'| скаляр |
Значение по умолчанию: '[ ]' |
Output data type — Задайте тип выходных данных
Inherit: Inherit via internal rule (значение по умолчанию) | Inherit: Inherit via back propagation | Inherit: Same as first data input | double | single | half | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | fixdt(1,16) | fixdt(1,16,0) | fixdt(1,16,2^0,0) | string | <data type expression>
Выберите тип данных для выхода. Тип может быть наследован, задан непосредственно или описан как объект типа данных, такой как Simulink.NumericType.
Когда вы выбираете наследованную опцию, блок ведет себя можно следующим образом:
Inherit: Inherit via internal rule— Simulink выбирает тип данных, чтобы сбалансировать числовую точность, эффективность и размер сгенерированного кода, при принятии во внимание свойств оборудования целевого процессора. Если вы изменяете настройки целевого процессора, тип данных, выбранный внутренним правилом, может измениться. Для программного обеспечения не всегда возможно оптимизировать КПД кода и числовую точность одновременно. Если внутреннее правило не удовлетворяет ваши определенные потребности для числовой точности или эффективности, используйте одну из следующих опций:Задайте тип выходных данных явным образом.
Явным образом задайте тип данных по умолчанию, такой как
fixdt(1,32,16)и затем используйте Fixed-Point Tool, чтобы предложить типы данных для вашей модели. Для получения дополнительной информации смотритеfxptdlg(Fixed-Point Designer).Чтобы задать ваше собственное правило наследования, используйте
Inherit: Inherit via back propagationи затем используйте блок Data Type Propagation. Примеры того, как использовать этот блок, доступны в библиотеке Signal Attributes блок Data Type Propagation Examples.
Inherit: Inherit via back propagation— Использует тип данных ведущего блока.Inherit: Same as first data input— Использует тип данных входного порта First Data.
Программируемое использование
Параметры блоков: OutDataTypeStr |
| Ввод: символьный вектор |
Значения: 'Inherit: Inherit via internal rule | 'Inherit: Inherit via back propagation' | 'Inherit: Same as first input' | 'double' | 'single' | 'half' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'fixdt(1,16)' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | 'string' | '<data type expression>' |
Значение по умолчанию: 'Inherit: Inherit via internal rule' |
Lock output data type setting against changes by the fixed-point tools — Препятствуйте тому, чтобы Fixed-Point Tool заменили типы данных
off (значение по умолчанию) | on
Выберите, чтобы заблокировать установку типа выходных данных этого блока против изменений Fixed-Point Tool и Советником Фиксированной точки. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).
Программируемое использование
Параметры блоков: LockScale |
| Ввод: символьный вектор |
Значения: 'off' | 'on' |
Значение по умолчанию: 'off' |
Integer rounding mode — Задайте округляющийся режим для операций фиксированной точки
Floor (значение по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | Zero
Выберите один из этих режимов округления.
CeilingРаунды и положительные и отрицательные числа к положительной бесконечности. Эквивалентный MATLAB®
ceilфункция.ConvergentНомер раундов к самому близкому представимому значению. Если связь происходит, раунды к самому близкому даже целое число. Эквивалентный Fixed-Point Designer™
convergentфункция.FloorРаунды и положительные и отрицательные числа к отрицательной бесконечности. Эквивалентный MATLAB
floorфункция.NearestНомер раундов к самому близкому представимому значению. Если связь происходит, раунды к положительной бесконечности. Эквивалентный Fixed-Point Designer
nearestфункция.RoundНомер раундов к самому близкому представимому значению. Если связь происходит, округляет положительные числа к положительной бесконечности и округляет отрицательные числа к отрицательной бесконечности. Эквивалентный Fixed-Point Designer
roundфункция.SimplestАвтоматически выбирает между раундом к полу и вокруг к нулю, чтобы сгенерировать округление кода, который максимально эффективен.
ZeroНомер раундов к нулю. Эквивалентный MATLAB
fixфункция.
Программируемое использование
Параметры блоков: RndMeth |
| Ввод: символьный вектор |
Значения: 'Ceiling' | 'Convergent' | 'Floor' | 'Nearest' | 'Round' | 'Simplest' | 'Zero' |
Значение по умолчанию: 'Floor' |
Смотрите также
Для получения дополнительной информации смотрите Округление (Fixed-Point Designer).
Saturate on integer overflow — Метод действия переполнения
off (значение по умолчанию) | on
Задайте, насыщает ли переполнение или переносится.
off— Переполнение переносится к соответствующему значению, которое может представлять тип данных.Например, номер 130 не помещается в 8-битное целое число со знаком и переносится к-126.
on— Переполнение насыщает или к минимальному или к максимальному значению, которое может представлять тип данных.Например, переполнение, сопоставленное с 8-битным целым числом со знаком, может насыщать к-128 или 127.
Совет
Рассмотрите установку этого флажка, когда ваша модель имеет возможное переполнение, и вы хотите явную защиту насыщения в сгенерированном коде.
Полагайте, что снятие этого флажка, когда это необходимо, оптимизирует КПД вашего сгенерированного кода.
Снятие этого флажка также помогает вам постараться не чрезмерно определять, как блок обрабатывает сигналы из области значений. Для получения дополнительной информации смотрите Ошибки Диапазона сигнала Поиска и устранения неисправностей.
Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, не только выходу или результату.
В общем случае процесс генерации кода может обнаружить, когда переполнение не возможно. В этом случае генератор кода не производит код насыщения.
Программируемое использование
Параметры блоков: SaturateOnIntegerOverflow |
| Ввод: символьный вектор |
Значения: 'off' | 'on' |
Значение по умолчанию: 'off' |
Allow different data input sizes (Results in variable-size output signal) — Позвольте входные сигналы с различными размерами
off (значение по умолчанию) | on
Установите этот флажок, чтобы позволить входные сигналы с различными размерами.
On— Позволяет входные сигналы с различными размерами, и распространите размер входного сигнала к выходному сигналу. В этом режиме блок производит выходной сигнал переменного размера.Off— Требует, чтобы все нескалярные сигналы ввода данных были одного размера.
Программируемое использование
Параметр: AllowDiffInputSizes |
| Ввод: символьный вектор |
Значение: 'on' | 'off' |
Значение по умолчанию: 'off' |

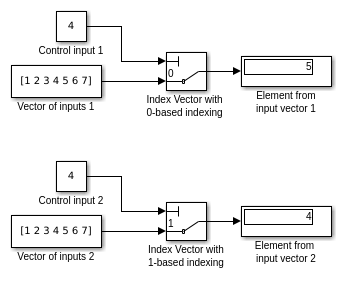

Примеры модели
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
Расширенные возможности
Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.
Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.
HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.
Блок Vector индекса является Многопортовым блоком switch с набором Number of data ports к 1. Дополнительные сведения см. в Multiport Switch.
