Откройте модель в качестве примера

Откройте и симулируйте модель sldemo_mdlref_bus в качестве примера.

Исследуйте модель

Модель содержит блок Model под названием CounterA, это ссылается на sldemo_mdlref_counter_bus, который является моделью простого счетчика.

Массив шин под названием COUNTERBUS питает данные и пределы насыщения счетчика в модель. Шины под названием COUNTERBUS каждый содержит два элемента: данные сигнализируют и вложенная шина под названием LIMITBUS. Данные используются в подсчете, и LIMITBUS содержит верхние значения и значения нижнего предела счетчика.

Блок Model имеет второй входной порт, который связывает с шиной под названием INCREMENTBUS. Эта шина содержит элементы, которые изменяют шаг и сбрасывают счетчик.

Модель использует файл с именем словаря данных sldemo_mdlref_bus.sldd это содержит Simulink.Bus объекты, которые задают элементы COUNTERBUS, LIMITBUS и INCREMENTBUS.

Просмотреть Bus объекты, откройте Редактор Шины. В Simulink® Toolstrip, на вкладке Modeling, в галерее Design, нажимают Bus Editor.

Модель использует Bus объекты задать выходные параметры следующих блоков Создателя Шины:

Inport блок, названный counter_input в sldemo_mdlref_counter_bus задает Bus возразите названному COUNTERBUS. Дважды кликните блок. В диалоговом окне Block Parameters, на вкладке Signal Attributes, Тип данных установлен в Bus: COUNTERBUS.

Inport блок, названный increment_input, так же сконфигурирован, чтобы использовать Bus возразите названному INCREMENTBUS.

Регистрируйте данные сигнала

Эти сигналы отмечены для логгирования сигнала:

После того, как вы симулируете модель, регистрируемые сигналы доступны в базовом рабочем пространстве в topOut переменная.

topOut =

Simulink.SimulationData.Dataset 'topOut' with 4 elements

                         Name          BlockPath
                         ____________  ________________________________________
    1  [1x1 Signal]      COUNTERBUS    sldemo_mdlref_bus/Concatenate
    2  [1x1 Signal]      OUTERDATA     sldemo_mdlref_bus/CounterA
    3  [1x1 Signal]      INCREMENTBUS  sldemo_mdlref_bus/IncrementBusCreator
    4  [1x1 Signal]      INNERDATA     ...erA|sldemo_mdlref_counter_bus/COUNTER

  - Use braces { } to access, modify, or add elements using index.

Модель использует Dataset формат для логгирования сигнала. Получить доступ к Dataset записанные данные формата для данного сигнала, используйте getElement метод:

topOut.getElement('COUNTERBUS')

ans =

  Simulink.SimulationData.Signal
  Package: Simulink.SimulationData

  Properties:
              Name: 'COUNTERBUS'
    PropagatedName: ''
         BlockPath: [1x1 Simulink.SimulationData.BlockPath]
          PortType: 'outport'
         PortIndex: 1
            Values: [2x1 struct]

Данные о шине регистрируются как структура MATLAB® в Values поле :

topOut.getElement('COUNTERBUS').Values

ans =

  2x1 struct array with fields:

    data
    limits

Эта структура содержит MATLAB timeseries объекты для каждой шины:

topOut.getElement('COUNTERBUS').Values(1).data

  timeseries

  Common Properties:
            Name: 'data'
            Time: [301x1 double]
        TimeInfo: tsdata.timemetadata
            Data: [301x1 int32]
        DataInfo: tsdata.datametadata

topOut.getElement('COUNTERBUS').Values(2).data

  timeseries

  Common Properties:
            Name: 'data'
            Time: [301x1 double]
        TimeInfo: tsdata.timemetadata
            Data: [301x1 int32]
        DataInfo: tsdata.datametadata

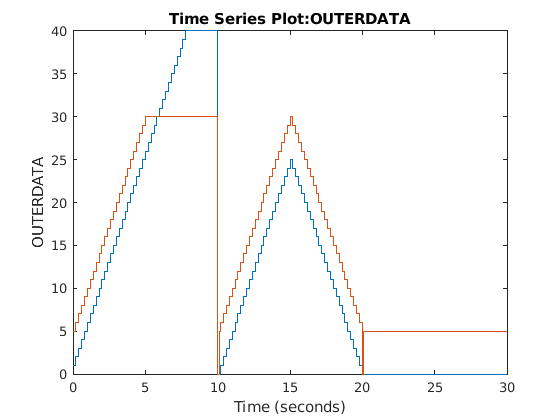

Можно также построить записанные данные с помощью plot функция:

topOut.getElement('OUTERDATA').Values.plot()

Регистрируйте сигналы модели, на которые ссылаются,

Чтобы регистрировать сигналы в модели, на которую ссылаются, выберите блок Model и нажмите Log Signals на вкладке блока Model.

Для этой модели, Регистрируя Режим установлен в Log all signals as specified in model. Все сигналы, которые регистрируются при симуляции sldemo_mdlref_counter_bus как топ-модель также регистрируются при симуляции его как модели, на которую ссылаются. Изменить логгирование для любого из этих сигналов или регистрировать подмножество сигналов:

Загрузка данных

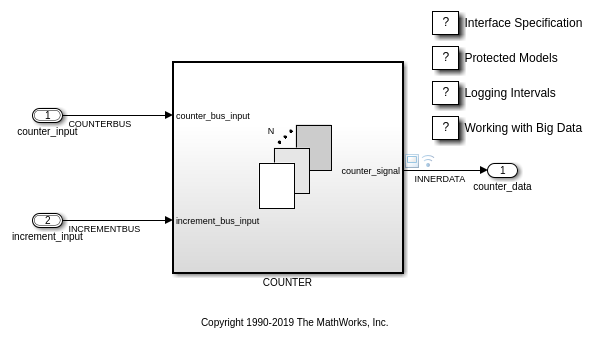

Откройте модель sldemo_mdlref_counter_bus, на которую ссылаются, как топ-модель путем нажатия на Открытое Как на значок Топ-модели в левом нижнем углу блока Model.

Модель, на которую ссылаются, сконфигурирована, чтобы считать регистрируемые данные сигнала через корневые Inport блоки. Чтобы видеть эту настройку, откройте диалоговое окно Configuration Parameters. В Панели инструментов Simulink, на вкладке Modeling, нажимают Model Settings. На вкладке Data Import/Export Вход использует список, разделенный запятыми, чтобы задать записанные данные от topOut для этих двух входных портов. counter_input порт использует массив структуры timeseries, чтобы загрузить данные для COUNTERBUS, и increment_input порт использует структуру timeseries, чтобы загрузить данные для INCREMENTBUS.

Можно сконфигурировать Поле ввода путем нажатия Входной Connect кнопки. Инструмент Root Inport Mapper открывается. В этом примере инструмент использует алгоритм отображения, чтобы настроить Поле ввода от записанных данных в базовом рабочем пространстве.

Выбрать данные, чтобы импортировать:

С данными, загруженными в инструмент Root Inport Mapper, можно определить корневой входной порт, для которого можно присвоить входные данные. Simulink совпадает с входными данными входным портам на основе одного из этих критериев: имя блока, блок path, сигнализирует об имени, порядке порта или пользовательском алгоритме. Поскольку topOut регистрируется с помощью имен сигнала из модели, лучшим выбором для критерия отображения является Имя Сигнала. Используя этот критерий, Simulink пытается совпадать с именами переменных входных данных к именам входных сигналов.

Выбирать эту опцию:

При отображении данных Simulink оценивает входные порты против входных данных, чтобы определить совместимость. Таблица Root Inport Mapper отражает состояние этой совместимости с зеленой галочкой, оранжевым треугольником предупреждения или красным ошибочным восклицательным знаком. В этом примере таблица показывает зеленое состояние, указывающее, что нет никакой проблемы совместимости. Можно симулировать модель с этим отображением входных данных к входным портам. Отображение также устанавливает Вход во вкладке Data Import/Export диалогового окна Параметров конфигурации к соответствующему списку, разделенному запятыми входных параметров. Чтобы применить изменения в модели, в диалоговом окне Параметров конфигурации, нажимают Apply.

Симулируйте модель с импортированными данными

Симулируйте sldemo_mdlref_counter_bus.

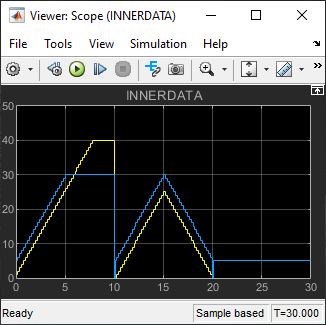

После симуляции, осциллографов от sldemo_mdlref_bus (OUTERDATA) и sldemo_mdlref_counter_bus (INNERDATA) покажите ту же трассировку.

Сигнал, питающий осциллограф в модели, на которую ссылаются, также регистрируется. Записанные данные доступны в рабочем пространстве MATLAB под переменной subOut. Можно проверить что данные в topOut.getElement('OUTERDATA') и subOut.getElement('INNERDATA') то же самое.
