Referenced Files Pane

Просмотрите, сохраните, и близко подсистемы, на которые ссылаются, и модели

Описание

Панель Referenced Files позволяет вам просматривать, сохранять, и закрывать подсистемы, на которые ссылаются, и модели в соответствующей иерархии модели.

Панель Referenced Files показывает плоский список модели и файлов подсистемы, которые загружаются и сосланы иерархией модели. Открытие топ-модели в иерархии модели не загружает модели, на которые ссылаются, в иерархии модели. Загрузите модели, на которые ссылаются, путем открытия их в Simulink® Редактор или при помощи функции такой как load_system. Подсистемы, на которые ссылаются, загружают, когда вы загружаете модели, которые ссылаются на них.

Когда вы сохраняете модель с помощью панели Referenced Files, вы также сохраняете модели, на которые она ссылается. Когда вы закрываете модель с помощью панели Referenced Files, вы также закрываете модели, на которые она ссылается, которые не открыты в другой иерархии модели. Прежде чем можно будет закрыть модифицированную модель, необходимо выбрать, сохранить ли соответствующие изменения, которые включают изменения в рабочем пространстве модели.

The Referenced Files pane lists referenced files, such as models, that are loaded.

Откройте панель файлов, на которую ссылаются,

  • На вкладке Modeling, в галерее Design, нажимают Referenced Files.

  • Если файл, на который ссылаются, в иерархии модели был изменен на вкладке Simulation, кликните по стреле кнопки Save All, то нажмите Save Referenced Files> Manage Referenced Files.

  • Перейдите в модель, на которую ссылаются, в иерархии модели. Панель Referenced Files открывается как вкладка на левой стороне Редактора Simulink, если вы ранее не скрыли панель.

Примеры

развернуть все

Сохраните и отмените изменения к моделям индивидуума, на которые ссылаются, в иерархии модели.

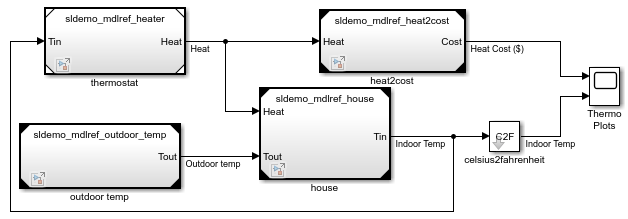

Откройте топ-модель в иерархии модели, которая содержит несколько моделей, на которые ссылаются.

sldemo_mdlref_depgraph

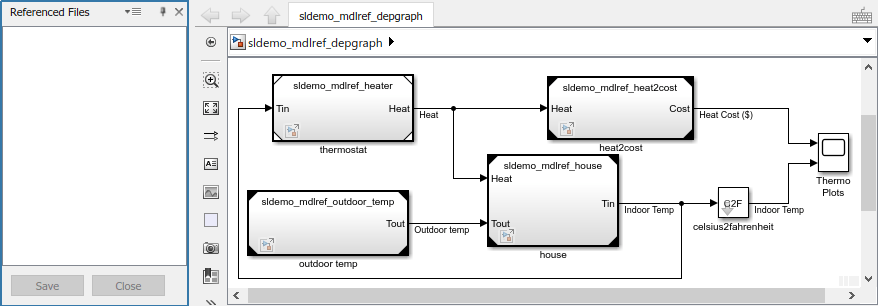

На вкладке Simulink Toolstrip Modeling, в галерее Design, нажимают Referenced Files.

Панель Файлов, на которую Ссылаются, открывается. Это не показывает подсистем, на которые ссылаются, или моделей. sldemo_mdlref_depgraph модель не ссылается ни на какие подсистемы, но она ссылается на многоуровневые модели. Модели, на которые ссылаются, должны загрузиться, чтобы появиться в панели Файлов, на которую Ссылаются.

Дважды кликните блок под названием thermostat.

sldemo_mdlref_heater модель загружает и открывается. Когда Показывают, что Только Модифицированные Файлы в оглавлении Фильтра () очищены, эта модель появляется в панели Файлов, на которую Ссылаются. В противном случае необходимо изменить файл, прежде чем это появится.

Измените sldemo_mdlref_heater путем перемещения блока.

Рядом с именем модели грязный флаг (*) указывает, что модель имеет несохраненные изменения.

Дважды кликните блок под названием Fahrenheit to Celsius.

sldemo_mdlref_F2C модель загружает и открывается.

Измените sldemo_mdlref_F2C путем перемещения блока.

Рядом с именем модели грязный флаг (*) указывает, что модель имеет несохраненные изменения.

Предположим, что вы хотите сохранить свои изменения в sldemo_mdlref_F2C, и вы хотите отменить свои изменения к sldemo_mdlref_heater.

Если вы выбираете sldemo_mdlref_heater и нажмите Close, вы получаете сообщение, спрашивающее, сохранить ли изменения в sldemo_mdlref_heater и sldemo_mdlref_F2C прежде, чем закрыть обе модели. Если модель, на которую ссылаются, не открыта в другой иерархии модели, закрытие ее родительской модели закрывает модель, на которую ссылаются.

Сохранить ваши изменения в sldemo_mdlref_F2C, выберите это в Файлах, на которые Ссылаются, разделяет на области и нажимает Save. Затем выберите sldemo_mdlref_heater и нажмите Close.

Введенный в R2020b
