Send, Message Send

Создайте и отправьте сообщение

расширьте все на странице
  • Библиотека:

  • Simulink / сообщения & События

    SimEvents

  • Send block

Описание

Блок Send читает значение входного сигнала и отправляет сообщение, которое несет это значение. В основанной на сообщении коммуникации сообщение является дискретным элементом интереса, которые несут данные любого типа, который поддерживает Simulink. Send и блоки Message Send являются идентичными блоками.

Порты

Входной параметр

развернуть все

Input port, чтобы позволить блоку отправить сообщение. Для любого входного значения, которое больше 0 отправьте включен. Для любого значения, меньше чем или равного 0, отправление отключено.

Зависимости

Чтобы включить этот порт, выбор, поле пометило Show enable port.

Типы данных: double

Этот блок принимает входные параметры любого типа что Simulink® поддержки, включая перечислимые типы и преобразуют входной сигнал в сообщение. Для получения дополнительной информации смотрите Типы данных, Поддержанные Simulink.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | enumerated | bus | fixed point

Вывод

развернуть все

Блок выводит сообщение с постоянным приоритетом 20.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | enumerated | bus | fixed point

Параметры

развернуть все

Установите этот флажок, чтобы отобразиться, включают порт. Для любого входного значения, которое больше 0 отправьте включен. Для любого значения, меньше чем или равного 0, отправление отключено.

Программируемое использование

Параметры блоков: ShowEnablePort
Ввод: символьный вектор
Значения: 'on' | 'off'
Значение по умолчанию: 'off'

Примеры модели

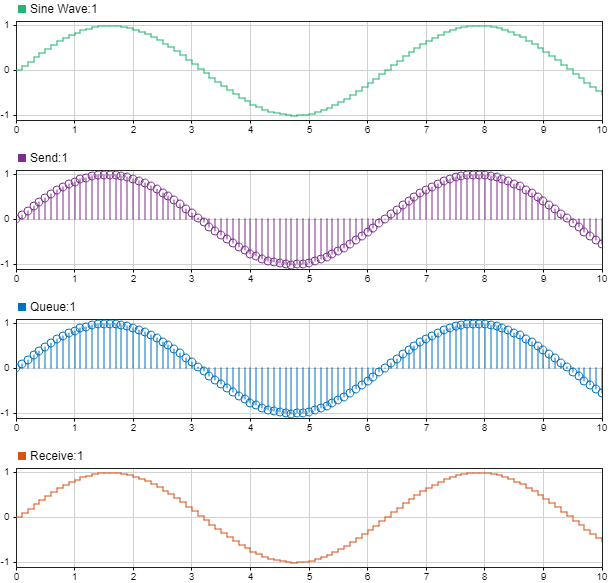

Animate and Understand Sending and Receiving Messages

Анимируйте и изучите отправку и получение сообщений

Отправьте, получите, визуализируйте и анимируйте сообщения и данные о сообщении отображения.

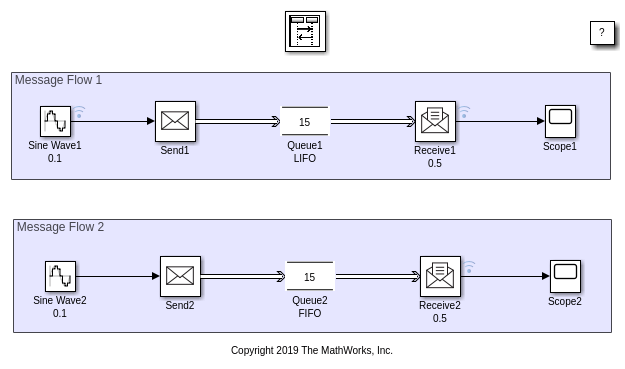

Use a Queue Block to Manage Messages

Используйте блок очереди, чтобы управлять сообщениями

Используйте очередь FIFO, очередь LIFO и приоритетную очередь, чтобы отсортировать и хранить сообщения и задать политики очереди.

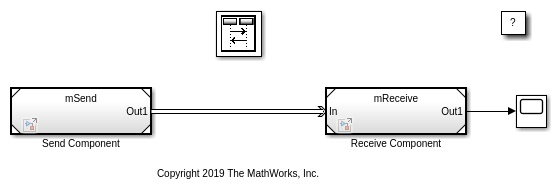

Establish Message Send and Receive Interfaces Between Software Components

Установите сообщение, отправляют и получают интерфейсы между компонентами программного обеспечения

Создайте сообщение, отправляют и получают интерфейсы и готовят компоненты к генерации Кода С++.

Model a Message Receive Interface that Runs on Message Availability

Смоделируйте сообщение, Получают Интерфейс, который Работает на Доступности сообщения

Синхронизируйте выполнение с доступностью данных в основанных на сообщении системах. Мы показываем, как смоделировать это использование поведения события и действия. Этот пример основывается на другом примере, Установите сообщение, Отправляют и Получают Интерфейсы Между Компонентами программного обеспечения, где два компонента программного обеспечения передают сообщения использования.

Характеристики блока

Типы данных

Boolean | bus | double | enumerated | fixed point | integer | single | string

Прямое сквозное соединение

no

Многомерные сигналы

yes

Сигналы переменного размера

no

Обнаружение пересечения нулем

no

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

(SimEvents)

Темы

Введенный в R2016a
