Автоматическое продвижение значка маски в различных подсистемах
Этот пример демонстрирует, как Simulink® автоматически отображает значок маски активного различного блока на родительском Различном блоке Subsystem. Пример показывает продвижение значка маски для этих типов значков:
Простой текст
График
Встроенный значок
Исследуйте модель
Откройте модель slexVariantSubsystemMaskIconPromotion в качестве примера.

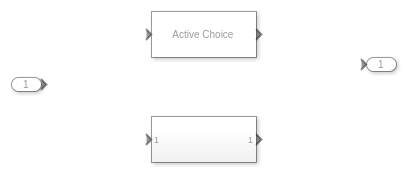

VSS 1: Значок маски на активном различном блоке является простым текстом.

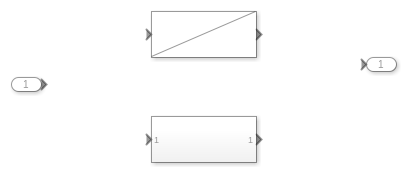

VSS 2: Значок маски на активном различном блоке является графиком.

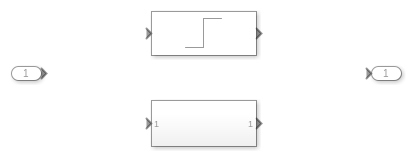

VSS 3: Значок маски на активном различном блоке является встроенным значком.

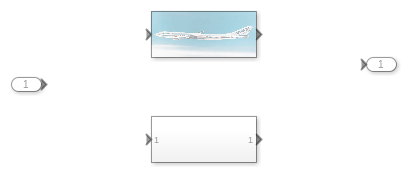

VSS 4: Значок маски на активном различном блоке является изображением.

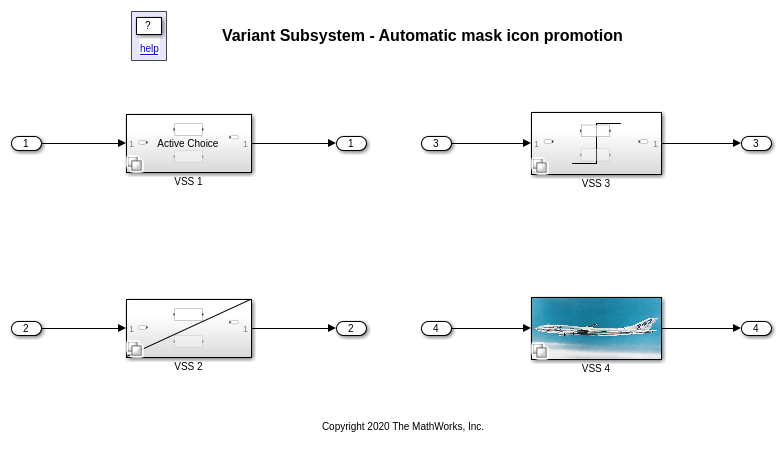

Симулируйте модель, чтобы просмотреть продвижение значка маски
На вкладке Simulation нажмите Run, чтобы видеть, как значок маски активного выбора продвинут на родительскую подсистему.
