Постройте круг Используя блок графика XY
В этом примере показано, как отобразить данные на графике с помощью блока XY Graph. Блок XY Graph является альтернативной настройкой блока Record, который строит два входных сигнала на графике XY. График XY, используемый блоком Record, также доступен в Инспекторе Данных моделирования. Блок XY Graph имеет все возможности блока Record, включая способность к данным логов к рабочей области и файлу.
Модель вычисляет
и
данные, чтобы построить круг с помощью третьей переменной
. Используя систему полярной координаты, можно описать уравнение для круга радиуса
, сосредоточенного на источнике как:
Преобразование уравнения, чтобы использовать Декартовы координаты приводит к этим уравнениям для и данные:
Модель вычисляет данные и данные с помощью блоков Тригонометрической функции. Блок Ramp обеспечивает вход, и блок Constant устанавливает радиус круга.
Чтобы просмотреть нанесенные на график результаты, симулируйте модель, затем дважды кликните блок XY Graph.
Можно добавить подграфики в размещение в блоке XY Graph, чтобы просмотреть данные и изменения данных против времени. Например, выберите Layouts. Затем под Оверлейными программами выберите Bottom. Нажмите Show Signals, чтобы просмотреть сигналы. Построить x сигнал, выберите левое наложение, затем установите флажок рядом с x сигнал. Затем чтобы построить y сигнал, выберите правильное наложение, затем выберите y сигнал.

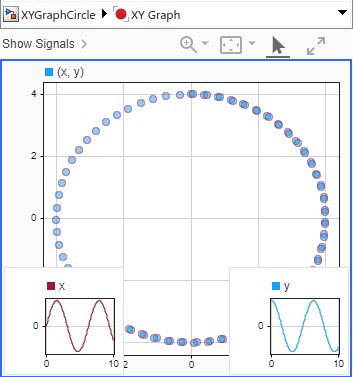

Можно также обновить моделирование данных, отображенных на графике на графике XY. Например, удалите соединительную линию и добавьте маркеры данных. Чтобы добавить маркеры в график, на вкладке Format, под Маркерами, нажимают Markers. Чтобы удалить линию из графика, на вкладке Format, под Линией, нажимают Line.
График XY поддерживает другие функции анализа и визуализации включая линии тренда и способность построить больше чем один ряд. Для получения дополнительной информации смотрите, Визуализируют Данные моделирования на Графике XY и Анализируют Данные Используя График XY.
