В этом примере показано, как воспроизвести данные в Инспекторе Данных моделирования, чтобы смотреть и создать интуитивное понимание ваших данных. Когда вы воспроизводите данные, курсор развертывается синхронно через все подграфики в вашем представлении, отображая значения сигналов. Можно контролировать скорость воспроизведения, сделать паузу, чтобы переместить выборку выборкой курсора и изменение масштаба, чтобы смотреть данные. Можно воспроизвести импортированные данные и данные, регистрируемые от симуляции.
Этот пример использует регистрируемые данные моделирования, сохраненные на сеансе. Сеанс содержит два запуска данных, регистрируемых от ex_vdp_mu модель. Данные из Run 1: ex_vdp_mu построен в области просмотра.
Загрузите сеанс и откройте Инспектора Данных моделирования, чтобы просмотреть данные.
Simulink.sdi.load('ex_vdp_mu.mldatx');
Simulink.sdi.viewКогда вы воспроизводите данные, Инспектор Данных моделирования анимирует синхронизируемые курсоры, чтобы переместиться через период времени, заданный максимальным временем среди нанесенных на график сигналов. Воспроизведение и приостановка в Инспекторе Данных моделирования не оказывают влияния ни на какие модели или симуляции.
Чтобы показать средства управления воспроизведением в Инспекторе Данных моделирования, нажмите кнопку средств управления воспроизведением Show/hide.
Нажмите кнопку Replay.
Синхронизируемая развертка курсоров через подграфики, указывая на значение сигналов как на курсор перемещается вовремя. По умолчанию Инспектор Данных моделирования воспроизводит данные на уровне одной секунды в секунду, подразумевая, что курсор перемещается в течение одной секунды данных в промежутке одной секунды, показывают время. Можно настроить скорость воспроизведения, чтобы удовлетворить данным, которые вы хотите смотреть. Чтобы изменить скорость, кликните по одной из стрел по обе стороны от метки или кликните по метке и введите вашу желаемую скорость воспроизведения.

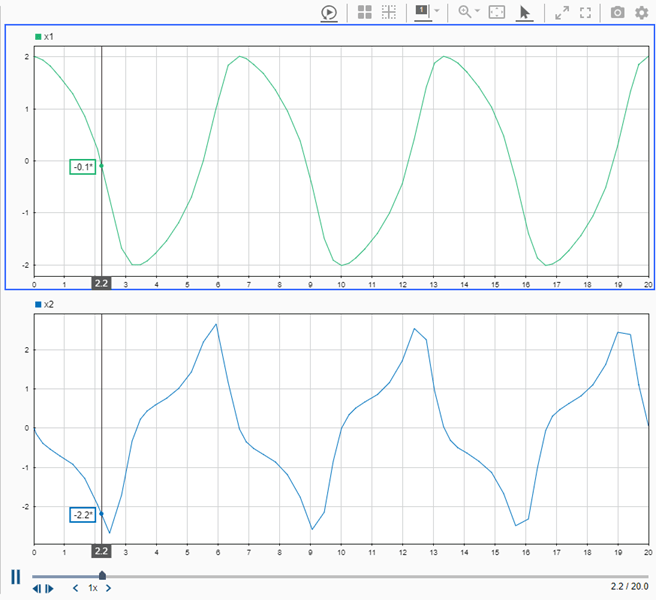

Инспектор Данных моделирования перемещает курсор на основе максимального времени в нанесенных на график сигналах и скорости воспроизведения. Положение курсора в установленный срок во время воспроизведения не зависит от временных стоимостей для выборок в нанесенных на график сигналах. Когда позиция курсора не соответствует выборке в нанесенном на график сигнале, Инспектор Данных моделирования интерполирует значение, чтобы отобразиться, с помощью метода, заданного в свойстве Interpolation сигнала. Звездочка в конце значения курсора указывает, что значение интерполировано.

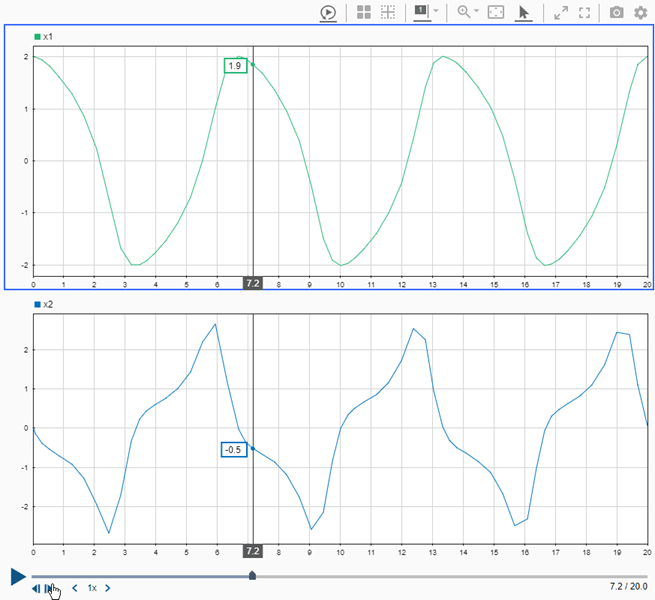

Чтобы смотреть демонстрационные значения в ваших данных, можно приостановить воспроизведение. Когда воспроизведение приостановлено, можно использовать Шаг вперед и Шаг обратные кнопки, чтобы переместить выборку выборкой курсора. Курсоры перемещаются в следующий момент времени среди всех нанесенных на график сигналов. Когда нанесенный на график сигнал не имеет выборки, Инспектор Данных моделирования интерполирует значение.
Приостановите воспроизведение и используйте Шаг вперед и Шаг обратные кнопки, чтобы просмотреть значения сигналов.
Можно увеличить масштаб области данных во время воспроизведения, чтобы смотреть значения сигналов и отношения более тесно. Просмотр фрагмента вашего сигнала может быть особенно полезным когда ваши диапазоны данных долгая длительность с высокой частотой дискретизации. Например, постройте сигналы от Run 2: ex_vdp_mu.

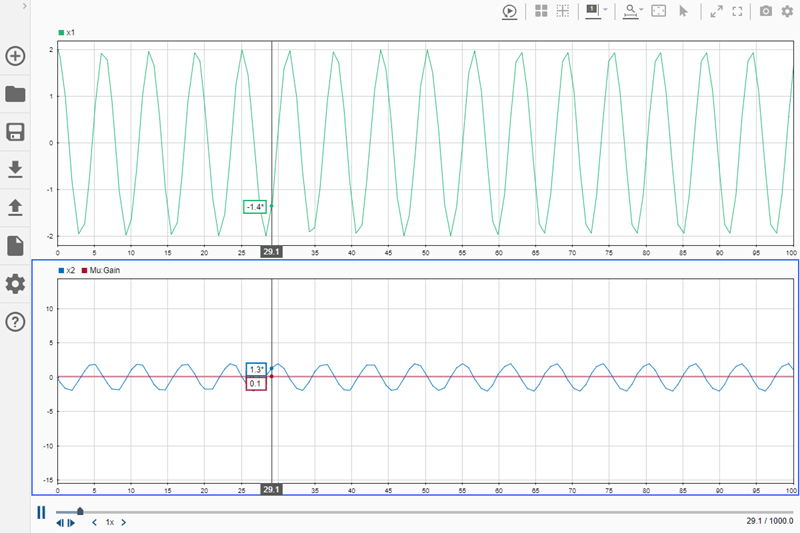

Данные в запущенных 2 соответствуют намного более длительной симуляции ex_vdp_mu модель, где значение Mu измененный в течение симуляции. Просмотр целого сигнала целиком делает анализ изменяющихся характеристик кривой трудным. Прежде, чем воспроизвести данные, измените Отрезок времени в настройках Visualization к 100, чтобы показать первые 100 секунд. Можно также свернуть панель навигации, чтобы позволить области просмотра занимать больше места. Затем воспроизведите данные.

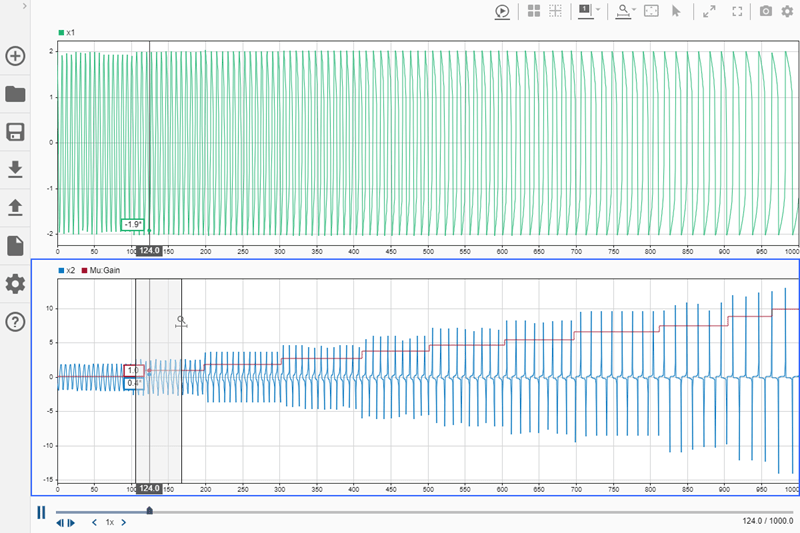

Когда курсор приблизится к концу масштабируемого фрагмента данных, нажмите Fit, чтобы просмотреть кнопку, чтобы показать полный сигнал. Затем можно использовать увеличение опции времени, чтобы выбрать другую область сигнала смотреть более тесно во время воспроизведения.
При воспроизведении долгой симуляции можно также настроить скорость воспроизведения или перетащить маркер времени, чтобы воспроизвести данные в сфере интересов.
