Этот пример показывает вам, как можно симулировать противотуманную фару с startup различное время активации с быстрым включенным перезапуском.
Откройте модель slexVariantSubsystemWithStartup. Модель содержит различный блок Controller подсистемы с двумя Подключенными Датчиками выбора и Переключатель Драйвера с условиями VSS_MODE == 1 и VSS_MODE == 2 Датчики respectively.The Связанный выбор являются эквивалентом датчиков, заменяющих ручное переключение противотуманных фар на основе рассеянного света. Выбором Переключателя Драйверов является equiavalent включения драйвера или от противотуманной фары.
Запуститесь различное время активации с быстрым перезапуском позволяет вам выполнять итеративные симуляции, не имея необходимость перекомпилировать модель или отключая симуляцию каждый раз.
1 набор Variant activation time к startup в диалоговом окне Параметров блоков.
2 Включают быстрый перезапуск путем нажатия на Быструю кнопку перезапуска в меню симуляции.

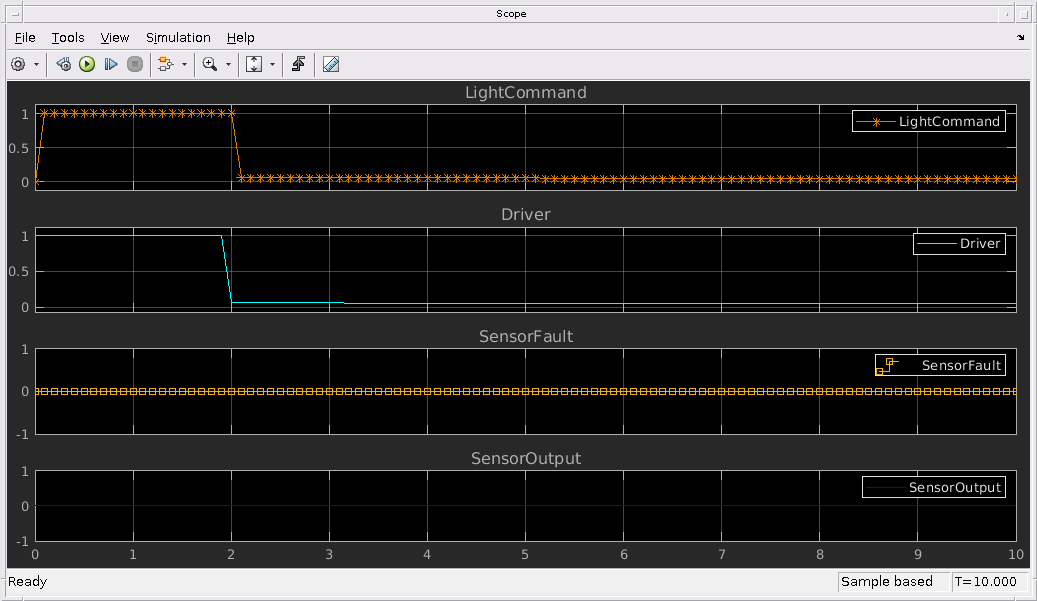

3, Чтобы симулировать использование Переключателя Драйвера как активный выбор, установите VSS_MODE к 2. Выход LightCommand задержанный Driver Switch сигнал.
4 Скомпилировали и запустили симуляцию.
5 Переключателей активный вариант к Датчику, Подключенному установкой VSS_MODE к 1 и запуск симуляция снова. Выход LightCommand высоко до SensorOutput высоко, независим от Driver Switch сигнал.
Когда вы симулируете модель для второй симуляции, это не восстановит модель, потому что нет никакого структурного изменения в модели. С быстрым перезапуском, включенным, вы заметите, что модель инициализируется и готовая быть запущенной без потребности перекомпилировать каждый раз.
