Настройте диалоговое окно MATLAB System Block
Этот пример показывает вам, как настроить диалоговое окно блока для блока MATLAB System.
Системные объекты
Системные объекты позволяют вам реализовывать алгоритмы с помощью MATLAB. Системные объекты являются специализированным видом объекта MATLAB, специально разработанного для реализации и симуляции динамических систем с входными параметрами то изменение в зависимости от времени.
После того, как вы зададите Системный объект, можно включать его в модель Simulink с помощью блока MATLAB System.
Описание модели

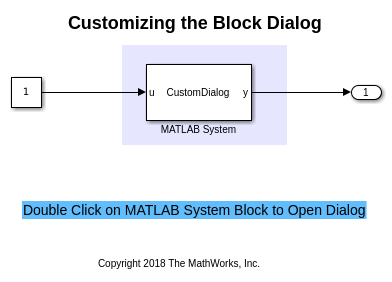

Этот пример содержит блок MATLAB System, который реализует Системный объект CustomDialog. Используйте Системное диалоговое окно блока MATLAB, чтобы изменить свойства Системного объекта. В этом примере показано, как настроить подсказку для свойства и как создать флажки, списки, группы, вкладки и кнопки в диалоговом окне.
Определение класса системного объекта

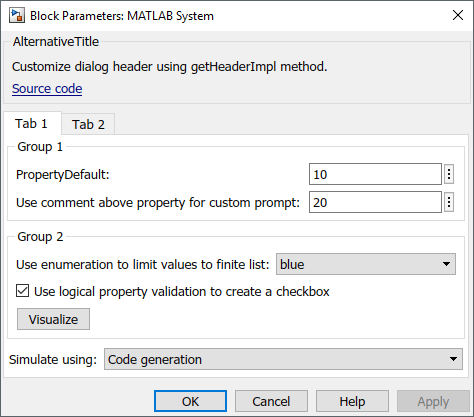

Можно получить доступ к исходному коду MATLAB, используемому блоком MATLAB System путем нажатия на гиперссылку "Source Code" от диалогового окна блока. Системный объект CustomDialog реализует getPropertyGroupsImpl и getHeaderImpl методы, которые используются, чтобы настроить внешний вид диалогового окна блока и организовать свойства Системного объекта.
PropertyDefault- Свойство без индивидуальной настройкиPropertyCustomPrompt- Свойство с пользовательской подсказкойPropertyEnum- Свойство Enumeration с конечным списком опцийPropertyLogical- Валидация свойства сlogicalсоздать флажокPropertyInDifferentTab- Свойство, показанное на различной вкладке диалогового окна
getPropertyGroupsImpl метод использует matlab.system.display. Разделите и matlab.system.display. Классы SectionGroup, чтобы создать разделы свойства и вкладки в диалоговом окне. getPropertyGroupsImpl также создает кнопку в разделе "Group 2", который вызывает visualize метод Системного объекта.
classdef CustomDialog < matlab.System
% CustomDialog Customize System block dialog
properties
PropertyDefault = 10
% For PropertyDefault, with no comment above, property name is used
% as prompt
% PropertyCustomPrompt Use comment above property for custom prompt
PropertyCustomPrompt = 20
% PropertyEnum Use enumeration to limit values to finite list
PropertyEnum (1,1) ColorValues = ColorValues.blue
% PropertyInDifferentTab Use getPropertyGroupsImpl to create tabs
PropertyInDifferentTab = 30
end
properties(Nontunable)
% PropertyLogical Use logical property validation to create a checkbox
% Logical properties need to be Nontunable for use in Simulink
PropertyLogical (1,1) logical = true
end
methods(Access = protected)
function y = stepImpl(~, u)
y = u;
end
end
methods (Static, Access = protected)
function groups = getPropertyGroupsImpl
% Use getPropertyGroupsImpl to create property sections in the
% dialog. Create two sections with titles "Group1" and
% "Group2". "Group1" contains PropertyDefault and
% PropertyCustomPrompt. "Group2" contains PropertyEnum,
% PropertyLogical, and a Visualize button.
group1 = matlab.system.display.Section(...
'Title','Group 1',...
'PropertyList',{'PropertyDefault','PropertyCustomPrompt'});
group2 = matlab.system.display.Section(...
'Title','Group 2',...
'PropertyList',{'PropertyEnum','PropertyLogical'});
% Add a button that calls back into the visualize method
group2.Actions = matlab.system.display.Action(@(actionData,obj)...
visualize(obj,actionData),'Label','Visualize');
tab1 = matlab.system.display.SectionGroup(...
'Title', 'Tab 1', ...
'Sections', [group1, group2]);
tab2 = matlab.system.display.SectionGroup(...
'Title', 'Tab 2', ...
'PropertyList', {'PropertyInDifferentTab'});
groups = [tab1, tab2];
end
function header = getHeaderImpl
header = matlab.system.display.Header(mfilename('class'), ...
'Title','AlternativeTitle',...
'Text','Customize dialog header using getHeaderImpl method.');
end
end
methods
function visualize(obj, actionData)
% Use actionData to store custom data
f = actionData.UserData;
if isempty(f) || ~ishandle(f)
f = figure;
actionData.UserData = f;
else
figure(f); % Make figure current
end
d = 1:obj.PropertyCustomPrompt;
plot(d);
end
end
end
