Следующее является примером, чтобы идентифицировать превышенный предел Inports и Outports компонента в модели Architecture.

1. На окне команды MATLAB запустите Advisor.Manager.refresh_customizations. Этот шаг необходим, чтобы опубликовать собственные проверки к Model Advisor.

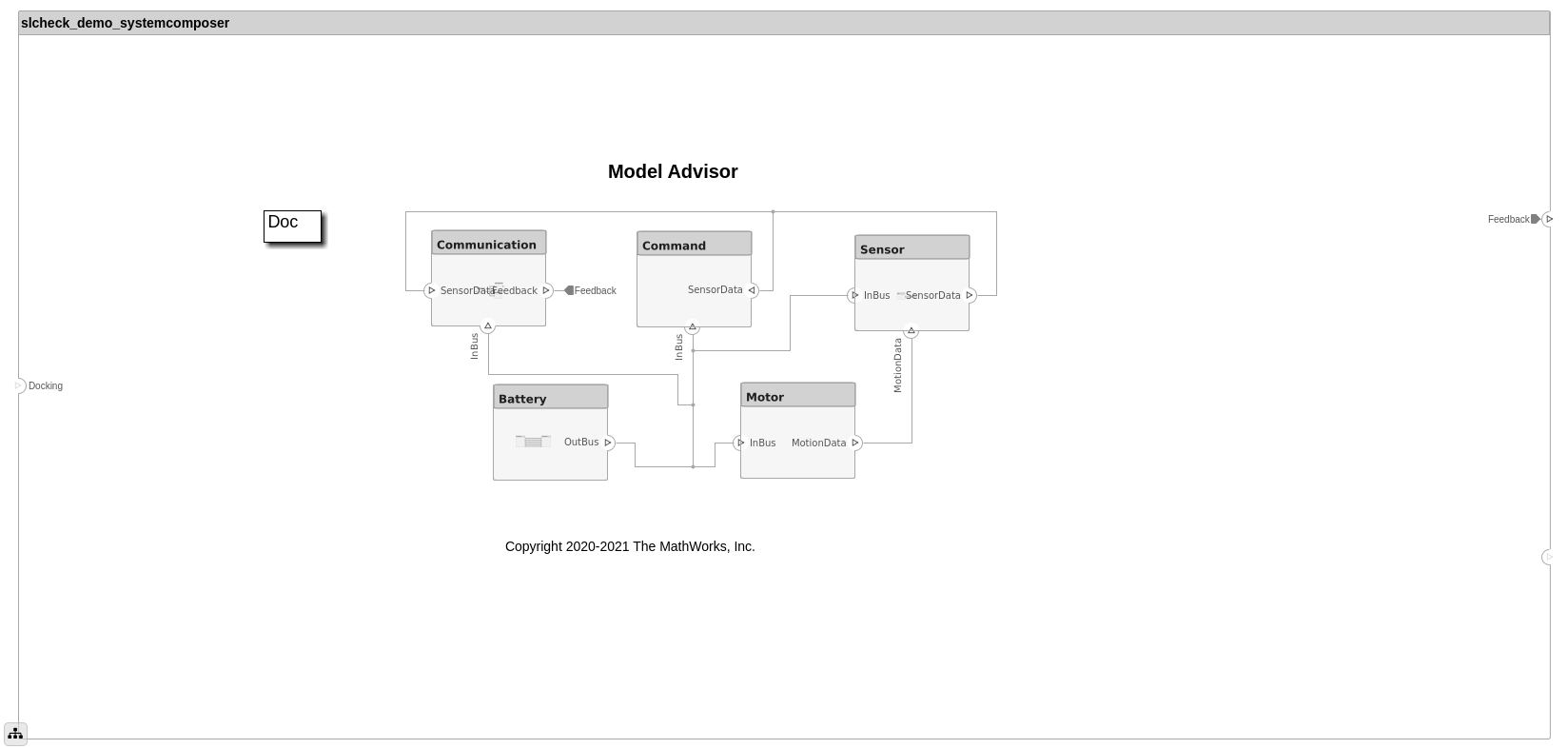

2. Откройте модель архитектуры.

open_system('slcheck_demo_systemcomposer.slx');
copyfile sl_customization_orig.m sl_customization.m f

3. От вкладки Modeling откройте Model Advisor. Можно также открыть Model Advisor путем ввода этой команды в командной строке MATLAB:

modeladvisor('slcheck_demo_systemcomposer.slx');

Updating Model Advisor cache...
Model Advisor cache updated. For new customizations, to update the cache, use the Advisor.Manager.refresh_customizations method.

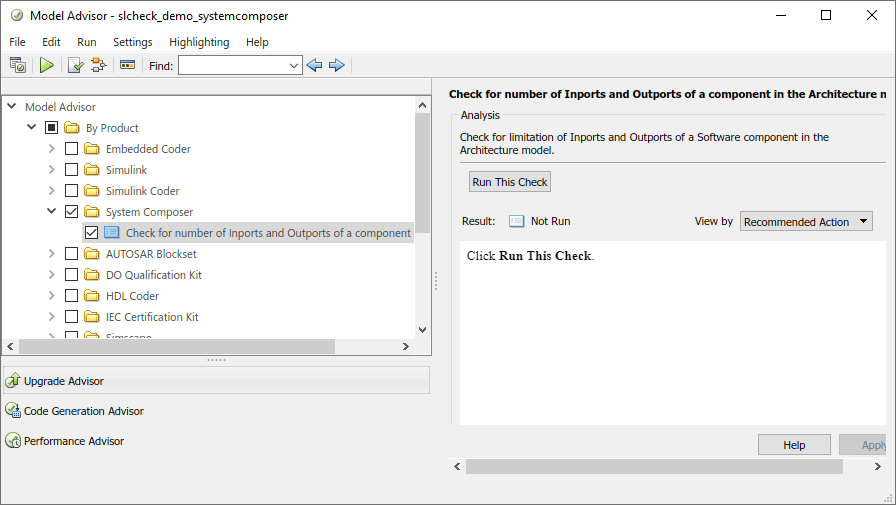

4. На окне Model Advisor нажмите By Product> System Composer и Select Check number of Inports and Outports of a component проверять.

5. Нажмите кнопку Run This Check. Model Advisor осуществляет выбранную проверку модели архитектуры и отображает результаты.

6. Откройте sl_customization файл, чтобы просмотреть демонстрационный исходный код.

edit sl_customization.m

7. Измените hardcoded пороговое значение для Inports и Outports к любым требуемым значениям.

8. Повторно выполните проверку, чтобы проверить обновленные результаты.
