Trigger-Based Operating Point Snapshot

Сгенерируйте рабочие точки в инициированных событиях

расширьте все на странице
  • Библиотека:

  • Simulink Control Design

  • Trigger-Based Operating Point Snapshot block

Описание

Блок Trigger-Based Operating Point Snapshot берет рабочие точки снимка состояния Simulink® модель в инициированных событиях, обозначенных входом, инициировала сигнал. Например, можно сконфигурировать блок, чтобы взять снимок состояния каждый раз, когда триггер сигнализирует о перекрестном нуле при увеличении.

Можно затем линеаризовать модель в рабочих точках с помощью linearize функционируйте или приложение Model Linearizer.

Порты

Входной параметр

развернуть все

Инициируйте управляющий сигнал в виде скалярного сигнала.

Параметры

развернуть все

Тип управляющего сигнала, который инициировал снимок состояния рабочей точки.

  • rising — Инициируйте, когда управляющий сигнал пересечет нуль при увеличении.

  • falling — Инициируйте, когда управляющий сигнал пересечет нуль при уменьшении.

  • either — Инициируйте, когда управляющий сигнал пересечет нуль в то время как или увеличение или уменьшение.

  • function-call: Инициируйте, когда управляющий сигнал получит событие вызова функции от Stateflow® стройте диаграмму, блок Function-Call Generator, блок S-Function или блок Hit Crossing.

Программируемое использование

Параметры блоков: 'TriggerType'
Ввод: character vector
Значения: 'rising''falling''either''function-call'
Значение по умолчанию: 'rising'

Примеры модели

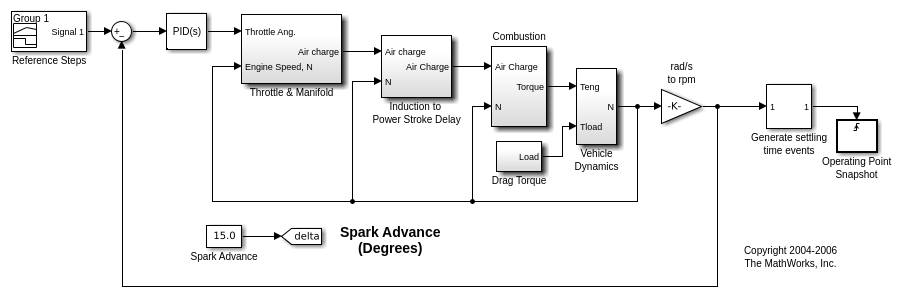

Compute Operating Point Snapshots at Triggered Events

Вычислите снимки состояния рабочей точки в инициированных Событиях

Можно найти рабочую точку путем симуляции модели, пока это не в устойчивом состоянии и взятии снимка состояния симуляции.

Открыть скрипт

Смотрите также

|

Темы

Представлено до R2006a

Документация Simulink Control Design
