Ограничение области эллипса

Использование диалоговое окно Create Requirement, чтобы наложить эллиптическое привязало траекторию плоскости фазы двух сигналов в вашем Simulink® модель. Траектория плоскости фазы является графиком двух сигналов друг против друга. Вы задаете радиусы, центр и вращение эллипса ограничения. Вы также задаете, требуете ли вы траектории двух сигналов лечь внутри или снаружи эллипса.

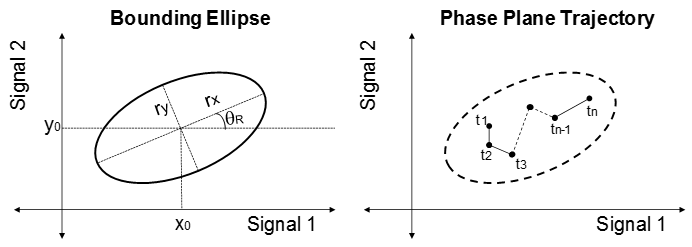

Следующее изображение показывает эллипс ограничения и пример траектории плоскости фазы двух сигналов.

Плоскость X-Y является плоскостью фазы, заданной двумя сигналами. rx и ry являются радиусами эллипса ограничения вдоль x и осей y, и θR является вращением эллипса о центре. Центр эллипса в (x0, y0). В изображении траектория плоскости фазы сигналов находится в эллипсе ограничения, навсегда указывает t1 на tn.

Задайте следующие опции в диалоговом окне Create Requirement:

  • Имя Имя ограничительного требования области эллипса. Приложение создает требование с этим именем в области Data приложения.

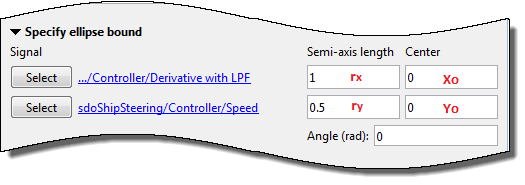

  • Specify ellipse bound — Задайте детали требования с помощью следующих полей:

    • Signal — Два сигнала, что вы хотите наложить требование к. Сигналы задают плоскость X-Y эллипса ограничения. Чтобы задать сигналы, нажмите соответствующие кнопки Select. Когда вы нажимаете Select, диалоговое окно Create Signal Set открывается.

      В окне модели Simulink кликните по сигналу, в который вы хотите добавить требование. Диалоговое окно Create Signal Set обновляется с именем блока и номера порта, где выбранный сигнал расположен. Выберите сигнал и нажатие кнопки, чтобы добавить его в набор сигнала.

      Если вы задали регистрируемый сигнал в диалоговом окне Create Signal Set, сигнал появляется в диалоговом окне Create Requirement.

    • Semi-axis length — Радиусы эллипса в виде действительных положительных конечных значений. Вы задаете rx и ry, которые являются x - осью и y - радиусы оси перед любым вращением вокруг центра эллипса.

    • Центр Местоположение центра эллипса ограничения. Задайте x0 и y0, x и координаты y центра, как действительные конечные значения.

    • Angle (rad) — Угол вращения эллипса о центре в радианах в виде действительного конечного скаляра.

    • Ввод Тип связанных в виде одного из следующего:

      • '<=' — Эллипс является верхней границей. Траектория плоскости фазы двух сигналов должна лечь внутри или на эллипс.

      • '>=' — Эллипс является нижней границей. Траектория плоскости фазы двух сигналов должна лечь снаружи или на эллипс.

    • Create Plot — Выберите эту опцию, чтобы создать график итерации, который показывает оцененное значение требования для каждой итерации оптимизации. График заполняется, когда вы выполняете оптимизацию. Во время оптимизации программное обеспечение вычисляет минимальное расстояние со знаком каждой точки в траектории плоскости фазы к эллипсу ограничения. Максимум этих расстояний со знаком возвращен и построен в каждой итерации. Положительное значение указывает, что требование было нарушено, и по крайней мере одна из точек траектории находится за пределами ограниченной области.

Когда вы нажимаете OK, приложение создает заданное требование в области Data приложения.
