В этом примере показано, как оптимизировать проект, чтобы достигнуть пользовательской цели с помощью sdo.optimize. Вы оптимизируете цилиндрические параметры, чтобы минимизировать цилиндрическую геометрию и удовлетворить конструктивным требованиям.
Откройте модель Simulink®.
sys = 'sdoHydraulicCylinder';
open_system(sys);

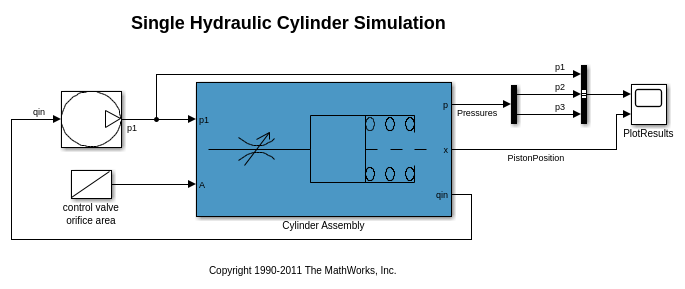

Модель гидроцилиндра основана на модели Simulink sldemo_hydcyl. Модель включает:
Pump и Cylinder Assembly подсистемы. Для получения дополнительной информации о подсистемах смотрите Симуляцию одиночного гидравлического цилиндра.
Ступенчатое изменение применилось к цилиндрической площади постоянного отверстия распределительного клапана, которая заставляет положение поршня гидроцилиндра изменяться.
Вы настраиваете цилиндрическую площадь поперечного сечения и поршневой коэффициент упругости, чтобы соответствовать следующим конструктивным требованиям:
Убедитесь, что положение поршня имеет время нарастания переходного процесса меньше чем 0,04 секунд и времени установки меньше чем 0,05 секунд.
Ограничьте максимальные цилиндрические давления на 1.75e6 N/m.
Минимизируйте цилиндрическую площадь поперечного сечения.
Выберите следующие параметры модели как переменные проекта для оптимизации:
Цилиндрическая площадь поперечного сечения Ac
Поршневой коэффициент упругости K
Ac = sdo.getParameterFromModel('sdoHydraulicCylinder','Ac'); K = sdo.getParameterFromModel('sdoHydraulicCylinder','K');
Ограничьте цилиндрическую площадь поперечного сечения круговой областью с радиусом между 1 и 2 сантиметрами.
Ac.Minimum = pi*1e-2^2; % m^2 Ac.Maximum = pi*2e-2^2; % m^2
Ограничьте поршневой коэффициент упругости областью значений 1e4 к 10e4 N/m.
K.Minimum = 1e4; % N/m K.Maximum = 10e4; % N/m
Конструктивные требования требуют регистрируемых сигналов модели. Во время оптимизации модель симулирована с помощью текущего значения переменных проекта, и регистрируемый сигнал используется, чтобы оценить конструктивные требования.
Регистрируйте следующие сигналы:
Цилиндрические давления, доступные в первом выходном порту Cylinder Assembly блок
Pressures = Simulink.SimulationData.SignalLoggingInfo;
Pressures.BlockPath = 'sdoHydraulicCylinder/Cylinder Assembly';
Pressures.OutputPortIndex = 1;
Положение поршня, доступное во втором выходном порту Cylinder Assembly блок
PistonPosition = Simulink.SimulationData.SignalLoggingInfo;
PistonPosition.BlockPath = 'sdoHydraulicCylinder/Cylinder Assembly';
PistonPosition.OutputPortIndex = 2;
Создайте объект хранить информацию логгирования и использовать позже, чтобы симулировать модель
simulator = sdo.SimulationTest('sdoHydraulicCylinder');
simulator.LoggingInfo.Signals = [PistonPosition,Pressures];
Задайте требование переходного процесса положения поршня времени нарастания меньше чем 0,04 секунд и времени урегулирования меньше, чем 0,05 секунд.
PistonResponse = sdo.requirements.StepResponseEnvelope; set(PistonResponse, ... 'RiseTime', 0.04, ... 'FinalValue', 0.04, ... 'SettlingTime', 0.05, ... 'PercentSettling', 1);
Задайте максимальное цилиндрическое требование к давлению меньше, чем 1.75e6 N/m.
MaxPressure = sdo.requirements.SignalBound; set(MaxPressure, ... 'BoundTimes', [0 0.1], ... 'BoundMagnitudes', [1.75e6 1.75e6], ... 'Type', '<=');
Для удобства соберите требования к производительности в одну структуру, чтобы использовать позже.
requirements = struct(... 'PistonResponse', PistonResponse, ... 'MaxPressure', MaxPressure);
Чтобы оптимизировать цилиндрическую площадь поперечного сечения и поршневой коэффициент упругости, создайте функцию, чтобы оценить цилиндрический проект. Эта функция вызвана в каждой итерации оптимизации.
Здесь, используйте анонимную функцию с одним аргументом, который вызывает sdoHydraulicCylinder_design функция.
evalDesign = @(p) sdoHydraulicCylinder_design(p,simulator,requirements);
Функция:
Имеет один входной параметр, который задает цилиндрическую площадь поперечного сечения и поршневые значения коэффициента упругости.
Возвращает значение цели оптимизации и значения нарушения ограничений оптимизации.
Решатель оптимизации минимизирует объективное значение и пытается сохранить значения нарушения ограничений оптимизации отрицательными. Введите help sdoExampleCostFunction для получения дополнительной информации о том, как записать функцию цели/ограничения.
sdoHydraulicCylinder_design функционируйте использует simulator и requirements объекты оценить проект. Введите edit sdoHydraulicCylinder_design исследовать функцию более подробно.
type sdoHydraulicCylinder_design
function design = sdoHydraulicCylinder_design(p,simulator,requirements)
%SDOHYDRAULICCYLINDER_DESIGN
%
% The sdoHydraulicCylinder_design function is used to evaluate a cylinder
% design.
%
% The |p| input argument is the vector of cylinder design parameters.
%
% The |simulator| input argument is a sdo.SimulinkTest object used to
% simulate the |sdoHydraulicCylinder| model and log simulation signals
%
% The |requirements| input argument contains the design requirements used
% to evaluate the cylinder design
%
% The |design| return argument contains information about the design
% evaluation that can be used by the |sdo.optimize| function to optimize
% the design.
%
% see also sdo.optimize, sdoExampleCostFunction
% Copyright 2011 The MathWorks, Inc.
%% Simulate the model
%
% Use the simulator input argument to simulate the model and log model
% signals.
%
% First ensure that we simulate the model with the parameter values chosen
% by the optimizer.
%
simulator.Parameters = p;
% Simulate the model and log signals.
%
simulator = sim(simulator);
% Get the simulation signal log, the simulation log name is defined by the
% model |SignalLoggingName| property
%
logName = get_param('sdoHydraulicCylinder','SignalLoggingName');
simLog = get(simulator.LoggedData,logName);
%% Evaluate the design requirements
%
% Use the requirements input argument to evaluate the design requirements
%
% Check the PistonPosition signal against the stepresponse requirement
%
PistonPosition = get(simLog,'PistonPosition');
cPiston = evalRequirement(requirements.PistonResponse,PistonPosition.Values);
% Check the Pressure signals against the maximum requirement
%
Pressures = find(simLog,'Pressures');
cPressure = evalRequirement(requirements.MaxPressure,Pressures.Values);
% Use the PistonResponse and MaxPressure requirements as non-linear
% constraints for optimization.
design.Cleq = [cPiston(:);cPressure(:)];
% Add design objective to minimize the Cylinder cross-sectional area
Ac = p(1); %Since we called sdo.optimize(evalDesign,[Ac;K])
design.F = Ac.Value;
end
Вызовите целевую функцию с начальной цилиндрической площадью поперечного сечения и начальным поршневым коэффициентом упругости.
initDesign = evalDesign([Ac;K]);
Функция симулирует модель и оценивает конструктивные требования. Осциллограф показывает, что максимальному требованию к давлению удовлетворяют, но требованию переходного процесса положения поршня не удовлетворяют.
initDesign структура со следующими полями:
Cleq показывает, что некоторые ограничения неравенства являются положительным указанием, что им не удовлетворяет первоначальный проект.
initDesign.Cleq
ans =
-0.3839
-0.1861
-0.1836
-1.0000
0.3033
0.2909
0.1671
0.2326
-0.0480
-0.0480
F показывает значение цели оптимизации (в этом случае цилиндрическая площадь поперечного сечения). Начальная площадь поперечного сечения проекта, как ожидалось, имеет то же значение как начальный параметр площади поперечного сечения Ac.
initDesign.F
ans = 1.0000e-03
Передайте целевую функцию, начальную площадь поперечного сечения и поршневые значения коэффициента упругости к sdo.optimize.
[pOpt,optInfo] = sdo.optimize(evalDesign,[Ac;K]);
Optimization started 23-Jul-2021 09:10:47
max First-order
Iter F-count f(x) constraint Step-size optimality
0 5 0.001 0.3033
1 11 0.00057281 0.07293 0.48 85.4
2 17 0.000391755 0 0.128 28
3 22 0.000387832 0 0.00277 0.00461
4 27 0.000382514 0 0.00372 0.00183
5 32 0.000376867 0 0.00395 0.00125
6 37 0.000373784 0 0.00225 0.000908
Local minimum found that satisfies the constraints.
Optimization completed because the objective function is non-decreasing in
feasible directions, to within the value of the optimality tolerance,
and constraints are satisfied to within the value of the constraint tolerance.
Оптимизация неоднократно оценивает цилиндрический проект путем корректировки площади поперечного сечения и поршневого коэффициента упругости, чтобы соответствовать конструктивным требованиям. От осциллографа смотрите, что максимальному давлению и поршневым требованиям ответа встречают.
sdo.optimize функция возвращается:
pOpt показывает оптимизированную площадь поперечного сечения и поршневые значения коэффициента упругости.
pOpt
pOpt(1,1) =
Name: 'Ac'
Value: 3.7378e-04
Minimum: 3.1416e-04
Maximum: 0.0013
Free: 1
Scale: 0.0020
Info: [1x1 struct]
pOpt(2,1) =
Name: 'K'
Value: 1.5665e+04
Minimum: 10000
Maximum: 100000
Free: 1
Scale: 65536
Info: [1x1 struct]
2x1 param.Continuous
optInfo структура, которая содержит информацию о завершении оптимизации, такую как количество итераций оптимизации и оптимизированного проекта.
optInfo
optInfo =
struct with fields:
Cleq: [10x1 double]
F: 3.7378e-04
Gradients: [1x1 struct]
exitflag: 1
iterations: 6
SolverOutput: [1x1 struct]
Stats: [1x1 struct]
Например, Cleq поле показывает, что оптимизированные нелинейные ограничения неравенства все неположительны в допусках оптимизации, указывая, что максимальному давлению и поршневым требованиям ответа удовлетворяют.
optInfo.Cleq
ans = -0.0992 -0.0156 -0.0156 -1.0000 -0.2064 -0.0024 -0.0043 -0.0003 -0.0476 -0.0476
F поле содержит оптимизированную площадь поперечного сечения. Оптимизированное значение площади поперечного сечения почти на 50% меньше что начальное значение.
optInfo.F
ans = 3.7378e-04
По умолчанию, переменные Ac модели и K не обновляются в конце оптимизации. Используйте setValueInModel команда, чтобы обновить значения переменных модели.
sdo.setValueInModel('sdoHydraulicCylinder',pOpt)
Чтобы изучить, как оптимизировать цилиндрический проект с помощью Response Optimizer, смотрите Оптимизацию Проекта, чтобы Достигнуть Пользовательской Цели (графический интерфейс пользователя).
% Close the model bdclose('sdoHydraulicCylinder')
