В этом примере показано, как создать эксперимент оценки из данных измерений, хранимых в файле и как предварительно обработать результаты измерений. Вы используете импортированные данные, чтобы оценить параметры простой схемы RC.
Этот пример требует программного обеспечения Simscape™.

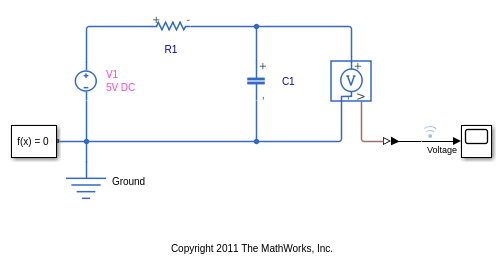

Модель Simulink®, sdoRCCircuit, моделирует простую схему конденсатора резистора (RC).
open_system('sdoRCCircuit');
Вы используете результаты измерений, чтобы оценить параметр модели RC и значения состояния.
Измеренные выходные данные:
Конденсаторное напряжение, выход блока PS-Simulink Converter
Параметр:
Емкость, C1, используемый блоком C1
Состояние:
Начальное напряжение конденсатора
В этом примере вы загружаете результаты измерений из сохраненного файла MATLAB®. Данные также хранимы в разделенной переменной запятой (csv) текстовый файл. Можно также загрузить результаты измерений непосредственно из файлов Excel® или текста.
Сначала загрузите результаты измерений от файла MATLAB, файл задает две переменные, time и data это задает измеренное конденсаторное напряжение.
load sdoRCCircuit_ExperimentData
Чтобы запустить Parameter Estimator, в окне модели Simulink, в галерее Apps, под Системами управления, нажимают Parameter Estimator.

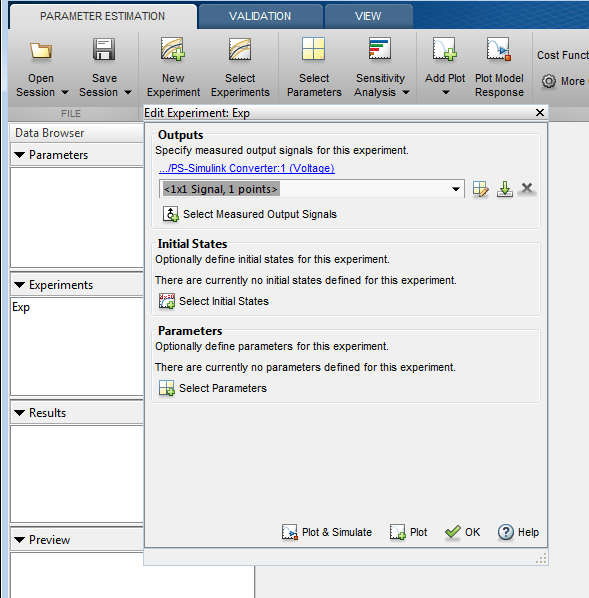

Нажмите New Experiment, чтобы создать эксперимент оценки, который содержит результаты измерений. Переменная Exp создается в Parameter Estimator, и диалоговое окно, чтобы отредактировать эксперимент открывается.
Редактор эксперимента содержит разделы, чтобы задать измеренные выходные данные и разделы, чтобы опционально задать начальные состояния эксперимента и параметры.
Редактор эксперимента автоматически добавляет измеренные выходные сигналы для корневых портов уровня модели и регистрировал сигналы модели. Нажмите Select Measured Output Signals, чтобы добавить дополнительные измеренные выходные параметры в случае необходимости. Для этого примера конденсаторный сигнал напряжения зарегистрирован модель и уже добавляется к эксперименту.

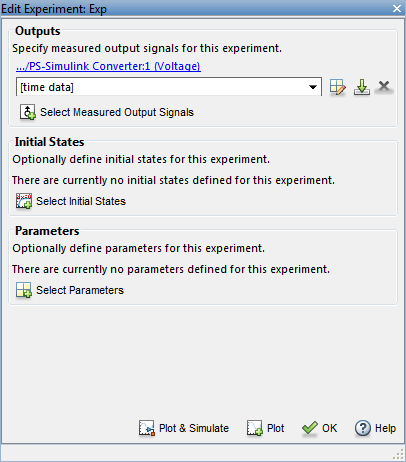

Задайте измеренное конденсаторное напряжение путем ввода [time data] в поле редактирования. Это использует переменные MATLAB time и data загруженный из файла ранее, чтобы задать измеренное конденсаторное напряжение. Результаты измерений заданы как матрица, где 1-й столбец время и последующие данные сигнала столбцов.

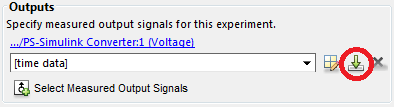

В качестве альтернативы можно задать измеренные конденсаторные переменные напряжения путем загрузки результатов измерений непосредственно из файлов Excel или текста. Нажмите кнопку импорта, чтобы открыть файловый браузер и выбрать sdoRCCircuit_ExperimentData.csv файл.

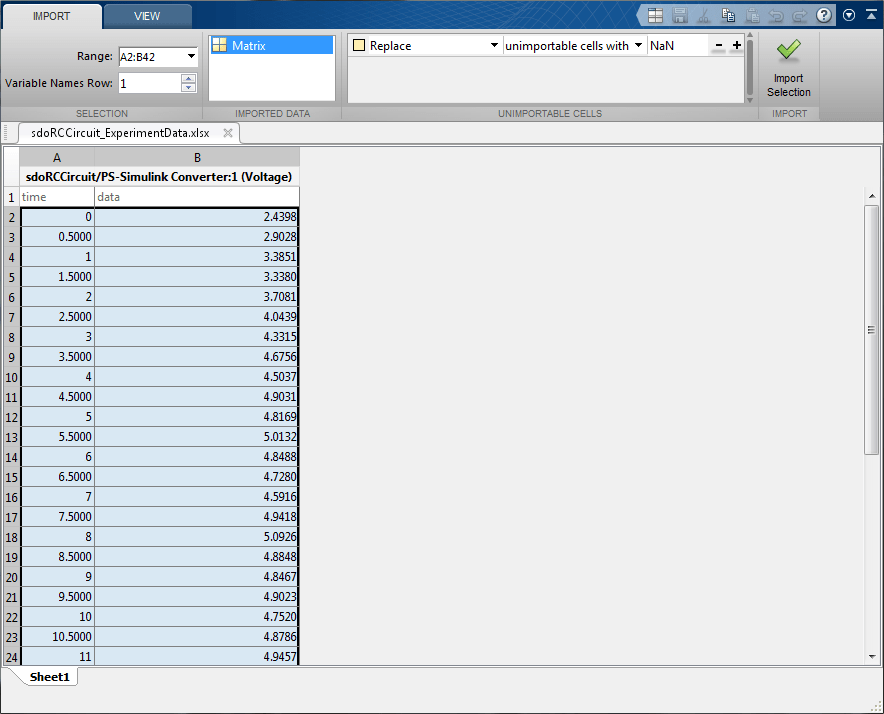

Инструмент для того, чтобы импортировать данные о столбце из файла открывается. Первый столбец, выбранный для импорта, используется, чтобы задать время сигнала, последующие столбцы, выбранные для импорта, используются, чтобы задать данные сигнала. Выберите time и data столбцы и нажимают Import Selection.

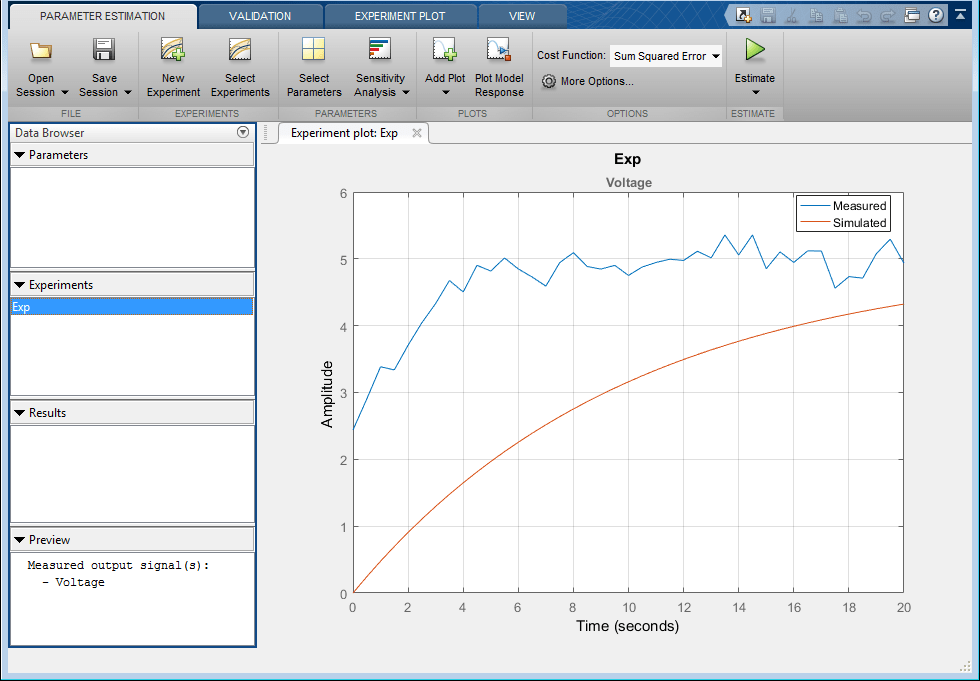

В эксперименте редактор нажимают Plot & Simulate, чтобы отобразить на графике измеренные данные об эксперименте и симулированный ответ модели.

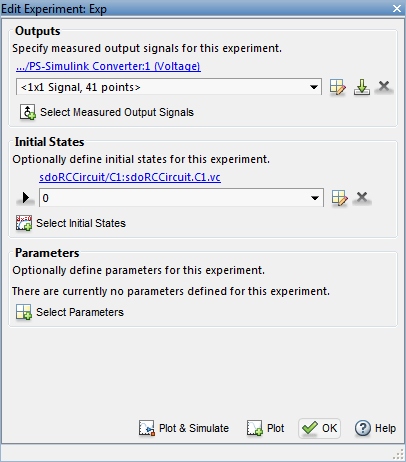

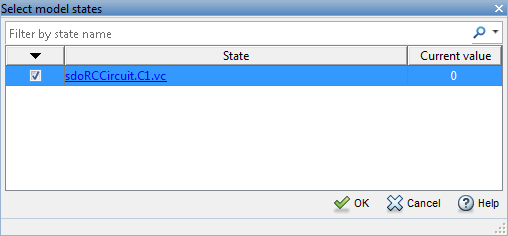

График эксперимента показывает, что симулированные данные не совпадают с результатами измерений. График также показывает, что начальное состояние модели не правильно и должно быть оценено (измеренные и симулированные напряжения во время 0 существенно отличаются). Из редактора эксперимента нажмите Select Initial States, чтобы открыть диалоговое окно, чтобы выбрать начальные состояния модели; выберите sdoRCCircuit.C1.vc утвердите и нажмите ОК, чтобы добавить состояние в эксперимент.

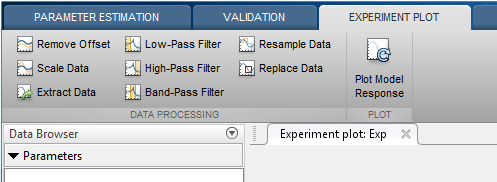

Результаты измерений содержат высокочастотный шум, что можно удалить использование фильтра lowpass. Кликните по вкладке Experiment Plot и выберите Low Pass Filter.

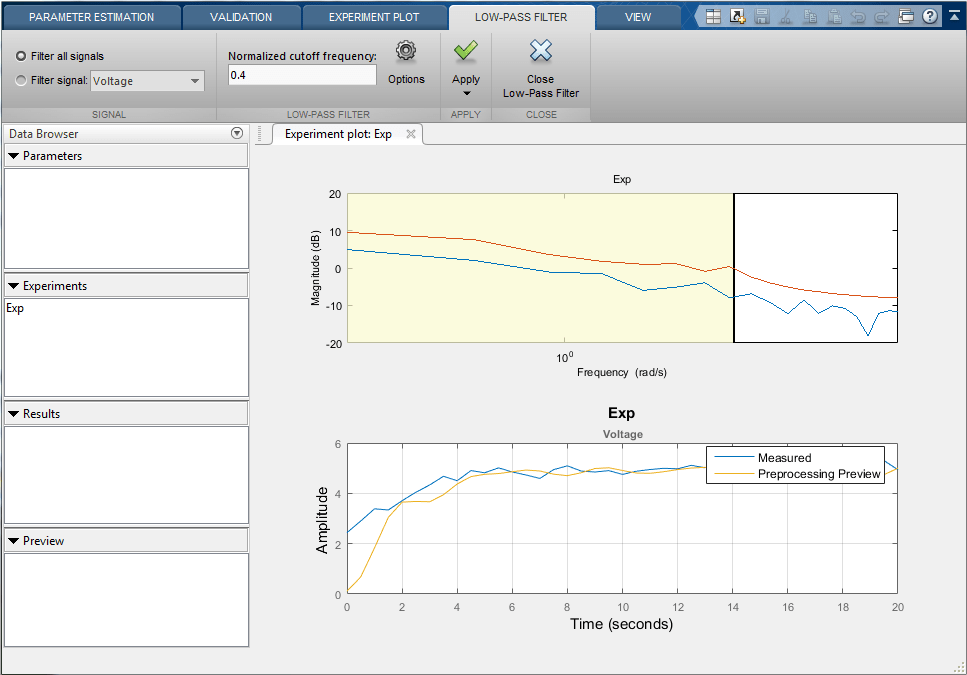

Это открывает инструмент Low-Pass Filter. Верхняя ось показывает БПФ сигнала, более низкая ось показывает сигналы. Исходный сигнал отображают синим и отфильтрованным сигналом красного цвета. Настройте полосу пропускания фильтра или вводом значения в Нормированном поле редактирования частоты среза или перетаскиванием желтого ребра закрашенной фигуры. Перетащите сокращение фильтра к 0,4. Нажмите Options и выберите фильтр сдвига Zero-phase, чтобы не вводить сдвиг фазы фильтра в результаты измерений.
Нажмите Apply и Close Low-Pass Filter, чтобы завершить фильтрацию lowpass данных. Эксперимент обновляется с отфильтрованным сигналом. Можно использовать другие инструменты предварительной обработки те, которые удаляют смещение, шкалу, и передискретизируют, чтобы далее обработать данные измерений. Для этого примера фильтрация lowpass достаточна.

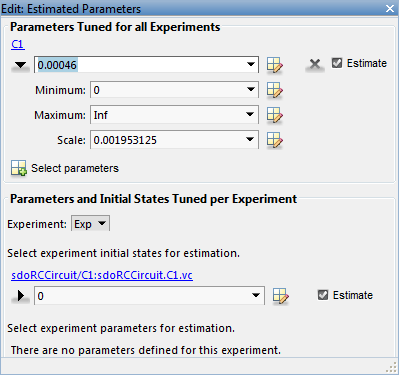

С данными об эксперименте, сконфигурированными и предварительно обработанными, можно теперь запустить оценку. Сначала выберите параметры, чтобы оценить. Кликните по вкладке Parameter Estimation и выберите Select Parameters. Диалоговое окно, чтобы задать параметры модели для оценки открывается. Нажмите Select Parameters и выбор, C1, значение конденсатора схемы. Установите конденсаторное минимальное значение к 0 и исходное предположение к 460e-6.
Нажмите Estimate, чтобы запустить оценку. Можно изменить опции оценки путем установки поля комбинированного списка Cost Function и нажатия на More Options.
В то время как оценка запускается, обновление графиков и диалоговое окно, показывающее, что прогресс оценки появляется. Диалоговое окно прогресса показывает итерации оценки, число раз, модель была оценена (F-количество) и стоимость оценки в каждой итерации.
После многих итераций оценка сходится и завершает работу. Модель обновляется предполагаемыми параметрами, и результаты оценки сохранены в браузере данных.
Изучить, как оценить параметры модели с помощью sdo.optimize команда, смотрите Оценочные Параметры модели и начальные состояния (Код).
Закройте модель.
bdclose('sdoRCCircuit')
